20 tamis de scellement Ø20 x 130 mm - Fischer

20 tamis de scellement Ø20 x 130 mm - Fischer

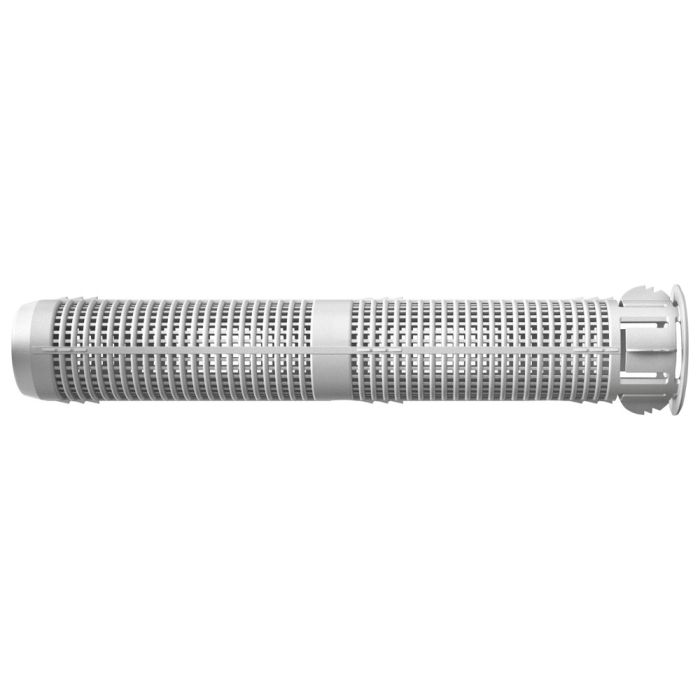

Le tamis d'injection plastique FIS H K est l'élément du système pour l'utilisation des résines fischer dans la maçonnerie creuse. Le tamis est inséré dans le forage et rempli de résine à partir du fond. Lors de la pose de la tige filetée ou de la douille taraudée, la résine est comprimée à travers la structure grillagée du tamis et crée un verrouillage de forme dans la brique creuse. La charge est ainsi transférée dans le matériau de construction. Avec le tamis d'injection, on peut également traverser les couches non portantes. La structure grillagée du tamis FIS H K est adaptée aux résines FIS V, FIS HT II, FIS Green ou FIS Plus et assure une consommation économique de résine avec un verrouillage de forme optimal. Ses barbillons maintiennent fermement le tamis dans le perçage, ce qui permet un montage au plafond sans problèmes. Les ailettes de guidage centrent parfaitement l'ancrage dans le tamis et permettent l'utilisation de tiges filetées de différents diamètres. De plus, la géométrie du tamis permet de traverser les couches non portantes pour un montage pratique et simple.

Données techniques

• Homologation ETE
• Diamètre nominal du foret : 20 mm
• Profondeur de perçage mini. : 135 mm
• Adapté à FIS A M12-M16
• Profondeur d'ancrage mini. : 110 mm
• Quantité de remplissage par tamis : 25 Skt
• Applications : Ancrages dans la maçonnerie creuse avec les résines FIS V, FIS V Plus, FIS HT II, FIS Plus et FIS Green

Fonctionnement / Montage

1. En fonction de l'application, l'utilisation des résines FIS V Plus, FIS VW Plus HIGH SPEED, FIS VS LOW SPEED, FIS HT II, FIS Green ou FIS PLUS est possible.
2. Le système comprenant le tamis d'injection et la tige filetée FIS A ou FIP G, ou la douille taraudée FIP M, convient pour le montage en attente.
3. Le tamis d'injection est introduit dans le trou et rempli de résine en partant du fond.
4. Lors de l'insertion de l'ancrage, la résine est comprimée à travers la structure grillagée du tamis d'injection et s'adapte de façon optimale au support. La charge est reprise par verrouillage de forme.

Matériaux

• Brique à perforations verticales
• Bloc creux de béton léger
• Bloc creux de béton
• Brique silico-calcaire perforée
• Brique silico-calcaire pleine
• Brique pleine
• Dalles creuses en béton de ponce
• Dalles en matériaux creux et autres briques perforées
• Pierre ponce et autres matériaux de construction pleins

Autorisations

• ETA-15/0263
• ETA-10/0383
• ETA-14/0471
• ETA-20/0729
• DoP No. 0195
• DoP No. 0189
• DoP No. 0273
• DoP No. 0354

Exemples d'applications

Stores / Auvents / Portails / Mains courantes / Consoles / Tuyaux / Sanitaires / Grilles / Antennes satellites / Pare-soleil
