Raccords à Cames (Camlock) : Le Guide Complet pour une Connexion Rapide et Sécurisée

Le raccord à cames, universellement connu sous l'appellation « raccord Camlock », représente la solution de référence pour la connexion et la déconnexion rapide, fiable et sans outil de tuyaux et flexibles. Conçu pour optimiser les opérations de transfert de fluides dans une multitude de secteurs industriels, ce système ingénieux est bien plus qu'un simple composant de plomberie ; il constitue un véritable atout stratégique pour toute installation. En minimisant les temps d'arrêt, en renforçant la sécurité des opérateurs et en garantissant une polyvalence d'application exceptionnelle, le raccord à cames améliore l'efficacité opérationnelle et la rentabilité des processus. Anjou Connectique s'engage à fournir une sélection rigoureuse de raccords à cames de qualité professionnelle, conçus pour répondre aux plus hautes exigences de performance et de fiabilité, et pour accompagner les professionnels dans la réussite de leurs projets les plus critiques.

Le Raccord à Cames sous Toutes ses Facettes : Principe et Fonctionnement

La simplicité et l'efficacité du raccord Camlock reposent sur un mécanisme de verrouillage à la fois robuste et intuitif. Comprendre son fonctionnement et l'anatomie de ses composants permet d'apprécier pleinement sa conception et de garantir une utilisation optimale et sécurisée.

Un Mécanisme de Verrouillage Ingénieux et Fiable

Le système Camlock se compose de deux parties distinctes qui s'assemblent pour former une jonction parfaitement étanche : la partie mâle, nommée « adaptateur », et la partie femelle, appelée « coupleur ». Le processus de connexion est d'une simplicité remarquable et s'effectue en quelques secondes, sans l'aide d'aucun outil.

1. L'Alignement : L'opérateur commence par ouvrir les deux leviers (les « cames ») situés sur le corps du coupleur femelle.

2. L'Insertion : L'adaptateur mâle, qui présente une gorge circulaire usinée sur sa périphérie, est ensuite inséré dans le coupleur jusqu'à la butée.

3. Le Verrouillage : L'opérateur rabat simultanément et fermement les deux leviers à cames contre le corps du coupleur. Cette action engage les cames dans la gorge de l'adaptateur, le tirant avec force contre le joint d'étanchéité logé à l'intérieur du coupleur. Cette traction crée une pression continue et uniforme sur toute la surface du joint, assurant ainsi une étanchéité parfaite et durable, exempte de toute fuite.

Le déverrouillage s'effectue tout aussi simplement en réalisant la manœuvre inverse : il suffit de relever les leviers pour libérer l'adaptateur. Cette rapidité d'exécution est un avantage majeur pour les applications nécessitant des montages et démontages fréquents.

Anatomie d'un Raccord Camlock : Les Composants Clés

La fiabilité d'un raccord à cames dépend de la qualité de chacun de ses composants. Une conception rigoureuse garantit non seulement l'étanchéité, mais aussi la longévité du raccord, même après de multiples cycles de connexion/déconnexion.

• Le Corps (Coupleur et Adaptateur) : Il s'agit de la structure principale du raccord. Disponible dans une variété de matériaux (aluminium, inox, laiton, polypropylène), son choix est dicté par l'application, le fluide transporté et les contraintes de pression et de température.

• Les Cames (Leviers) : Ce sont les pièces maîtresses du mécanisme de verrouillage. Pour garantir une résistance mécanique maximale et une excellente tenue à la corrosion, elles sont très souvent fabriquées en acier inoxydable, y compris sur les raccords dont le corps est en aluminium ou en polypropylène. Ce choix d'ingénierie délibéré permet d'allier la légèreté ou la résistance chimique du corps à la durabilité infaillible du système de verrouillage.

• Les Axes et Anneaux : Ces éléments assurent la rotation des cames. Tout comme les leviers, ils sont généralement conçus en acier inoxydable pour résister aux contraintes mécaniques et à l'usure.

• Le Joint d'Étanchéité : C'est le composant le plus critique pour garantir une connexion sans fuite. Placé à l'intérieur du coupleur, il est comprimé par l'adaptateur lors du verrouillage. Le matériau standard est le NBR (caoutchouc nitrile), qui offre une excellente polyvalence pour les huiles et les hydrocarbures. D'autres matériaux sont disponibles pour des applications spécifiques (EPDM pour l'eau, Viton® pour les produits chimiques, etc.).

• Les Goupilles de Sécurité : Pour une sécurité accrue, de nombreux modèles de coupleurs sont équipés de trous permettant l'insertion de goupilles de sécurité ou de clips. Certains disposent même de leviers auto-bloquants. Ces dispositifs empêchent toute ouverture accidentelle des cames sous l'effet de vibrations ou de coups de bélier, un élément essentiel dans les applications à haute pression ou lors du transport de fluides dangereux.

Les Avantages Incontestables du Système Camlock

Le succès et l'adoption généralisée du raccord à cames dans l'industrie reposent sur une combinaison unique d'avantages qui répondent directement aux besoins de performance, de sécurité et de rentabilité des professionnels.

• Efficacité Opérationnelle et Gain de Temps : La capacité de connecter et déconnecter un circuit en quelques secondes, sans aucun outil, est l'atout majeur du système Camlock. Pour les installations qui exigent des changements de configuration fréquents, des opérations de maintenance régulières ou des nettoyages de ligne, ce gain de temps se traduit directement par une réduction des coûts de main-d'œuvre et une augmentation significative de la productivité.

• Sécurité Maximale et Étanchéité Parfaite : Le principe de compression uniforme du joint assure une étanchéité fiable et robuste, prévenant les fuites de fluides coûteux ou dangereux, la contamination de l'environnement de travail et les risques pour le personnel. L'ajout de goupilles de sécurité sur de nombreux modèles offre une protection supplémentaire contre les déconnexions intempestives, renforçant la confiance dans la sécurité du système.

• Polyvalence Extrême : Le raccord à cames est adapté au transfert d'une gamme exceptionnellement large de produits : liquides (de l'eau aux produits chimiques agressifs), matières solides en vrac (poudres, granulés) et gaz (à l'exception notable de la vapeur et des gaz liquéfiés). Cette polyvalence en fait une solution quasi universelle, utilisée dans d'innombrables secteurs d'activité.

• Durabilité et Rentabilité : Conçu pour un usage intensif et des manipulations répétées, le raccord Camlock, avec sa construction robuste et ses pièces d'usure en acier inoxydable, offre une durée de vie prolongée. Sa réutilisabilité et son coût initial compétitif par rapport à d'autres systèmes de raccordement rapide en font un investissement particulièrement rentable à long terme.

• Compatibilité Universelle Garantie par les Normes : La standardisation est un pilier de la fiabilité du système Camlock. Initialement développé pour l'armée américaine sous la norme Mil-C-27487, il a évolué vers le standard A-A-59326A. En Europe, la norme EN 14420-7 (qui a remplacé l'ancienne norme DIN 2828) a été harmonisée avec les spécifications américaines. Cette conformité garantit une interchangeabilité totale entre les raccords de différents fabricants respectant ces standards. Pour les professionnels, c'est l'assurance de pouvoir construire, modifier ou réparer un système en toute sérénité, sans se soucier de la compatibilité des pièces. Il est toutefois crucial de noter que cette standardisation ne couvre pas systématiquement toutes les dimensions. Les diamètres DN 15 (1/2''), DN 125 (5'') et DN 200 (8'') peuvent présenter des variations selon les fabricants. Pour ces tailles spécifiques, il est fortement recommandé de s'approvisionner en coupleurs et adaptateurs auprès du même fournisseur, comme Anjou Connectique, afin de garantir un ajustement parfait et une étanchéité sans faille. Cette transparence est le gage d'un partenariat de confiance, visant à prévenir les problèmes de compatibilité qui pourraient entraîner des retards de projet et des coûts imprévus.

Guide de Sélection : Trouver le Raccord à Cames Parfait pour Votre Projet

Choisir le bon raccord à cames est essentiel pour garantir la sécurité, la performance et la longévité de votre installation. Cette démarche se décompose en quatre étapes logiques : identifier le type de raccord, sélectionner le matériau, spécifier le joint et déterminer la taille.

Étape 1 – Décoder les Types de Raccords (A, B, C, D, E, F, DC & DP)

La nomenclature standard des raccords Camlock utilise des lettres pour désigner chaque configuration. Chaque lettre correspond à une combinaison unique entre la partie Camlock (mâle/adaptateur ou femelle/coupleur) et le type de raccordement à l'autre extrémité (fileté, taraudé, cannelé).

• Adaptateurs (Partie Mâle - sans leviers) : Types A, E, F.

• Coupleurs (Partie Femelle - avec leviers) : Types B, C, D.

• Bouchons (pour obturer les lignes) : Type DC (Bouchon Coupleur) et DP (Bouchon Adaptateur).

Le tableau ci-dessous synthétise ces configurations pour faciliter votre choix.

Étape 2 – Choisir le Matériau Stratégique

Le choix du matériau du corps du raccord est une décision critique qui impacte directement la résistance à la corrosion, la tenue à la pression, la compatibilité chimique et le coût de l'installation.

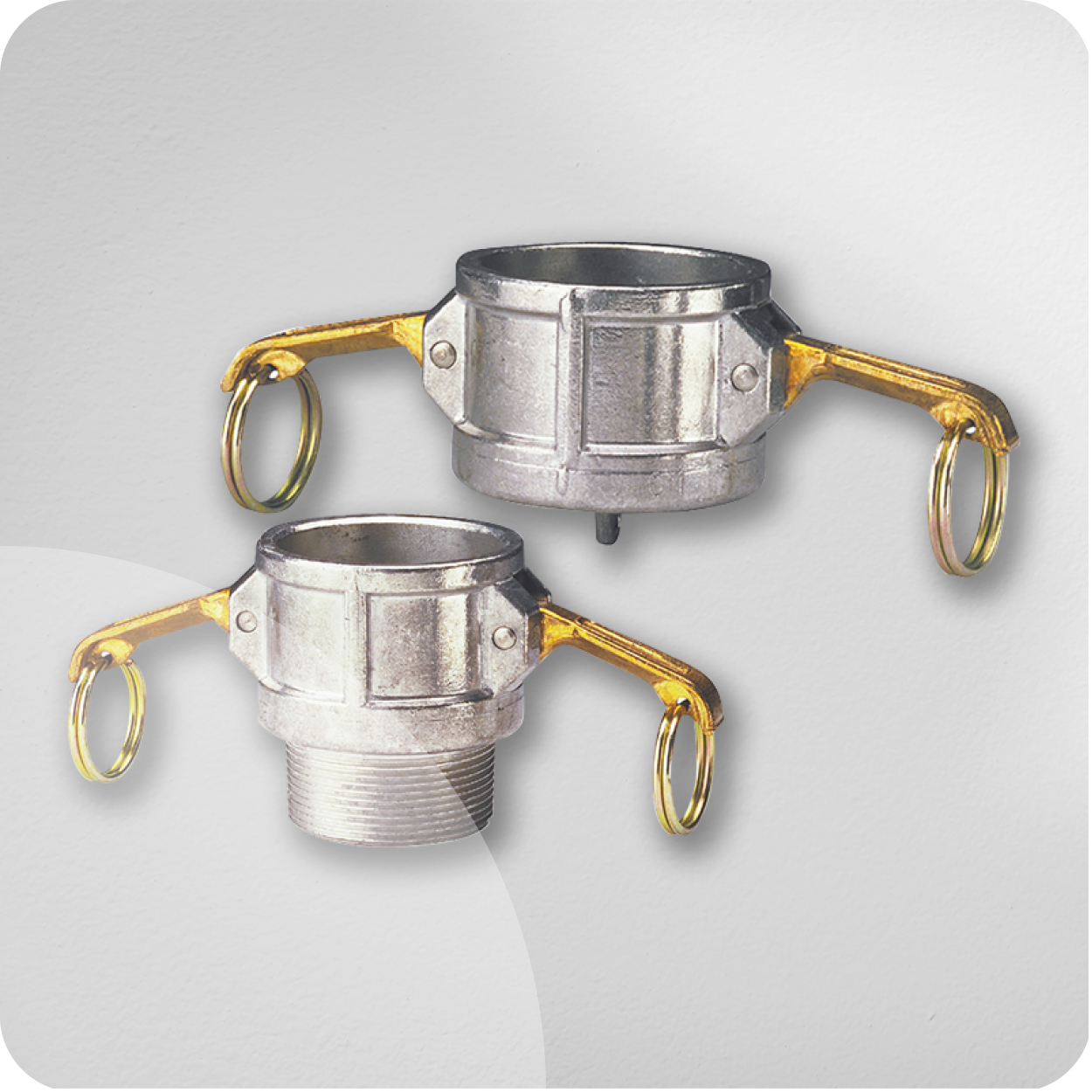

• Aluminium : C'est le choix le plus courant pour les applications générales en raison de son excellent rapport coût/performance. Léger et doté d'une bonne conductivité, il est idéal pour le transfert d'eau, d'hydrocarbures et de nombreuses poudres. Sa résistance à la corrosion est bonne, mais il est déconseillé pour les fluides fortement acides ou alcalins.

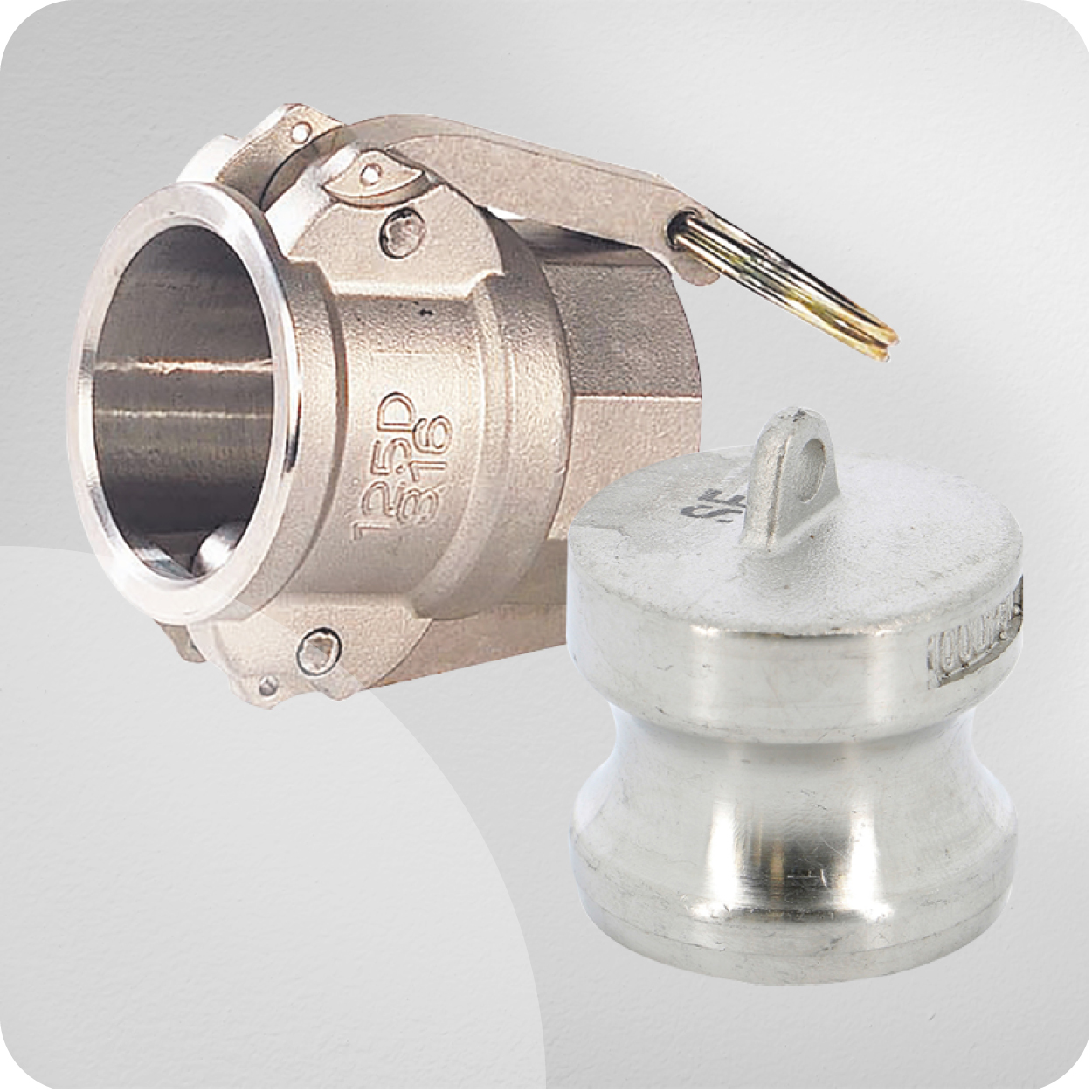

• Acier Inoxydable (Inox 316) : Le matériau de haute performance par excellence. Il offre une résistance exceptionnelle à la corrosion, aux produits chimiques agressifs, aux pressions élevées et aux températures extrêmes. C'est le choix incontournable pour les industries alimentaire, pharmaceutique, chimique, ainsi que pour les environnements marins ou très corrosifs.

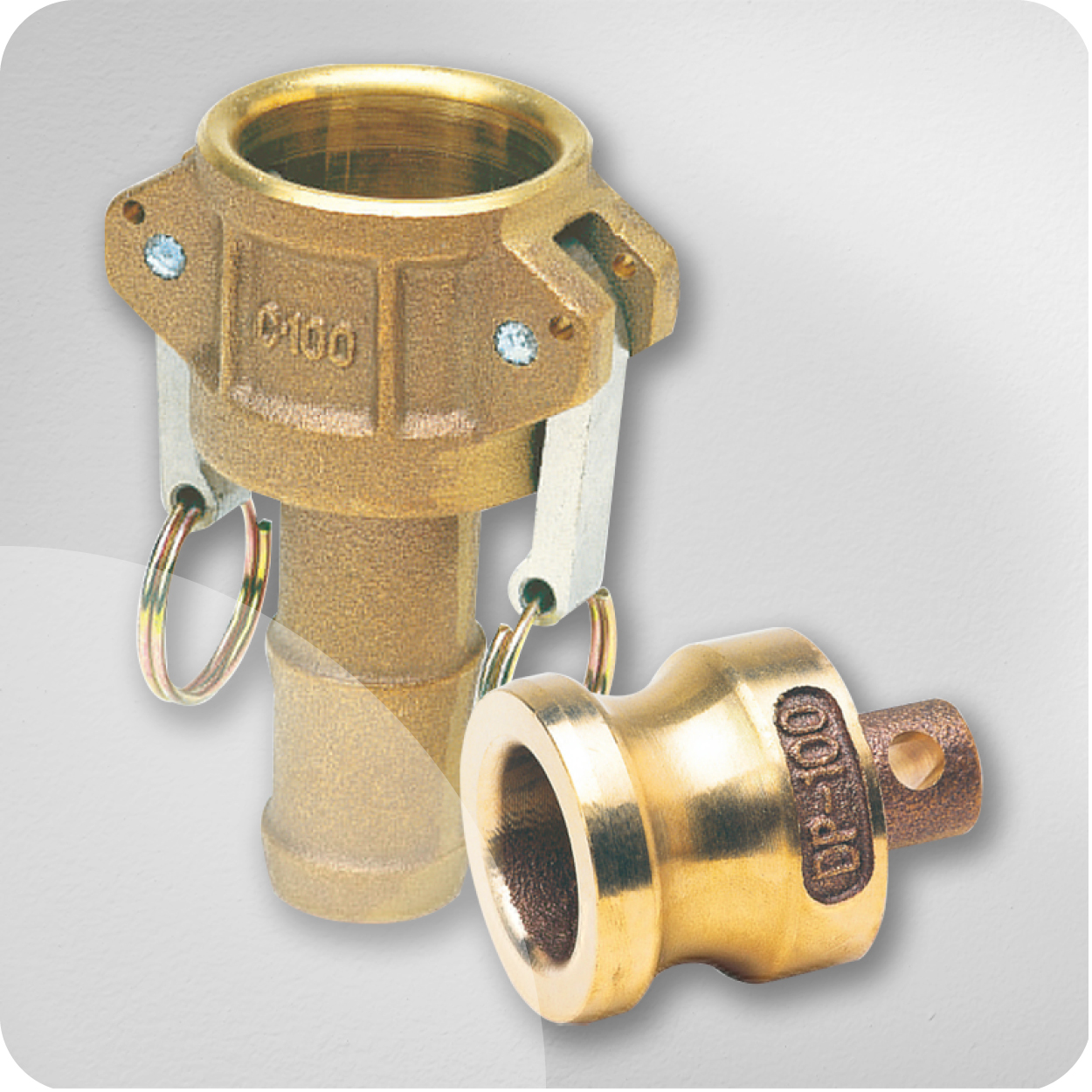

• Laiton : Très robuste et durable, le laiton offre une excellente résistance à la corrosion, en particulier face à l'eau salée, ce qui en fait un matériau de prédilection pour les applications marines. Il est également couramment utilisé pour le transfert d'eau, de produits pétroliers et de certains produits chimiques doux.

• Polypropylène (PP) : Ce plastique technique, souvent chargé en fibre de verre pour une meilleure résistance, est léger, économique et offre une résistance chimique supérieure à de nombreux acides, bases et solvants. Il est parfait pour l'agriculture, le traitement de l'eau et l'industrie chimique pour des applications à basse pression. Sa résistance mécanique et thermique est cependant inférieure à celle des métaux.

Le tableau suivant permet de comparer rapidement les caractéristiques de chaque matériau pour orienter votre décision.

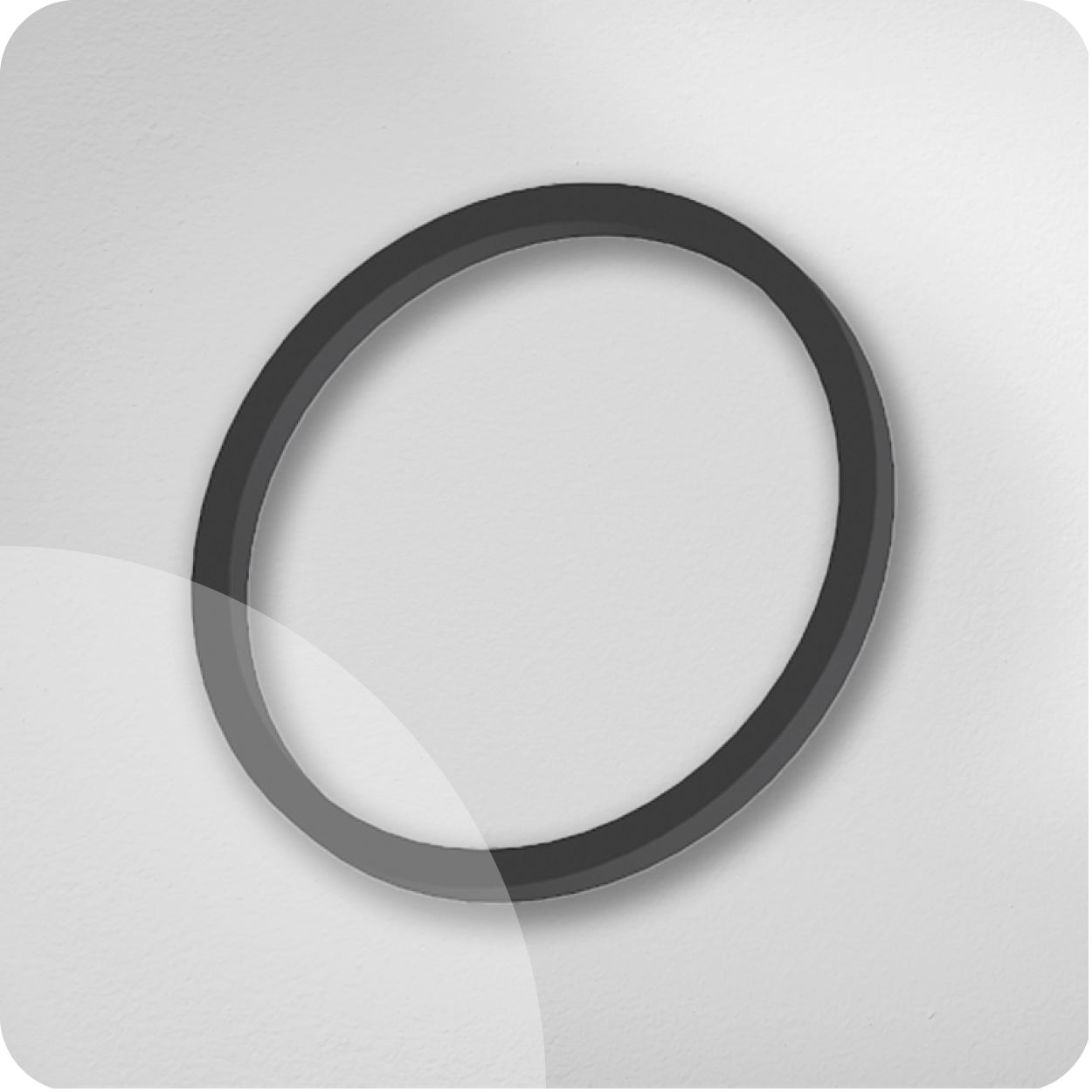

Étape 3 – Le Rôle Crucial du Joint d'Étanchéité

Le joint est le garant de l'étanchéité. Son matériau doit impérativement être compatible avec la nature chimique et la température du fluide transporté.

• NBR (Nitrile) : C'est le joint standard monté par défaut sur la plupart des raccords. Il offre une excellente résistance aux huiles, graisses, produits pétroliers et solvants. Sa plage de température de service s'étend généralement de   −30°C à +100°C.

• EPDM : Idéal pour les applications impliquant de l'eau (potable ou non), la vapeur, les cétones, les alcools et les solutions acides ou basiques dilués. Il possède une très bonne résistance au vieillissement et aux intempéries. Plage de température : −40°C à +120°C.

• Viton® (FPM) : Un élastomère haute performance destiné aux applications les plus exigeantes. Il résiste à une large gamme de produits chimiques agressifs, d'acides, de carburants et supporte des températures élevées. Plage de température : −20°C à +200°C.

• PTFE (Téflon®) : Offre une résistance chimique quasi universelle. En raison de sa faible élasticité, il est souvent utilisé sous forme d'enveloppe autour d'une âme en caoutchouc (joint encapsulé), combinant ainsi la résistance chimique du PTFE et la souplesse nécessaire à une bonne étanchéité.

Étape 4 – Déterminer la Bonne Taille et le Bon Filetage

La dernière étape consiste à choisir la bonne dimension. La taille du raccord, exprimée en Diamètre Nominal (DN) ou en pouces, doit correspondre au diamètre du flexible ou de la tuyauterie sur lequel il sera monté. Pour s'assurer de la compatibilité, la mesure s'effectue sur le diamètre intérieur (ID) pour un coupleur femelle et sur le diamètre extérieur (OD) de la partie lisse pour un adaptateur mâle.

Concernant les raccordements filetés (types A, B, D, F), le standard en Europe est le filetage BSP (British Standard Pipe). Il est essentiel de vérifier que le type de filetage de votre raccord correspond à celui de votre équipement pour garantir un montage correct.

Un Monde d'Applications : Où Utiliser les Raccords à Cames ?

La polyvalence et la fiabilité du raccord Camlock lui permettent d'être présent dans la quasi-totalité des secteurs industriels. Sa capacité à s'adapter à différents fluides et environnements en fait une solution de connexion universelle.

• Industrie Chimique et Pétrochimique : Pour le transfert sécurisé de produits chimiques, le chargement et le déchargement de camions-citernes ou de cuves de stockage, la robustesse et la compatibilité chimique sont primordiales.

Les matériaux recommandés sont l'Acier inoxydable 316 pour les produits agressifs et le polypropylène pour une excellente résistance à un coût maîtrisé.

• Industrie Agroalimentaire et Pharmaceutique : Les exigences d'hygiène et de nettoyabilité sont strictes. Les raccords Camlock sont utilisés pour le transfert de lait, de vin, d'huiles alimentaires, de sirops, de poudres ou de produits cosmétiques.

Le choix exclusif se porte sur l'Acier inoxydable 316, qui garantit l'absence de contamination et résiste aux cycles de nettoyage intensifs.

• Agriculture et Irrigation : La rapidité de connexion est un atout majeur pour les systèmes d'irrigation mobiles, le remplissage des pulvérisateurs ou le transfert de lisier.

L'Aluminium et le polypropylène sont les matériaux les plus plébiscités pour leur légèreté, leur robustesse et leur coût avantageux.

• Construction, BTP et Assainissement : Sur les chantiers, les raccords à cames sont essentiels pour le pompage d'eau, le raccordement de flexibles pour la projection de béton ou les opérations de vidange et d'assainissement. L'Aluminium est souvent privilégié pour sa légèreté et sa robustesse, tandis que l'acier inoxydable est utilisé pour les applications plus exigeantes.

• Traitement des Eaux et Environnement : Utilisés dans les stations d'épuration, les systèmes de filtration ou pour le pompage d'effluents, les raccords doivent résister à des environnements humides et parfois chimiquement chargés.

L'Acier inoxydable et le polypropylène sont les matériaux les plus adaptés.

• Applications Marines : À bord des navires ou dans les installations portuaires, la résistance à la corrosion saline est le critère numéro un.

Le Laiton et l'acier inoxydable 316 sont les seuls matériaux capables d'offrir la durabilité nécessaire dans ces environnements agressifs.

L'Engagement Anjou Connectique : Votre Partenaire pour les Raccords à Cames

Choisir un raccord à cames, c'est investir dans l'efficacité et la sécurité de vos installations. Chez Anjou Connectique, nous comprenons les enjeux des professionnels et nous nous engageons à être bien plus qu'un simple fournisseur.

• Une Sélection Complète pour les Professionnels : Notre catalogue offre une gamme exhaustive de raccords à cames, couvrant tous les types (A, B, C, D, E, F, DC, DP), tous les matériaux stratégiques (Aluminium, Acier Inoxydable 316, Laiton, Polypropylène) et une large plage de diamètres pour répondre précisément à chaque besoin technique.

• La Qualité et la Conformité avant Tout : Tous nos raccords sont rigoureusement sélectionnés pour leur qualité de fabrication et leur stricte conformité à la norme européenne EN 14420-7. C'est pour vous la garantie d'une sécurité maximale, d'une performance durable et d'une interchangeabilité sans faille avec vos équipements existants.

• L'Expertise Technique à Votre Service : Ce guide complet en est la preuve : nous maîtrisons les aspects techniques de nos produits et comprenons vos défis. Notre service client, composé d'experts, est à votre disposition pour vous conseiller, valider vos choix techniques et vous assurer de commander le bon produit du premier coup.

• Disponibilité et Logistique Performante : Dans le monde professionnel, le temps est un facteur critique. C'est pourquoi nous nous efforçons de maintenir un stock constant sur les références les plus courantes et nous appuyons sur une logistique efficace pour vous garantir une livraison rapide. Notre objectif : minimiser vos temps d'arrêt et vous permettre de maintenir vos projets sur les rails.
