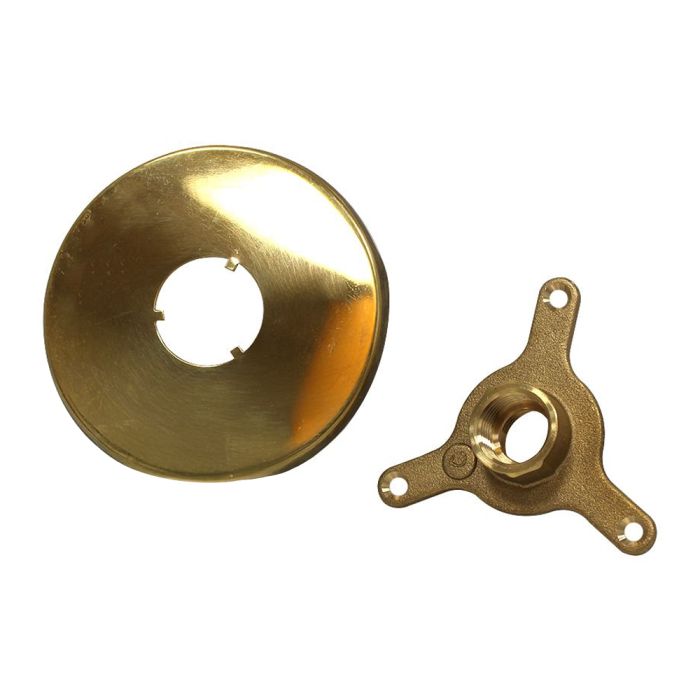

Applique arrosage laiton seule - Somatherm

Applique arrosage laiton seule - Somatherm

Caractéristiques techniques

Pression maxi. : 6 bar
Température d’utilisation : de 5°C à 90°C
Matière : laiton CW617N
Raccordement à sertir Multiprofils : H - TH - U
Vis de fixation écartées du centre pour plus de rigidité sur le mur.
Rosace de finition : laiton
Finition : laiton brut
Utilisation : arrosage
Compatible avec tous les robinets 15/21.

Montage

Avant le montage : Nettoyer et purger soigneusement les tuyauteries de tous résidus. Contrôler la dureté de l'eau : si l'eau est calcaire, prévoir l'installation d'un appareil de traitement de l'eau. Le couple de serrage doit être adapté au raccord laiton à visser. L'étanchéité doit être réalisée avec du téflon ou de la résine anaérobie. Les autres produits comme la filasse et la pâte à joint doivent être utilisés avec modération et, en tout état de cause, jamais sur une installation sanitaire.

• Faire sortir le tube P.E.R. à travers le mur.
• Installer le raccord sur le tube.
• Visser l’applique sur le raccord.
• Plaquer l’applique sur le mur et marquer les emplacements à percer à l’aide d’un crayon.
• Retirer l’applique et percer le mur au niveau des marques.
• Placer les chevilles dans les trous de perçage.
• Remettre en place l’applique et la fixer grâce aux vis fournies.
• Placer la rosace sur l’applique.
• L’applique est posée en attente d’un robinet d’arrosage 15/21.
