Quel diamètre de tube PER pour quel appareil ?

Vous avez décidé d’opter pour les canalisations en tube PER pour votre installation de plomberie ou de chauffage ? Le PER offre de nombreux avantages : c’est un matériau souple, résistant à la chaleur, moins cher que le cuivre et solide (un tube en PER peut durer jusqu’à 50 ans !). Nous en parlions d’ailleurs dans notre article « Pourquoi faire sa plomberie en PER ? ».

Avant d’entreprendre vos travaux, il est indispensable de se poser une question primordiale : quel diamètre de tuyau utiliser selon mon appareil ? Car cela peut devenir un vrai casse-tête !

La réglementation l’a défini pour l’ensemble des appareils sanitaires au travers du DTU 60.11 paragraphe 2 «distribution d’eau chaude ou d’eau froide». Cela veut dire que pour chaque appareil sanitaire un diamètre minimal doit être utilisé conformément au DTU.



Téléchargez dossier PDF pose et conseils gouttière pvc

        - Pourquoi un diamètre minimal ?

Il est très important que l’appareil raccordé au terminal reçoive le débit d’eau nécessaire à son bon fonctionnement, d’où l’importance du diamètre du tube. En effet, plus le débit nécessaire est important, plus le diamètre du tube sera gros. Attention à réaliser vos travaux avec des outils PER dédiés, au risque d’endommager vos tuyaux.



Tuyau diamètre intérieur de 10 mm minimum

Les appareils dans l’illustration ci-dessous doivent impérativement être raccordés avec un tuyau au diamètre intérieur de 10 mm minimum : le lavabo, le lave-main, la machine à laver, les toilettes, le bidet et le lave-vaisselle.

Quel diamètre de tube PER

Pour raccorder ces éléments en PER, nous vous préconisons d’utiliser un tube PER de diamètre 12 (diamètre intérieur de 10) de couleur bleu pour l’eau froide, couleur rouge pour l’eau chaude ainsi vous répondrez aux exigences du DTU Plomberie.

Vous pourrez utiliser des conduites en Polyéthylène Réticulé Nu ou Prégainé disponibles sur notre site.

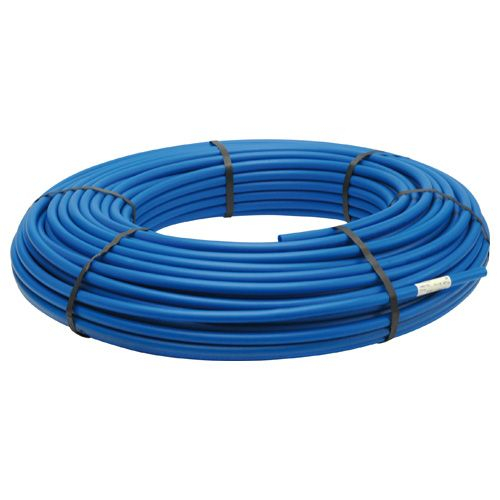

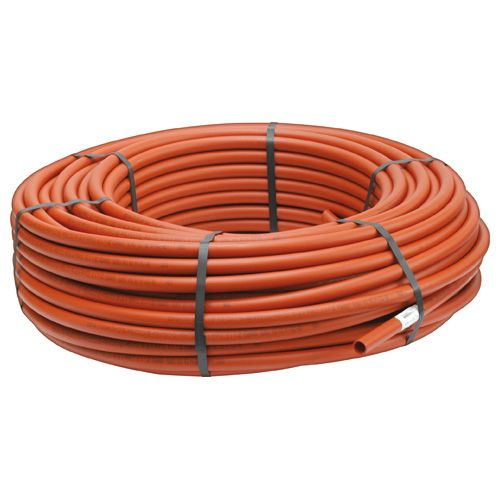

Tube PER nu bleu Ø12 - somatherm Tube PER nu rouge Ø12 - Somatherm
Tube PER Nu Ø12 (eau froide) Tube PER Nu Ø12 (eau chaude)



Tube PER nu bleu Ø12 - Barbi Tube PER nu rouge Ø16 - Somatherm

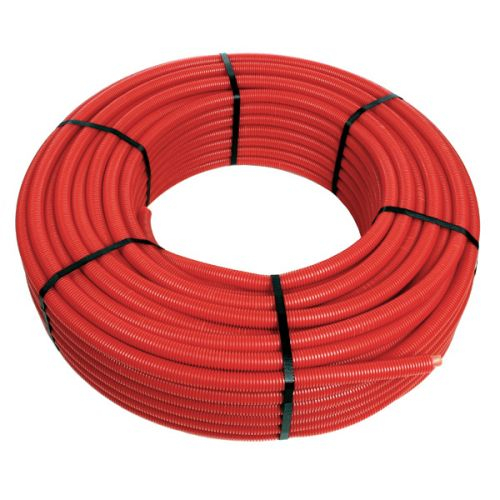

Tube PER prégainé Ø12 (eau froide) Tube PER prégainé Ø12 (eau chaude)

Néanmoins, vous pouvez également utiliser des diamètres de tubes supérieurs, mais en aucun cas des tubes de diamètres inférieurs.



Tuyau diamètre intérieur de 12 mm minimum

Pour l’évier et la douche, oubliez les tuyaux d’un diamètre de 10 mm. Cette fois, optez pour des tuyaux au diamètre intérieur de 12 mm minimum.

Diamètre du tube PER évier douche

Pour raccorder ces éléments en PER, nous vous préconisons d’utiliser un tube PER de diamètre 16 (diamètre intérieur de 13) de couleur bleu pour l’eau froide, couleur rouge pour l’eau chaude ainsi vous répondrez aux exigences du DTU Plomberie.

Vous pourrez utiliser des conduites en Polyéthylène Réticulé Nu ou Prégainé.

Tube PER nu bleu Ø16 - Somatherm Tube PER nu rouge Ø16 - Somatherm

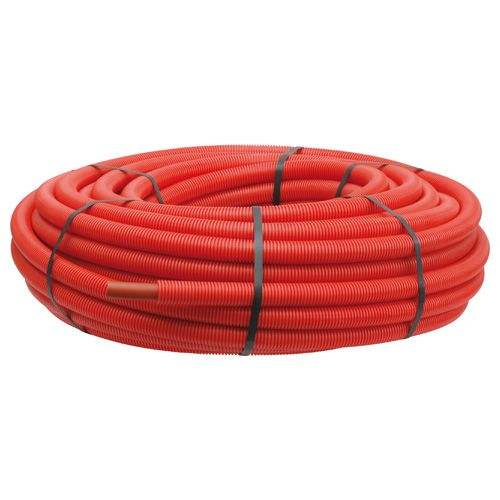

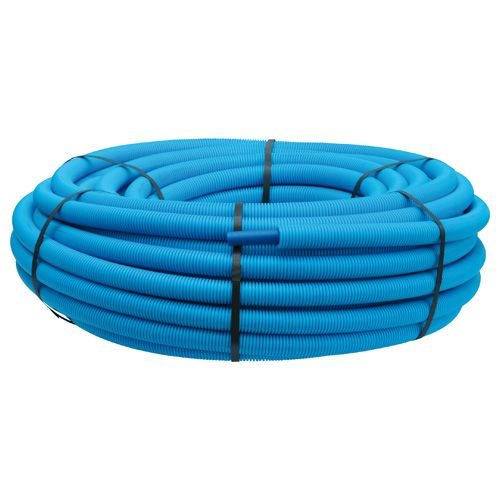

Tube PER prégainé Ø16 (eau froide) Tube PER prégainé Ø16 (eau chaude)

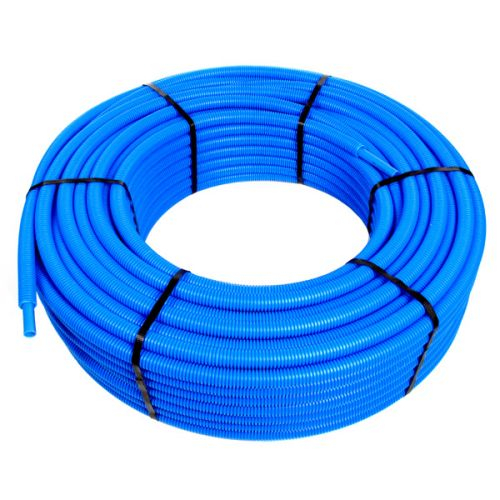

Tube PER nu bleu Ø16 Barbi bleu Tube PER nu rouge Ø16 - Barbi
Tube PER prégainé Ø16 (eau froide) Tube PER prégainé Ø16 (eau chaude)

Là encore, vous pouvez opter pour des tuyaux aux diamètres supérieurs, mais n’utilisez jamais des tuyaux aux diamètres inférieurs.



Tuyau diamètre intérieur de 13 mm minimum

Pour votre bac à laver et votre baignoire, il vous faut impérativement un tuyau au diamètre intérieur de minimum 13 mm.

Diamètre du tube PER baignoire

Pour raccorder ces éléments en PER, nous vous préconisons d’utiliser un tube PER de diamètre 16 (diamètre intérieur de 13) de couleur bleu pour l’eau froide, couleur rouge pour l’eau chaude ainsi vous répondrez aux exigences du DTU Plomberie.

Vous pourrez utiliser des conduites en Polyéthylène Réticulé Nu ou Prégainé disponibles sur notre site.

Tube PER nu bleu Ø16 - somatherm Tube PER nu rouge Ø16 - Somatherm
Tube PER Nu Ø16 (eau froide) Tube PER Nu Ø16 (eau chaude)
Tube PER nu bleu Ø16 - Somatherm Tube PER nu rouge Ø16 - Somatherm
Tube PER prégainé Ø16 (eau froide) Tube PER prégainé Ø16 (eau chaude)

Néanmoins, vous pouvez également utiliser des diamètres de tubes supérieurs mais en aucun cas des tubes de diamètres inférieurs.



Débit d’eau chaude en fonction des appareils

Ces diamètres tiennent compte des conditions d’utilisation des divers appareils sanitaires. Les débits d’eau chaude exprimés en litre par seconde et correspondant aux diamètres exprimés ci-dessus sont les suivants :

Évier : 0.20 l/s
Lavabo : 0.20 l/s
Bidet : 0.20 l/s
Baignoire : 0.33 l/s
Douche : 0.20 l/s

Attention : il y a nécessité de vérifier que les robinetteries ou robinets de chaque appareil correspondent aux débits exprimés ci-dessus.
