Raccord laiton bicône pour tube cuivre

Vous devez faire une installation de plomberie, de chauffage avec du tube cuivre.

Plusieurs solutions s’offrent à vous :

• Vous savez souder, alors il vous suffit d’assembler vos raccords cuivre à souder avec votre tube pour réaliser votre installation.

• La soudure est loin d’être votre tasse de thé, mais vous souhaitez néanmoins faire votre installation en tube de cuivre. Une solution technique fiable et économique existe grâce à l’utilisation de raccord bicône.

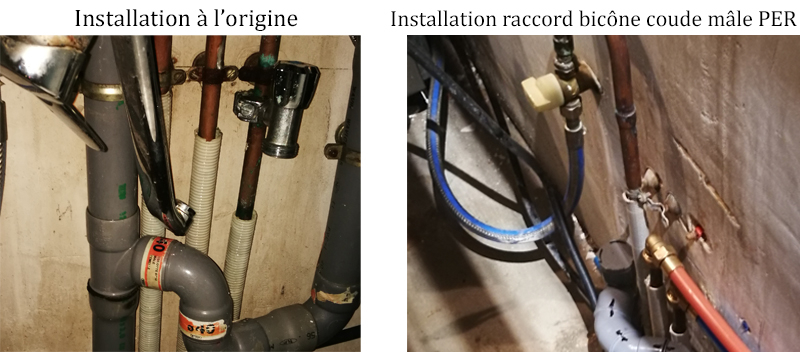

• Votre installation existante a été réalisée en cuivre et vous souhaitez faire une extension de votre réseau de plomberie de chauffage avec du tube PER ou du tube MULTICOUCHE. La solution existe grâce au raccord bicône.

Mais avant tout comment fonctionne un raccord bicône ?

Comment est-on sûr de son étanchéité ?

Instructions de montage

En tout premier lieu il existe des raccords bicônes pour chaque diamètre de cuivre.

Il est impératif d’utiliser le raccord correspondant au diamètre du tube cuivre utilisé (par exemple votre tube à un diamètre de 16 mm extérieur, vous devez donc impérativement utiliser un raccord bicône pour tube cuivre de 16).

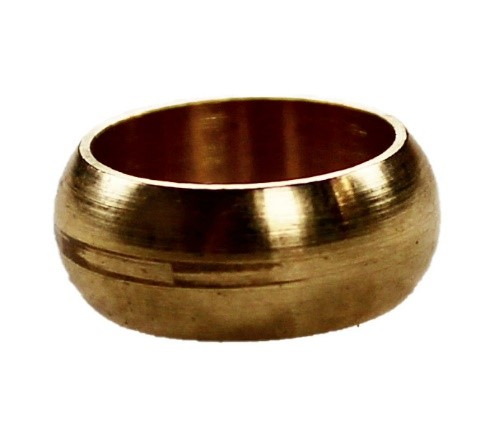

• La pièce maitresse dans le raccord BICÔNE est la bague, sa qualité dans le raccord est essentielle :

Instructions de montage

Votre bague doit avoir deux qualités irréprochables : d’une part, une forme intérieure circulaire parfaitement adaptée au diamètre de votre tube cuivre, d’autre part, une forme extérieure en double cône permettant d’assurer l’étanchéité de votre raccord.

Sans ces deux qualités, vous risquez d’avoir des désagréments au montage de votre raccord. Néanmoins, si votre bague présente un plat en partie haute, il vous faudra être vigilant sur le positionnement de votre bague qui ne devra pas se désaxer au serrage.

Cette forme, en cône total sans plat sur le dessus, permet à la bague de s’autoplacer sans risque de fuite lors du serrage de l’écrou. Il est un gage de la qualité du raccord bicône !

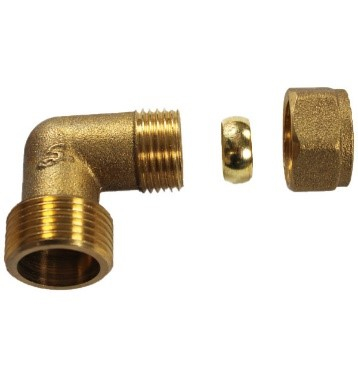

• Le raccord est composé de deux autres pièces, un écrou et le corps du raccord :

Instructions de montage

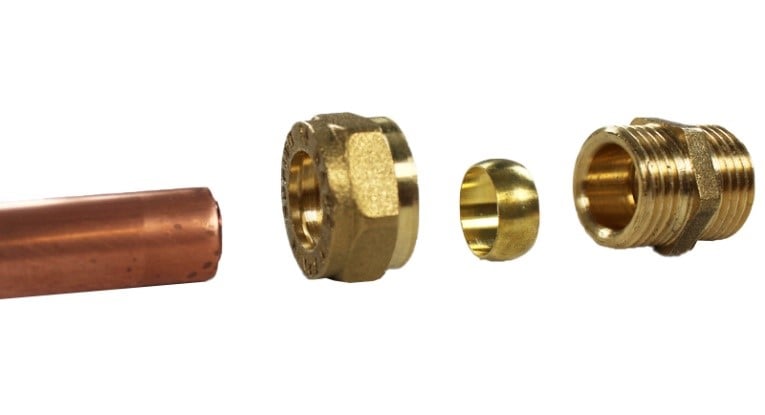

• Vous devez effectuer la mise en œuvre de votre raccord de la façon suivante :

Instructions de montage

• Coupez votre tube cuivre perpendiculairement.

Ébavurez la coupe pour faire disparaître toutes les excroissances de métal.

• Au moyen d’une toile abrasive grain fin, nettoyez votre tube cuivre sur environ 2 centimètres.

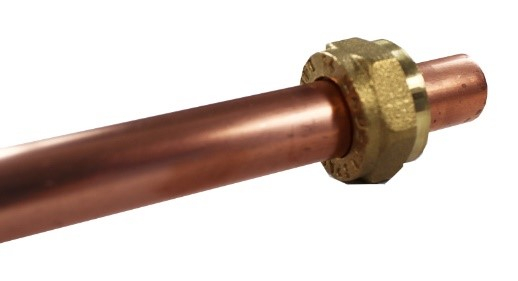

• Engagez la partie écrou de serrage de votre raccord sur votre tube cuivre :

Instructions de montage

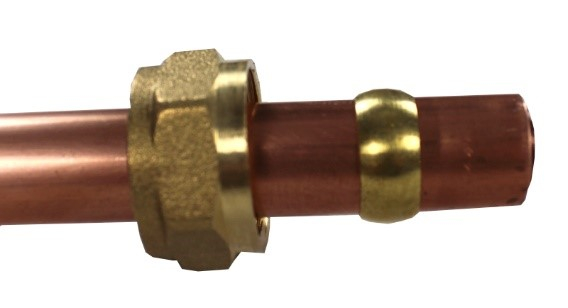

• Faites glisser la bague en laiton sur le tube cuivre :

Instructions de montage

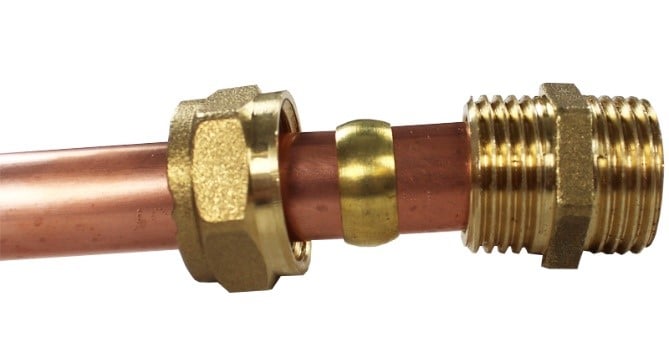

• Enfoncez le tube cuivre dans le raccord, en vérifiant que le tube est bien en buté dans le fond du raccord :

Instructions de montage

• Faite glisser l’olive jusqu’à ce que vous puissiez serrer l’écrou sur le raccord.

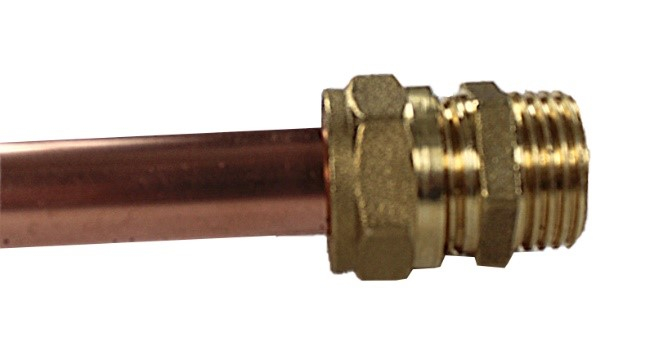

• Serrez l’écrou sur le raccord. Attention à ne pas vouloir trop serrer, cela ne servira à rien, un serrage ferme suffit.

Instructions de montage

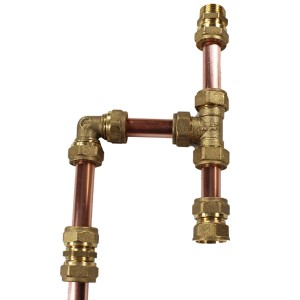

Vous pouvez faire une installation complète avec des raccords bicône ! Un petit exemple de ce que vous pouvez réaliser :

Instructions de montage

La réalisation de ce type d’installation ne nécessite aucun outillage particulier, si ce n’est deux clés à molette pour effectuer le serrage des raccords.

Si vous avez une quelconque question, n’hésitez pas à nous écrire à contact@anjou-connectique.com

GRAND MERCI à LÉO pour toute ces explications !
