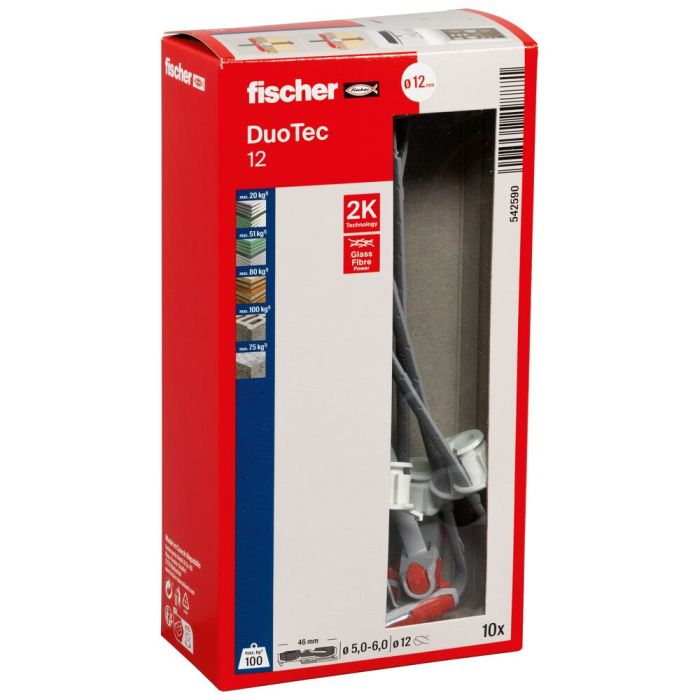

Boîte de 10 chevilles Ø12 x 60 mm à bascule DUOTEC 12 - Fischer

Boîte de 10 chevilles Ø12 x 60 mm à bascule DUOTEC 12 - Fischer

Le fonctionnement unique et la géométrie de la cheville à bascule fischer DuoTec lui permettent une très grande capacité de charge. Lorsque plusieurs fixations sont requises, cela réduit le nombre de fixations et optimise la sécurité. Comme les autres chevilles de la gamme DUO, la cheville fischer DuoTec comprend deux composants en matière synthétique. La partie rouge en nylon renforcé de fibres de verre et l’insert métallique distribuent les charges élevées à travers toute la surface support. La partie grise en nylon souple augmente la capacité de charge. Les charges sont réparties uniformément sur le panneau support en évitant à la bascule d‘endommager la surface et de fragiliser la plaque de plâtre. Dans les applications dans les matériaux de construction de panneaux, derrière lesquels se trouve une cavité, la cheville fischer DuoTec est installée comme une cheville à bascule. Dans les matériaux de construction pleins, la cheville peut également être utilisée comme cheville à expansion.

Données techniques

• Diamètre nominal du foret : 12 mm
• Épaisseur de plaque mini. : 9.5 mm
• Épaisseur maxi. de plaque : 55 mm
• Dimension mini. de la cavité : 50 mm
• Diamètre de la vis : 5,0 - 6,0 mm
• Longueur de la vis : ≥ dp + tfix +20 mm
• Profondeur de perçage mini. : ls - tfix + 10 mm
• Longueur mini. de la vis : tfix + 65 mm
• Longueur de cheville : 60 mm

Caractéristiques principales

• Association de deux matières pour davantage de performances.
• La douille blanche renforce le forage et permet des charges de cisaillement significativement plus élevées.
• Le manche arrondi permet de détecter d'éventuels obstacles avant l'installation.

Avantages

• L’adaptateur de vis flexible permet l’usage de différentes vis et crochets avec différents filetages.
• La cheville à bascule réalisée à partir d’une combinaison de plastiques renforcés en fibre de verre et un insert métallique (fischer DuoTec 12), offre ainsi une capacité de charge en traction et en cisaillement dans tous les matériaux en plaques.
• La partie grise en nylon souple distribuent les charges élevées à travers toute la surface support en évitant à la bascule d‘endommager la surface et de fragiliser la plaque de plâtre.
• Perçage standard de petit diamètre et la petite taille de la cheville à bascule (39 mm) simplifient l’installation, même dans les cavités étroites et isolées
• La douille blanche permet un prémontage sûr et rapide de la cheville dans le forage.
• La languette graduée (fischer DuoTec 12) permet de déterminer la longueur de vis requise. (Valeur sur les graduations + 20 mm).

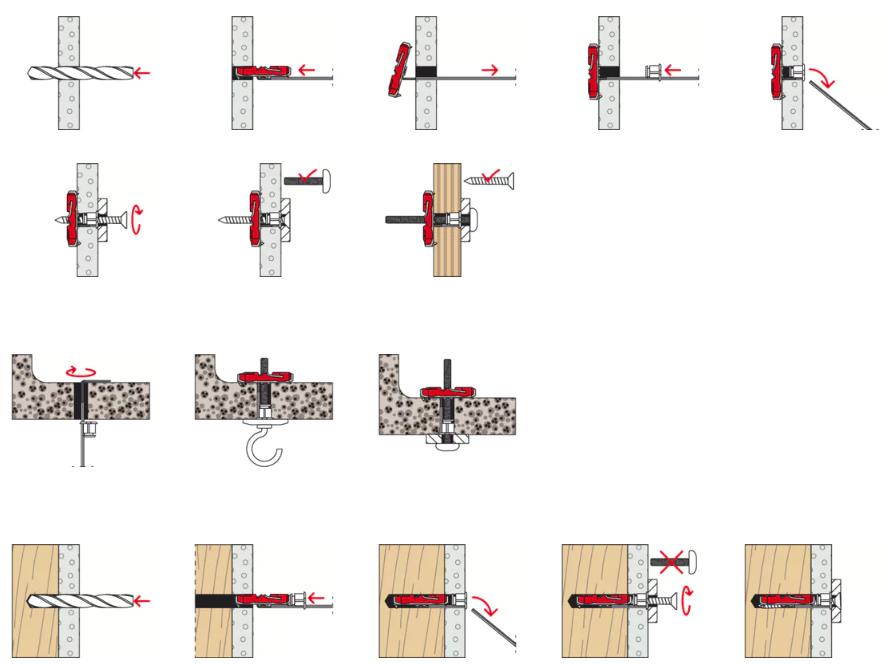

Instructions de montage

• La cheville fischer DuoTec est appropriée pour les montages en attente.
• Installation simple avec un foret standard de diamètre 10 ou 12 mm
• La petite taille de l'élément à bascule simplifie l’installation, même dans les cavités étroites et isolées. Tenir compte de la longueur de l'élément à bascule !
• Dans les matériaux pleins, comme le béton ou le bois, la fischer DuoTec réagit comme une cheville à expansion. Attention, pas avec une vis à pas métrique !
• L’adaptateur de vis flexible permet l’usage de différentes vis, crochets et tiges filetées.
