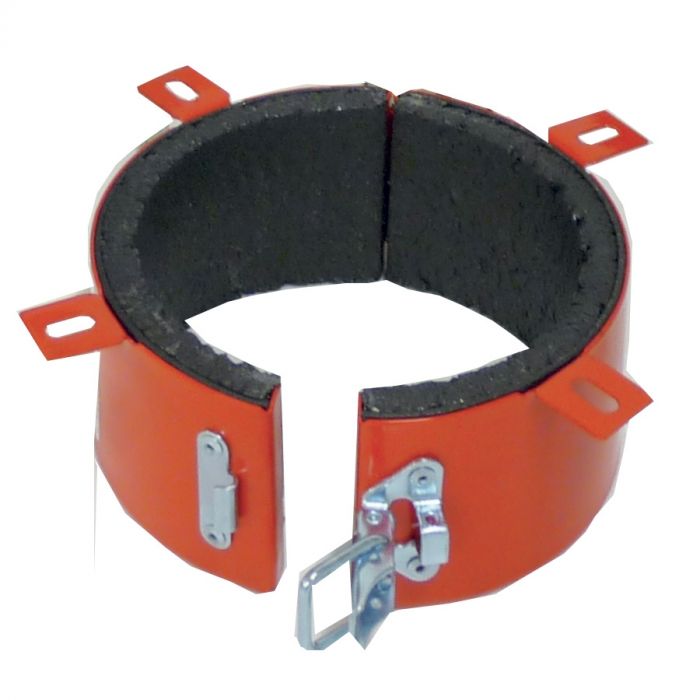

Collier coupe-feu rouge K-FIRE pour tube PVC diamètre 125mm - IK SAGI

Collier coupe-feu rouge K-FIRE pour tube PVC diamètre 125mm - IK SAGI

K-FIRE COLLAR est une gamme complète destinée aux tubes plastiques traversant des structures coupe-feu. En cas d‘incendie, la matière intumescente contenue à l‘intérieur du collier, gonfle et écrase le tube plastique dégradé sous l‘effet de la chaleur. L‘intégrité du mur ou plancher coupe-feu est ainsi rétablie.

Les colliers peuvent être mis en œuvre sur dalles coupe-feu, murs coupe-feu ou cloisons légères coupe-feu :

− Le mur doit avoir une épaisseur minimale de 100 mm et être composé de béton, de béton cellulaire ou maçonnerie, avec une densité minimale de 650 kg/m3,

− La dalle doit avoir une épaisseur minimale de 150 mm et être composée de béton ou de béton cellulaire avec une densité minimale de 650 kg/m3,

− La cloison légère doit avoir une épaisseur minimale de 100 mm et être composée de montants métalliques doublés, avec au minimum deux couches de 12,5 mm d’épaisseur de panneaux de plâtre « Type F » selon EN 520, sur les deux faces.

Le substrat autour de la canalisation doit être lisse, sec, dégraissé et exempt d‘obstructions et de poussières.

1. Ouvrir le système de fermeture et positionner le collier autour de la canalisation, puis refermer le système de fermeture.
2. Fixer ensuite le collier en saillie à l‘aide de vis 50x8mm et de chevilles métalliques.
3. Veillez à ne pas utiliser de fixation plastique.
4. Comblez l’espace annulaire entre le collier et le tube à l’aide d’un mastic acrylique intumescent coupe-feu.
5. Ne pas remettre l’installation en service dans les 36h suivant la pose.

Données techniques

• Øext tubes plastiques : 125 mm
• Hauteur : 60 mm
• Nombre de fixations : 4
• Couleur : Rouge
• Température d’utilisation de -40°C à + 110°C
• Température de mise en œuvre de + 10°C à + 30°C
• Température de stockage de + 10°C à + 30°C
• Marquage CE 2531-CPR-CXO10227
• Certification ATE 21-0188
• Résistance au feu de EI120 à EI240 sur tube PVC selon EN 1633-3
• Utilisation en intérieur ou à l’abri
• Structure acier avec revêtement époxy rouge refermée par un système de crochets
• Performance coupe-feu Jusqu’à EI240
• Marquage CE 0843-CPR-0279
• Agrément Technique Européen ATE 15-0756
• ETAG 026-2 (2011) selon EN1366-3- Étanchéité des pénétrations de service
