Corps de robinet radiateur droit 3/8" (12/17) RA-DV 10 Dynamic Valve - Danfoss 013G7712

Corps de robinet radiateur droit 3/8" (12/17) RA-DV 10 Dynamic Valve - Danfoss 013G7712

La gamme de robinet de radiateur RA-DV, auto-équilibrants, est utilisée conjointement avec les systèmes de chauffage bitude et ses têtes thermostatiques Danfoss (Type RA). Entre 80 et 90 % des immeubles d’Europe du Nord sont équipés de systèmes de chauffage présentant un équilibrage hydraulique faible voire absent. Ceci se traduit par :

1. des nuisances dues à un chauffage trop fort ou trop faible ;
2. des nuisances dues au bruit ;
3. des frais d’énergie élevés.

Dans les systèmes de chauffage bitube, le dimensionnement et l’ajustement adéquats des vannes sont indispensables pour garantir une consommation d’énergie optimale et un confort élevé de l’utilisateur.

Le robinet intègre un dispositif de limitation du débit maximum et est doté d’un régulateur de pression interne, permettant de maintenir la pression différentielle à un niveau constant de 0,1 bar. Il est également fourni avec un bouchon de protection, pouvant être utilisé pour une régulation manuelle durant la construction de votre installation. Cependant, ce bouchon ne doit as être utilisé comme un dispositif de fermeture manuelle. D’autres produits plus adaptés sont utilisés dans ce cas.

La tige du presse-étoupe est composée d’acier chromé et fonctionne avec un joint torique lubrifié durable. Le presse-étoupe peut être remplacé sans vidanger le système. Si un traitement de l’eau est effectué, il est impératif de respecter strictement les consignes de dosage du fabricant. Veillez à proscrire tous les mélanges contenant de l’huile minérale. Enfin, pour éviter les dépôts et la corrosion, la composition de l’eau chaude doit être conforme au règlement VDI 2035.

Données techniques

• Dimensions : DN10
• Raccordement entrée et de sortie : 3/8" (12/17)
• Modèle Droit
• Matériau : Laiton

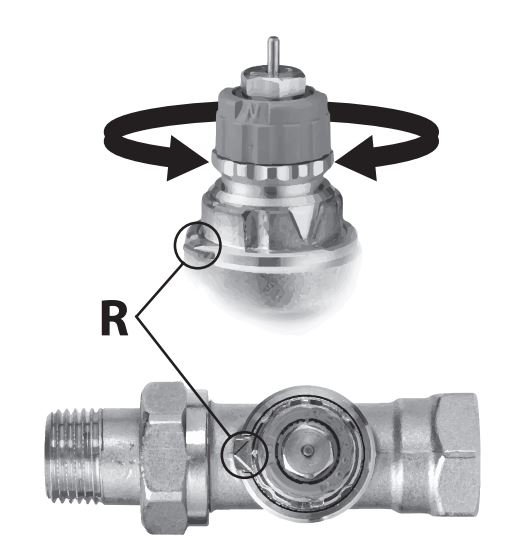

Pré-réglage

Les valeurs de préréglage des robinets RA-DV peuvent être ajustées facilement et avec précision sans outil (réglage par défaut = N).

1. Retirez le bouchon de protection/la tête thermostatique.
2. Trouvez le repère de référence (R).
3. Tournez la bague de réglage jusqu’à ce que le préréglage souhaité s’aligne sur le repère de référence.
4. Avec un réglage N, le robinet est complètement ouvert. Ce réglage peut être utilisé comme position de vidange ou de rinçage.
5. Lorsque la tête thermostatique a été installée, le préréglage ne peut pas être modifié accidentellement.

Optimisation du circulateur

Il est possible d’économiser l’énergie du circulateur. Règle pratique : 1/2 débit = 1/8 régime de charge. L’opération s’effectue comme suit :

1. Toutes les vannes RA-DV doivent être préréglées.
2. Démontez tous les capteurs.
3. Modifiez le préréglage actuel de la vanne à la position la plus défavorable sur 2. Mesurez la pression différentielle sur cette vanne avec l’outil ∆P Danfoss et ajustez la pression du circulateur.
4. Pendant l’opération, le système mesure la pression correspondant aux positions ouverte et fermée de la vanne puis affche la différence. Réduisez la pression de la pompe jusqu’à observer une modifcation, puis augmentez la pression jusqu’à ce qu’elle ne varie plus. Vous avez à présent obtenu le ∆P souhaité (RA-DV ∆P min. = 0,1 bar).
5. Réinstallez les capteurs.
6. Réglez la courbe de chauffe sur le régulateur (dans la chaufferie) à une valeur raisonnable par rapport aux précédents réglages et en relation
7. avec la température extérieure = env. 65 °C pour la température de départ (selon la courbe de chauffe).

L’objectif de l’équilibrage d’un système de chauffage est d’optimiser le débit et d’obtenir une consommation de chaleur aussi efficace que possible. Pour atteindre cet objectif, nous devons nous assurer que la bonne quantité d’eau est distribuée vers les radiateurs et que la pression de pompage ou le réglage du régulateur de pression différentielle est correct.

Estimation de la puissance thermique

1. Procurez-vous des plans reprenant toutes les dimensions en m2 des pièces de tous les appartements. Si vous ne pouvez pas disposer des plans, vous pouvez utiliser un télémètre laser pour mesurer les surfaces.
2. Sélectionnez la déperdition thermique.
3. Calculez le débit.
4. Déterminez les valeurs de préréglage de chaque vanne de radiateur en fonction du débit calculé. Repérez le réglage sélectionné dans le tableau des préréglages (Page 2 du Manuel d'utilisation).
5. En concertation avec le propriétaire ou le gardien de l’immeuble, déterminez les limitations à appliquer et la température ambiante actuelle. Examinez s’il y a lieu d’opter pour des têtes thermostatiques avec bulbe à distance.
6. Toutes les vannes de radiateur doivent être réglées.
7. Remplissez le circuit d’eau, puis purgez-le.
