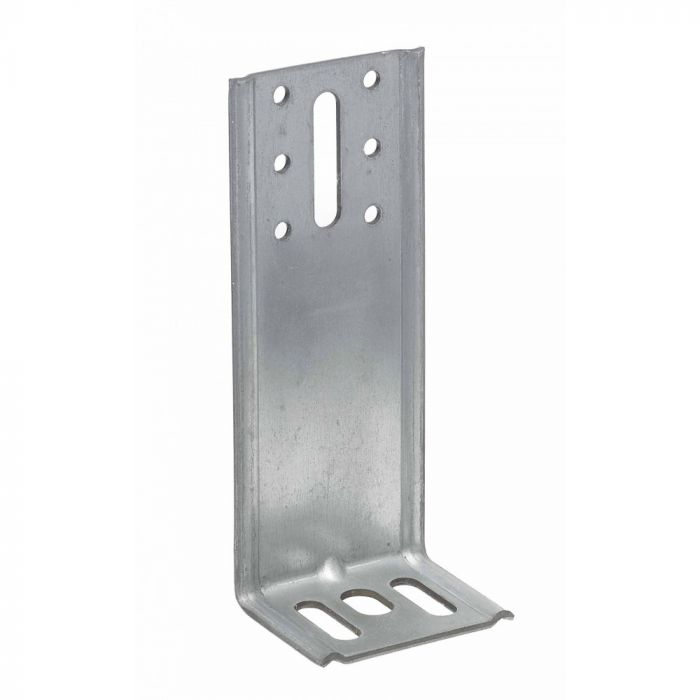

Équerre de bardage ABC

Les équerres de bardage ABC ont été conçues pour répondre aux régles générales de conception et de mise en oeuvre des isolations thermiques par l'extérieur et des bardages rapportés sur ossature bois. Elles sont conformes aux cahiers 3194, 3316 et 3422 du CSTB ainsi qu'à l'ETAG034 et font partie de la gamme ITE développée par Simpson Strong-Tie.

Caractéristiques :

- Acier galvanisé S250GD + Z275 suivant NF EN 10346, (protection anti-corrosion idéale pour les atmosphères extérieures protégées et ventilées),
- Épaisseur : 2,5 mm.
- Rigidité assurée par un design adapté,
- 6 trous d'encadrement pour le passage des fixations de blocage,
- 2 trous oblongs horizontaux pour fixation à droite ou à gauche du profilé porteur,
- 1 trou oblong sur l'aile d'appui (côté chevron).

Applications :

• Support porteur : pieds de fermettes en ossature bois, liaison montant/traverse pour bardage...
• Support porté : bois massif, bois composite, fermes triangulées, profilés...

Utilisation :

• • Fixation de chevrons pour bardages extérieurs.

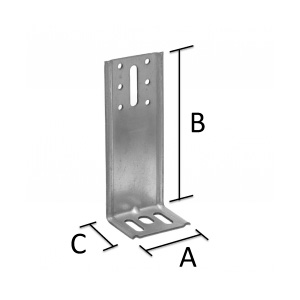

Dimensions :

Référence SIMEABC100/25 : (A) 65mm - (B) 98mm - (C) 53mm - Epaisseur 2,5mm
Référence SIMEABC120/25 : (A) 65mm - (B) 118mm - (C) 53mm - Epaisseur 2,5mm
Référence SIMEABC140/25 : (A) 65mm - (B) 138mm - (C) 53mm - Epaisseur 2,5mm
Référence SIMEABC160/25 : (A) 65mm - (B) 158mm - (C) 53mm - Epaisseur 2,5mm
