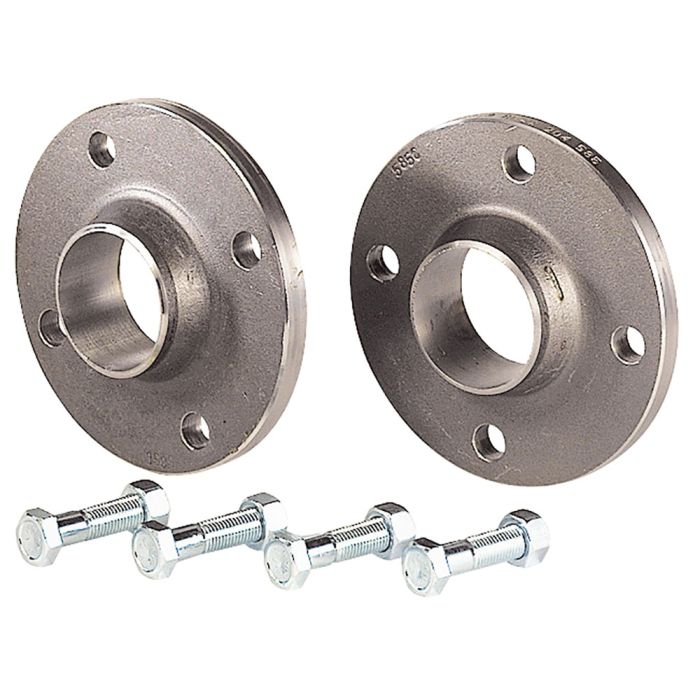

Les vannes papillon à oreilles de centrage (également connues sous le nom de vannes papillon "Lug" ou "à oreilles taraudées") sont conçues pour être montées entre deux brides de tuyauterie. Ces vannes possèdent des taraudages sur leurs oreilles, qui permettent de boulonner la vanne directement aux brides adjacentes de la tuyauterie. C'est là que l'équipement brides acier entre en jeu. Cet équipement se compose de deux brides en acier, de boulons, d'écrous et de joints d'étanchéité. Les brides en acier sont des anneaux plats, percés de trous pour les boulons, qui sont soudés aux extrémités des tuyaux. Le choix de l'acier pour ces brides est motivé par sa résistance mécanique supérieure. Dans les applications industrielles, les fluides peuvent être sous haute pression ou à des températures extrêmes. L'acier offre la robustesse nécessaire pour supporter ces contraintes sans déformation. Cette résistance est cruciale pour maintenir l'intégrité de la jonction et prévenir les fuites, qui pourraient avoir des conséquences graves en termes de sécurité, d'impact environnemental et de coûts de production.

Données techniques

• Dimensions : DN100
• Raccordement : Brides PN10/16
• Température Maxi : + 450°C
• Pression maxi : 16 bar
• Bride à collerette à souder BW
•  Bride Acier forgé P250GH
• Boulonnerie acier
• Pour robinet papillon à oreilles de centrage (Wafer) (1 kit pour 1 vanne)
• Transport de fluides ou de gaz
• Fabricant certifié ISO 9001 : 2015
• DIRECTIVE 2014/68/UE : Produits exclus de la directive ( article 4, § 3 )
• Construction suivant la norme EN 1092-1 PN10/16

Fiabilitée assurée avec les brides en acier

Les oreilles de centrage de la vanne papillon jouent un rôle primordial en collaboration avec les brides. Elles permettent un alignement précis de la vanne dans l'axe de la tuyauterie. Un bon alignement est essentiel pour éviter les contraintes inutiles sur la vanne et la tuyauterie, ce qui pourrait entraîner des fuites ou une usure prématurée. De plus, un bon centrage assure que le disque de la vanne papillon (l'élément qui tourne pour ouvrir ou fermer le passage du fluide) peut fonctionner librement et sans frottement excessif, prolongeant ainsi la durée de vie de la vanne et garantissant une manœuvre aisée.

L'étanchéité est un autre aspect vital assuré par cet équipement. Entre la vanne et chaque bride, un joint d'étanchéité est inséré. Le serrage adéquat des boulons qui traversent les brides et se vissent dans les oreilles de la vanne comprime ces joints, créant une barrière hermétique contre les fuites de fluide. La qualité des boulons et des écrous est donc tout aussi importante : ils doivent être fabriqués dans des matériaux résistants à la corrosion et au cisaillement, et être serrés selon les spécifications techniques du fabricant pour garantir une compression uniforme du joint.
