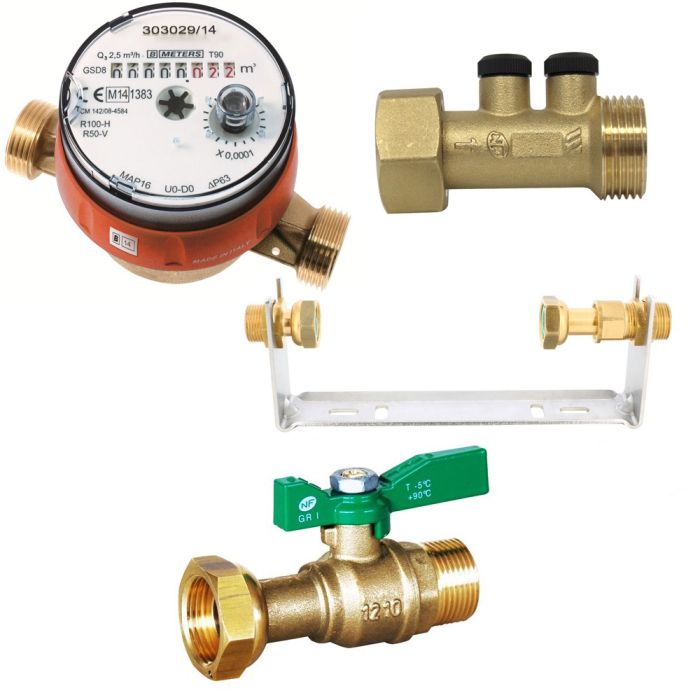

Le kit comprend :

Compteur divisionnaire eau chaude pré-équipé télérelevage

Robinet avant compteur NF droit Mâle 3/4" (20x27) - Ecrou tournant 3/4"

Clapet antipollution EA 251S 58 mm Femelle-Mâle 3/4" (20/27) NF

Kits rail support compteur acier galvanisé L.190 mm - compteur L.110 mm DN15 - Écrou tournant 3/4" (20/27)

Le compteur d'eau froide à jet unique MID R100 est un équipement de mesure de haute précision, spécialement conçu pour répondre aux exigences des installations modernes. Certifié MID (Measuring Instruments Directive), il garantit des relevés fiables et conformes aux normes en vigueur. Grâce à sa technologie à jet unique, ce compteur assure une mesure précise et stable du débit d'eau froide, même dans des conditions de flux variables. L’un des principaux atouts de ce compteur est son cadran sec orientable, qui permet une lecture aisée quelle que soit sa position d’installation. Cette caractéristique pratique facilite l’utilisation dans les espaces restreints ou difficiles d’accès, tout en assurant une visibilité optimale des données. De plus, le compteur est pré-équipé pour la télérelève, offrant une compatibilité avec les modules MBUS Radio ou MBUS Filaire, qui peuvent être clipsés directement sur le compteur. Cette fonctionnalité permet de collecter les données à distance, simplifiant ainsi la gestion et l’analyse des consommations.

• Calibre 15
• Fileté Mâle BSP 3/4" (20/27)
• Écartement : 110 mm
• Température mini : +0°C
• Température maxi : +30°C
• Pression maxi : 16 bar
• Turbine à jet unique
• Cadran sec orientable
• Pré-équipé télérelève
• Entrainement magnétique
• Matière : Corps Laiton CW617N-4MS suivant EN 12165
• Respecter le sens de passage indiqué sur le corps par une flèche
• Entraînement magnétique
• Compteur équipé pour radio transmission M-BUS sans fil ou filaire
• Module M-BUS radio ou filaire clipsable directement sur le compteur
• Lecture directe sur 8 rouleaux (lecture possible avec système radio monté)
• Indice de protection IP68
• Installation verticale ou horizontale sans longueurs droites (U0D0)
• Lecture par capteur infrarouge
• Fréquence de 868 MHZ
• Adresses primaires et secondaires programmables
• Durée de vie de la pile lithium : 10 ans (variable suivant la fréquence de relevage programmée) + 1 an de sauvegarde
• Portée jusqu’à 400 mètres
• Historique de la consommation sur 13 mois
• Filtrage des impulsions parasites

Données techniques du robinet compteur

• Dimensions : Ecrou prisonnier ou libre (20/27) 3/4" - Mâle (20/27) 3/4" - Manette laiton 2/3-1/3 verte
• Raccordement : Ecrou prisonnier d'un coté, mâle de l'autre
• Passage : 15
• Température Mini : - 10°C
• Température Maxi : + 120°C
• Pression Maxi : 20 Bars
• Avant ou après compteur
• Presse étoupe PTFE
• Avec écrou tournant
• Matière : Laiton

Données techniques du clapet

• Filetage Femelle-Mâle 3/4" (20/27)
• Température d’utilisation Mini. : -10 °C / Continu : 65 °C / Courte durée (1h/jour) : 90 °C
• Fluides admis : Liquides clairs
• DN : C (calibre compteur) 15 - R (raccordement) 3/4"
• Corps : laiton
• Longueur : 58 mm
• Pression admissible : maxi 10 bar
• Guide + Obturateur : POM (polyacétal)
• Joint : NBR (nitrile)
• Ressort : acier inox
• Entrée : Femelle écrou libre 3/4"(20/27)
• Sortie :  Mâle 3/4"(20/27)

Données techniques du kit rail

• Raccordement : Mâle/Femelle BSP
• Température Mini : +0 °C
• Température Maxi : +90 °C
• Pression Maxi : 16 Bars
• Montage mural, raccords réglables
• Matériau du rail : Acier galvanisé
• 2 Joints plats inclus
• DN : 15 (3/4")
• Longueur du compteur : 170 mm
• Longueur du rail : 250 mm
• Référence constructeur : 9851001
• Certification ISO 9001
• Certification ACS
