Nature :

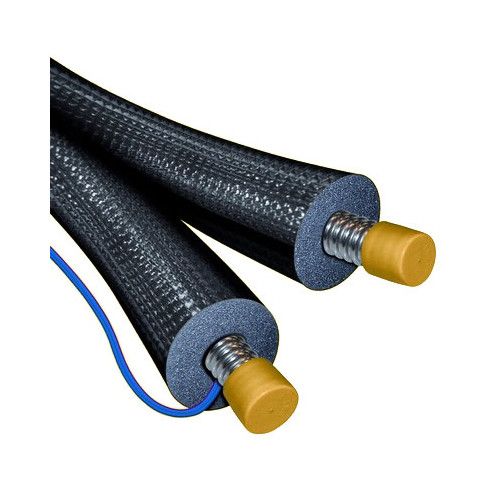

Le Twin Solar se présente sous la forme d’une couronne pré-isolée
composée de 2 tubes flexibles annelés en acier inoxydable (alliage acier
AISI 316L), d’un câble de sonde haute température en silicone et de 2
manchons isolants flexibles SOLAR (EPDM) co-extrudés avec un
revêtement anti-UV aspect gaufré.
Le Twin Solar est livré avec 4 raccords de type ‘’rapide’’ pour faciliter sa
mise en oeuvre.
Utilisation :
Ce système est utilisé pour l’isolation et le raccordement rapide des installations solaires pour la
production d’eau chaude sanitaire et le chauffage.
Mise en oeuvre :
Couper le tube annelé inox à l'aide d'un coupe tube et s’assurer de l’absence de bavures. Enfiler le tube
dans le raccord sans le démonter et serrer l’écrou jusqu’à la disparition complète du filetage. Note : ce
raccord ne doit jamais être desserré du tube sous peine de perdre son efficacité.
Une fois les tubes annelés raccordés de cette manière, il ne reste plus qu'à assembler les
couronnes d'isolant SOLAR à l'aide de notre colle spéciale haute température afin de couvrir la zone de
jonction et couvrir le joint d’une bande adhésive.
Penser également à bien repérer les câbles de sonde afin d’identifier facilement le départ et le retour de
l’installation.
Attention :
Rayon de cintrage maximum des couronnes de TWIN SOLAR : 60 mm.
Ne pas multiplier les cintrages pour une même zone (forme en S par exemple).
K-FLEX TWIN SOLAR SYSTEM, la solution idéale pour les systèmes de chauffage solaire avec isolation thermique, résistant aux températures élevées.
K-FLEX TWIN SOLAR SYSTEM permet un raccordement facile et rapide du ballon d’eau chaude vers le panneau solaire.
K-FLEX TWIN SOLAR SYSTEM a été spécialement étudié pour limiter les pertes thermiques et assurer une résistance aux agents chimiques et atmosphériques.
Livré en carton comprenant :
1 couronne Twin Solar (Tube acier 316L isolé+fil de sonde T°4 phases) + 1 jeu de 4 raccords rapides + guide de pose
