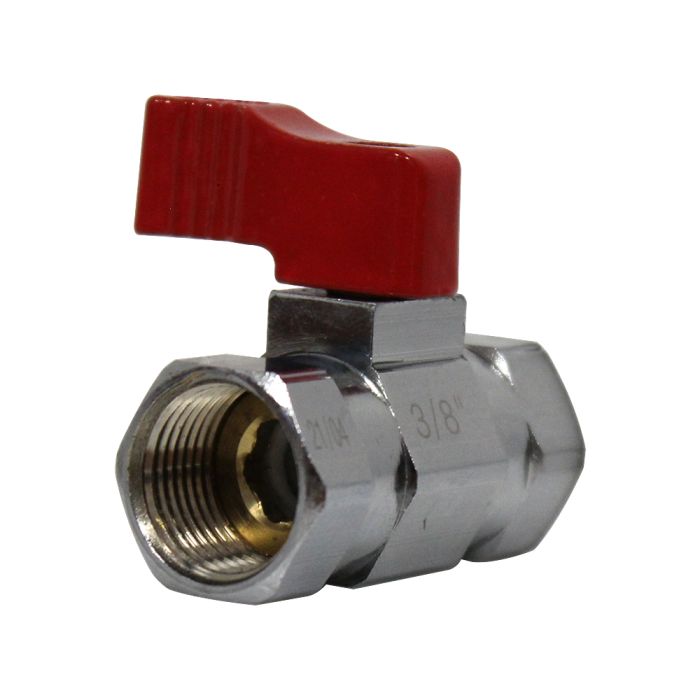

Mini-vanne laiton nickelé Femelle / Femelle 3/8" (12/17) - PN16 - manette rouge - Arcanaute

Mini-vanne laiton nickelé Femelle / Femelle 3/8" (12/17) - PN16 - manette rouge - Arcanaute

La mini-vanne coupe le fluide dans le réseau ou le système de canalisation où il est installé. Elle peut être insérée dans une installation déjà construite. Les fluides doivent être exempts de calcaire et de particules solides. Le système d'étanchéité est au moyen d'un obturateur sphérique sur les sièges en matériau PTFE. S'agissant d'une vanne d'encombrement réduit, son utilisation est optimale pour les lieux ou espaces difficiles d'accès. Aucune opération de maintenance n'est requise. Il est seulement recommandé de procéder aux mouvements d'ouverture et de fermeture de la vanne au moins une fois par mois. Toute détérioration ou rupture d'une vanne ou d'une partie de celle-ci nécessite son remplacement complet.

Données techniques de la mini-vanne

• Filetage Femelle-Femelle type Gaz ISO-228 (BSP)
• Diamètre : 3/8" (12/17)
• PN16
• Avec manette rouge
• Corps vanne : Laiton
• Bouchon latéral : Laiton
• Obturateur ou Boule : Laiton
• Axe : Laiton
• Siège : téflon P.T.F.E.
• Joint torique axe : NBR
• Poignée : Alliage d'aluminium
• Vis poignée : Acier Inox 304

Fonctionnement

1. Pour couper le débit, agir sur le bouton en le tournant dans le sens des aiguilles d'une montre (sens horaire). Celui-ci doit être perpendiculaire au sens d'écoulement.
2. Pour ouvrir le débit, agir sur le bouton en le tournant dans le sens inverse des aiguilles d'une montre (sens antihoraire). Celui-ci doit être parallèle au sens d'écoulement.
3. Pour préserver le bon fonctionnement de la vanne, il est absolument nécessaire qu'elle ne reste en aucun cas dans des positions intermédiaires d'ouverture ou de fermeture.
4. Il est recommandé d'effectuer les mouvements d'ouverture et de fermeture de la vanne, au moins une fois par mois.

Installation

1. Pour un fonctionnement correct, les eaux ou fluides doivent être exempts de chaux et de particules solides qui puissent obstruer ou abîmer parties de ce produit.
2. Il est obligatoire de réaliser un balayage des tuyaux de l’installation, avant de placer la vanne, garantissant l’absence de corps ou éléments inconnus qui puissent abîmer ses systèmes et mécanismes.
3. Connectez ce produit à l’appareil du réseau ou à la tuyauterie en utilisant les éléments d’étanchéité et accessoires de connexion adéquats. Ces accessoires doivent respecter les spécifications des réglementations et normes exigées par les directives et législation en vigueur.
4. Si vous devez réaliser une soudure, les accessoires ne doivent pas être connectés à la vanne, car l'excès de température pourrait détériorer l'étanchéité. Assurez-vous donc d'ôter les éléments en caoutchouc ou tout élément susceptible de souffrir durant l'opération de soudure.
5. Lors de la pose de la vanne, l'installation ne doit pas souffrir de tensions, tractions, compressions, torsions, flexions ou cisaillements.
6. Une fois l'installation terminée, il est obligatoire d'effectuer les essais d'étanchéité, exigés par la réglementation en vigueur. Ces essais doivent être réalisés avant la mise en service.

Avertissements

1. Toute détérioration ou rupture d'une vanne ou d'une partie de celle-ci nécessite son remplacement complet.
2. Assurez-vous que la vanne est adaptée à l'appareil ou au réseau et qu'elle permet le débit nécessaire à l'utilisation prévue.
3. Toutes les installations doivent être effectuées conformément aux codes de pratique existants, aux lois locales et aux réglementations nationales approuvées.
4. Pour vérifier l'absence de fuites dans l'installation, NE JAMAIS UTILISER de flammes, substance ou produit inflammable susceptibles de provoquer un incendie ou une explosion.
5. Ne jamais utiliser cette vanne en aucune circonstance pour un usage autre que celui pour lequel elle a été conçue et fabriquée.
