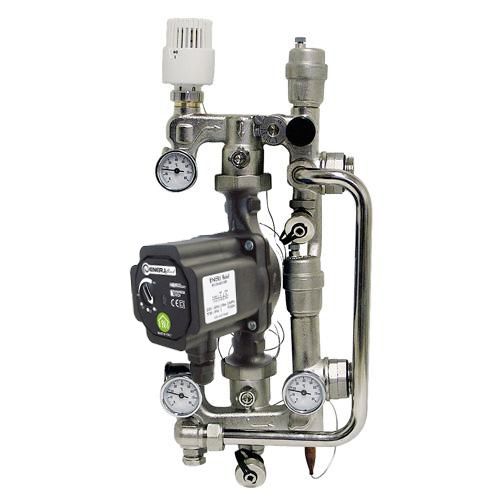

Pack COMBIMIX avec circulateur ENERJFLUID Classe A DN25

Le Combimix est un groupe de réglage destiné aux installations de plancher chauffant. Il permet de réguler la température du fluide du circuit secondaire (plancher chauffant). Ce groupe est optimisé pour les installations mixtes combinant les hautes températures pour l'alimentation des radiateurs et les bases températures pour l'alimentation du plancher chauffant.

Composition du COMBIMIX :

1 - Vanne de réglage : Elle est commandée par une tête thermostatique avec bulbe à distance (4). Plage de réglage : 20 à 60°C.

2 - Vanne d’équilibrage : Elle permet à travers la vanne de réglage (1), d'équilibrer les pertes de charge de la distribution plancher chauffant avec des pertes de charge du circuit primaire (la chaudière). Le groupe est fourni avec un préréglage de la vanne d'équilibrage sur la position Kvb=2,5 qui, en pratique, est un réglage qui répondaux exigences de la plupart des installations.

3 - Pompe de circulation : Pour pouvoir garantir le fonctionnement correct du Combimix dans des conditions d’emploi des plus variés et donc une bonne variation de puissance émise par le sol, le circulateur type ENERJFLUID référence EC0325S est fourni avec (Classe énergétique A).

4 - Doigt de gant pour la sonde thermostatique 15/21.

5 - Thermomètres de contrôle avec une échelle de 0 à 80°C.

6 - Soupape de pression différentielle : Elle permet de maintenir constante, l'augmentation de pression dans le circuit secondaire, indépendamment du nombre de circuits ouverts. Réglage de 0,1 à 0,6 bar.

7 - Vanne d’équilibrage et d’isolement du circuit primaire.

8 - Purgeurs d’air automatiques (raccordement 15/21).

9 - Robinet de remplissage et de vidange : Avec embout orientable de 20/27 et bouchon de sécurité.

10 - Robinets à sphère : Pour l’isolement de la pompe et pour pouvoir la remplacer sans vidanger l’installation.

Exemple : chauffage par le sol dans le séjour au rez-de-chaussée et radiateur dans les chambres à l'étage.
