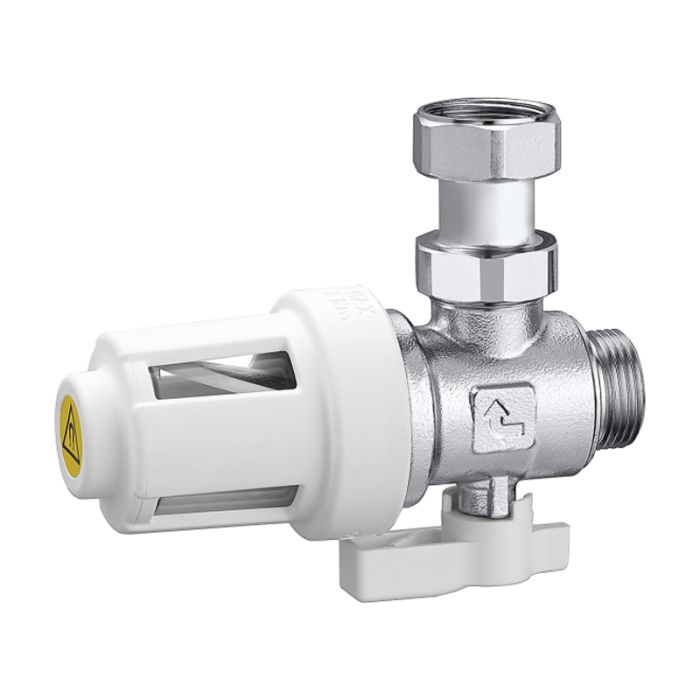

Le filtre décanteur magnétique DIRTMAG XS sépare mécaniquement les impuretés présentes dans les installations de chauffage et de refroidissement, en préservant principalement le circulateur et l'échangeur de la chaudière. Un filtre à maille en acier retient les impuretés, un aimant en néodyme sépare les particules ferreuses et une chambre récupère les particules lourdes. Il s'intègre très bien sous une chaudière murale et ses dimensions réduites lui permettent aussi de se monter sur tous types de chaudières.

Données techniques du pot de décantation

• Matière corps : Laiton chromé
• Plage de température : 0°C à 90°C
• Type de raccordement : Fileté
• Diamètre filetage : 3/4" (20/27) Mâle Femelle
• Pour bâtiment domestique
• Fluides : eau, eaux glycolées non dangereuses
• Pourcentage maximal de glycol : 30%
• Pression maximale d'exercice : 3 bar
• Dimension des mailles du filtre : 800 μm

Pose du pot de décantation

Toujours procéder à l'installation lorsque le circuit est froid et n'est plus sous pression.

Installer le filtre décanteur sur le circuit de retour pour protéger la chaudière contre toutes les impuretés présentes dans l’installation, surtout lors de la mise en route.

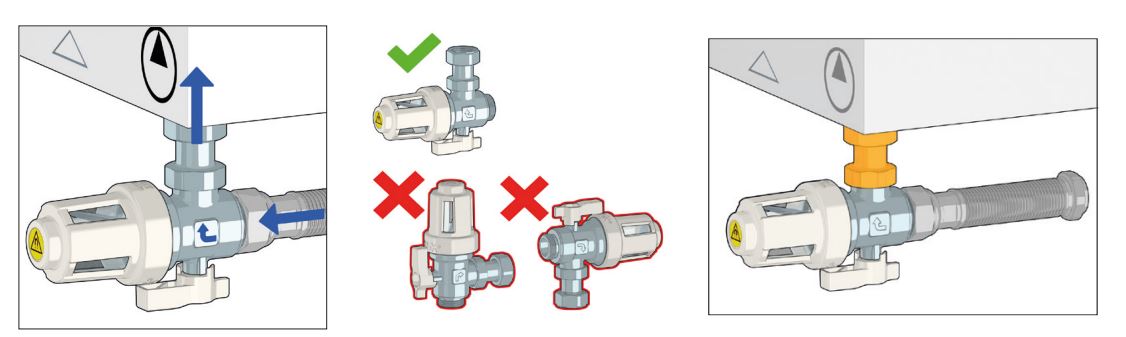

Le pot doit impérativement être installé en position horizontale, en suivant le sens des flèches sur le corps de la vanne, sortie vers le haut. Le raccord avec écrou tournant compris dans l’emballage permet de raccorder le filtre directement sur la chaudière ou sur la tuyauterie de retour de l'installation. Un flexible inox extensible permet d'ajuster les branchements.

Entretien du pot de décantation

1. Après avoir vérifié si le filtre est colmaté, il est possible de le nettoyer très simplement en l’isolant à l'aide de la vanne à sphère.
2. La cartouche filtrante peut être lavée à l’eau courante.
3. Avant de procéder aux actions de maintenance, bien s'assurer que le circuit est froid et que l'installation est à l'arrêt. Si le filtre est sale, fermer la vanne à sphère à l'aide de la poignée et le robinet sur la chaudière. Cela permet de nettoyer les éléments internes en évacuant uniquement l'eau contenue dans le filtre.
4. Placer un récipient pour recueillir le liquide qui s'écoulera de la chambre de décantation, dévisser manuellement le capot porte-aimant, démonter le bol porte-filtre, dégager le filtre et le laver à l'eau courante jusqu'à ce que toutes les impuretés soient évacuées.
5. Remonter le filtre en respectant les positions des crans sur le bol porte-filtre et sur le corps, visser le capot porteaimant, rétablir la pression dans l'installation et s'assurer qu'il n'y a aucune fuite.
