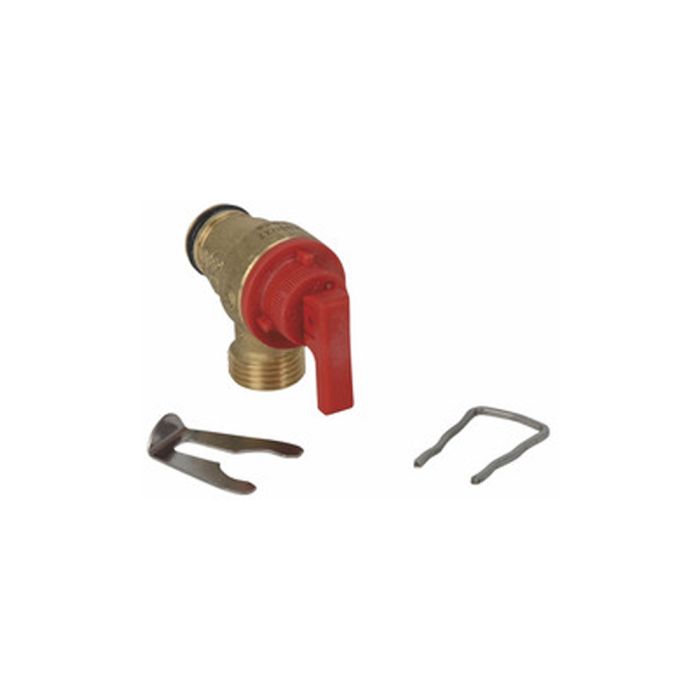

Soupape de sécurité 3 bar - 0020047005 - Saunier Duval

Soupape de sécurité 3 bar

Le rôle d'une soupape de sécurité 3 bars est de protéger le circuit de chauffage d'une chaudière contre les surpressions. Ce composant mécanique réagit directement à la pression de l'eau présente dans l'installation.
Si cette pression atteint ou dépasse le seuil défini de 3 bars, généralement suite à la dilatation de l'eau lors de la chauffe, la soupape s'ouvre automatiquement pour évacuer une partie du fluide.
Cette décharge contrôlée permet de faire redescendre la pression à un niveau de fonctionnement adéquat, évitant ainsi une rupture des tuyaux ou une dégradation matérielle de l'appareil.
Dès que la pression redevient conforme, le mécanisme se referme de lui-même pour assurer l'étanchéité du système.

Référence Saunier Duval : 0020047005

Remplacer sa soupape de sécurité

• Coupez l'alimentation afin de faire chuter la pression de la chaudière.
• Quand les vannes sont fermées, vidangez l'appareil.
• Enlevez la soupape défectueuse une fois la pression nulle.
• Avant de poser la nouvelle soupape, vérifiez l'étanchéité du circuit chauffage.
• Rouvrez progressivement les vannes et contrôlez l'apport en eau.
• Remettez en marche la chaudière et purgez l'air d'un radiateur (le plus haut).
• Afin d'évacuer l'air qui se trouve dans les tuyaux de la partie sanitaire, faites couler l'eau d'un robinet.

Compatible avec

• DUOTWIN CONDENS F30 - 0010004332
• ELECTRIC MODULE RM EB MI - 0020093877
• ISOMAX CONDENS T 31-CS/1-C (N-FR) - 0010025208, ISOMAX CONDENS T 35-CS/1-C (N-FR) - 0010025209
• ISOTWIN CONDENS T 26-CS/1 - 0010025210, ISOTWIN CONDENS T 31-CS/1 (N-FR) - 0010025212, ISOTWIN M-CONDENS T 26-AS/1 M (H-FR) - 0010031850
• MODULE HYDRAULIQUE SPLIT HA 5-5 WSB - 0010023496, MODULE HYDRAULIQUE SPLIT HA 7-5 WSB - 0010023497
• MODULE SPLIT HA 12-5 WSB - 0010023527
• SEMIA CONDENS AS 12 - A - 0010016084, SEMIA CONDENS AS 25 - A - 0010016085
• SEMIAFAST CONDENS 25 - A - 0010016081, SEMIAFAST CONDENS 30 - A - 0010016082, SEMIAFAST CONDENS 35 - A - 0010016083, SEMIAFAST CONDENS 35 - A R1 - 0010019940
• THEMA C 10 AS - 0010015381, THEMA C 10 AS R1, THEMA C 24 E - VF73TN00, THEMA C 24 EV - VF83TN00, THEMA C AS 24 E - VH73TN00, THEMA C AS 24 EV
• THEMA CONDENS AS 12-A - 0010017390, THEMA CONDENS AS 15-CS/1 (N-FR) - 0010025100, THEMA CONDENS AS 25-A - 0010017419, THEMA CONDENS AS 25-CS/1 (N-FR) - 0010025101
• THEMA F 24 E - VG73TN00, THEMA F AS 24 E - VI73TN00
• THEMACLASSIC C 18/24-LC/1 - 0010023630, THEMACLASSIC C 24 E - SG70TN00, THEMACLASSIC C 24 EV - SG72TN00, THEMACLASSIC C 25 - 0010015379, THEMACLASSIC C 25 R1, THEMACLASSIC C AS 24 E, THEMACLASSIC C AS 24 EV, THEMACLASSIC F 24 E - SH70TN00, THEMACLASSIC F AS 24 E, THEMACLASSIC V 18/24-LC/1, THEMACLASSIC V 25 - 0010023631, THEMACLASSIC V 25 R1 - 0010015380
• THEMAFAST C 25 - 0010015383, THEMAFAST C 25 R1 - 0010015383, THEMAFAST C 30 - 0010015385, THEMAFAST C 30 R1 - 0010015385
• THEMAFAST CONDENS 25 -A-H (H-FR), THEMAFAST CONDENS 25-A, THEMAFAST CONDENS 25-A R2, THEMAFAST CONDENS 26-CS/1 (N-FR) - 0010025102, THEMAFAST CONDENS 30 B H-P, THEMAFAST CONDENS 30-A, THEMAFAST CONDENS 31 CS 1 - 0010025104, THEMAFAST CONDENS 35-A - 0010017418, THEMAFAST CONDENS 36 CS 1 - 0010025106, THEMAFAST CONDENS F 30 A, THEMAFAST CONDENS H-FLEX F 25 GN - 0010024786, THEMAFAST H CONDENS 36 CF 1 - 0010025154, THEMAFAST M CONDENS 26 AS 1 M - 0010031851, THEMAFAST M CONDENS 31 AS 1 M - 0010031852
• THEMAFAST V 25, THEMAFAST V 25 R1 - 0010015384
• THEMAPLUS C 24 E - SP73TN00, THEMAPLUS C 24 EV - SP83TN00
• THEMAPLUS CONDENS 25 A H (H-FR) - 0010024787, THEMAPLUS CONDENS 25-A - 0010017387, THEMAPLUS CONDENS 25-A R2 - 0010021497, THEMAPLUS CONDENS 30-A - 0010017388, THEMAPLUS CONDENS 30-B - 0010017424, THEMAPLUS CONDENS 35-A - 0010017389, THEMAPLUS CONDENS 35-B - 0010017425, THEMAPLUS CONDENS 35-B H-MOD - 0010021874, THEMAPLUS CONDENS MA 26-CS/1 - 0010025107, THEMAPLUS CONDENS MA 31-CS/1 - 0010025109, THEMAPLUS CONDENS MA 36-CS/1 (N-FR) - 0010025111
• THEMAPLUS F 24 E - SQ73TN00
• THEMAPLUS H-CONDENS MA 30-CF/1 - 0010025112, THEMAPLUS H-CONDENS MA 36-CF/1 (N-FR) - 0010025113
• THEMAPLUS M-CONDENS MA 26-AS/1 M (H-FR) - 0010031853, THEMAPLUS M-CONDENS MA 31-AS/1 M (H-FR) - 0010031854
• THEMAPLUS V MA 18/24-LC/1 - 0010023633
• UNIVERSAL MODULE RM BB MI 2010 - 2015 - 0020093874, UNIVERSAL MODULE RM BB MI 2010 - 2015 - SDFR290
