Support de fixation MOBIFIX de meuble de salle de bain suspendu

Le support mural MOBIFIX® est un accessoire spécialement étudié pour faciliter la pose robuste de meubles de salle de bain suspendus sur des cloisons en plaque de plâtre.
Il est destiné à être utilisé en complément du système de fixation d’origine fourni par le fabricant de meubles.

Caractéristiques techniques

Poids total supporté : 120 kg

Meubles compatibles

Meubles de salle de bain avec vide sanitaire de plus de 4 cm.
Fixation par crochets/platines.
Hauteur minimale caisson : 50 cm
Largeur minimale : 60 cm
Profondeur maximale : 50 cm

Composition du kit support de fixation

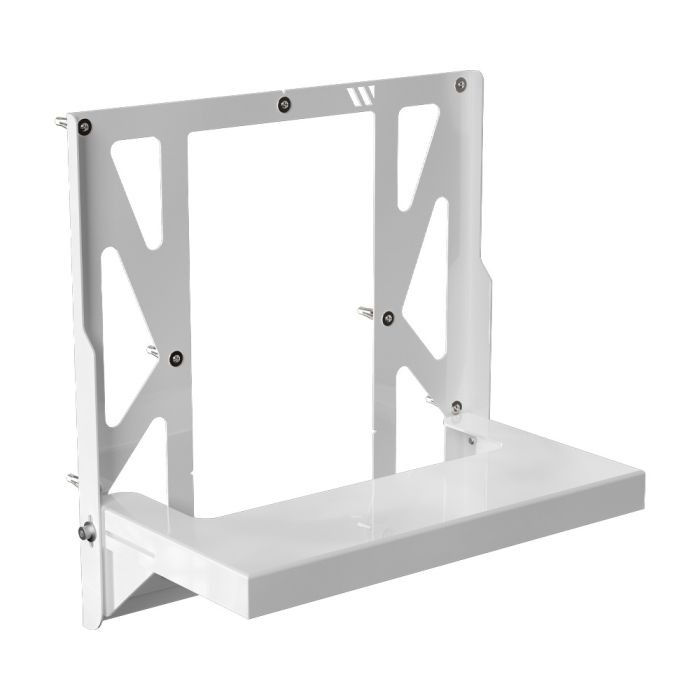

• 1 châssis métallique en 2 parties: une partie verticale ajourée et 1 partie horizontale pleine
• 7 chevilles à expansion spécial BA13
• 2 vis d’assemblage M8 avec rondelles pour associer les 2 parties du châssis

Dimensions du MOBIFIX (voir schéma)

A : 494 mm
B : 500 mm
C : 274 mm
D : 130 mm
E : 37 mm

Installation du mobifix

• Tracer au mur l’emplacement du meuble à poser (axe, niveaux haut (b) et bas (d) du meuble, niveau supérieur de la vasque (a), ligne de fixation des crochets (c) fournis avec le meuble).
• Fixer au mur les pattes à crochets (fournies avec le meuble) et la partie verticale du Mobifix (à l’aide des chevilles à expansion), en alignant ses encoches latérales avec la ligne de bas de meuble.
• Associer le support horizontal du Mobifix à la partie murale en place à l’aide des vis M8 et de leurs rondelles
• En prenant appui sur le Mobifix, fixer au mur les crochets d’origine du meuble et régler l’aplomb conformément à la notice du meuble.
• Plaquer le support horizontal sur la partie inférieure du meuble et de l’autre main serrer les 2 vis latérales.
