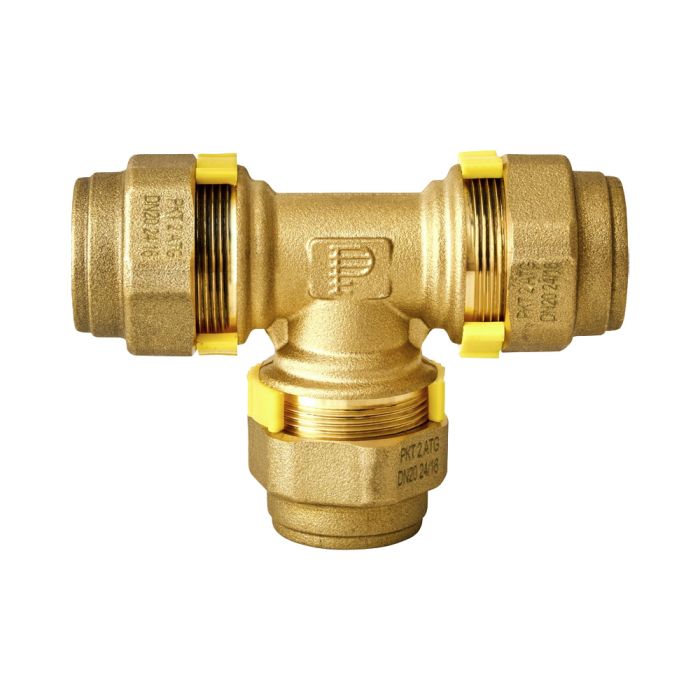

Té GAZ PLT DN25x25x25 - Favex

Té GAZ PLT DN25x25x25 - Favex

Permet de raccorder trois canalisations PLT FAVEX entre elles.

Caractéristiques techniques

Entrée : PLT DN 25
Sortie : PLT DN 25 - PLT DN 25
Pression d'entrée : 2 bar
Pression de sortie : 2 bar
Matériau : Laiton

Mode d'emploi

• Déterminer la longueur requise, couper le tuyau pliable PLUG&GAZ à travers la gaine à l'aide du coupe-tube PLUG&GAZ. Le plan de coupe est localisé en creux d'onde.
• Tourner le coupe-tube dans une seule direction en resserrant la molette de pression progressivement après chaque rotation.
• Dénuder les 6 premières ondes à l'aide d'un couteau ou un cutter (pour les DN 15, 20, 25 et 32), les 5 premières ondes pour le DN40.
• Glisser et placer en attente une section de manchette thermo-rétractable sur le tuyau au préalable.
• Insérer le tuyau dans le raccord.
• Enfoncer le tuyau jusqu'à disparition complète de la partie inox dénudée.
• Retirer la bague de sécurité (jaune) du raccord.
• Une fois les opérations ci-dessus accomplies, serrer l'écrou à la main, puis terminer avec des clés. Les écrous sont serrés en butée (jeu nul).
• Lors du serrage de l'écrou, le corps du raccord reste fixe.
