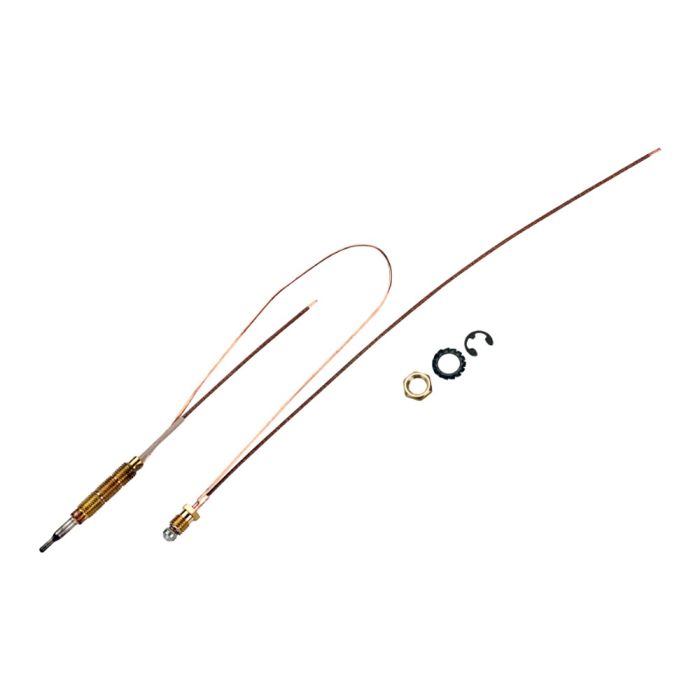

Thermocouple type C Chauffe-eaux Chauffe-bains S1226500 - Saunier Duval

Thermocouple type C Chauffe-eaux Chauffe-bains

Dans un chauffe-eau ou chauffe-bain à gaz, le thermocouple de type C assure la sécurité de l'appareil en contrôlant la présence de la flamme au niveau de la veilleuse.
Placé directement dans la flamme, cet organe exploite l'effet thermoélectrique pour générer une tension de quelques millivolts sous l'action de la chaleur.
Ce faible courant maintient un clapet magnétique ouvert au sein du bloc gaz, autorisant le passage du combustible vers le brûleur.
En cas d'extinction de la veilleuse, la pointe du thermocouple refroidit, la tension électrique chute et le clapet se ferme automatiquement afin d'empêcher la diffusion de gaz non brûlé.
Sur ce type de configuration destinée aux appareils d'eau chaude sanitaire, le composant intègre des connecteurs spécifiques reliés en série avec la sécurité de surchauffe ou de refoulement des fumées, ce qui permet de couper l'alimentation en gaz dès qu'une anomalie thermique ou de tirage est détectée.

Référence Saunier Duval : S1226500

Compatible avec

• OPALIA C11VS PF
• OPALIA C 14 VS
• OPALIA C 11 VS - 0010014262
