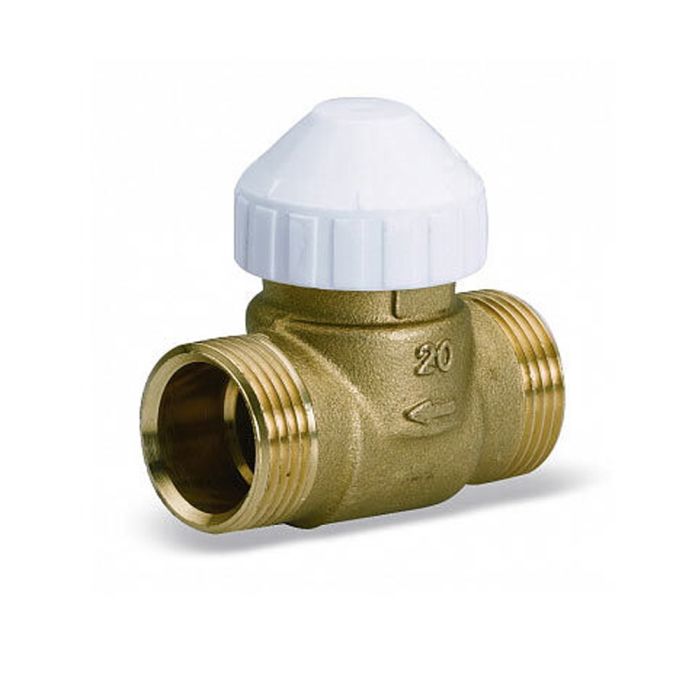

Vanne 2 voies ventilo-convecteur 2131 - mâle/mâle 1''(26/34) - Kvs 4,5 - Watts

Vanne 2 voies ventilo-convecteur 2131 - mâle/mâle 1''(26/34) - Kvs 4,5

Les vannes de régulation de série 2131 sont utilisées pour contrôler le débit d’eau chaude ou froide des systèmes de chauffage et de climatisation.
Elles sont commandées par des moteurs électriques ayant une course maximum de 2,5 mm, tel que le moteur électrothermique série 22C.

Fonctionnement

Les vannes 2131 sont activées par le mouvement du disque de la soupape qui isole le fluide de transfert de chaleur : l’action ON/OFF de la soupape est contrôlée par le moteur de la série 22C dont le moteur interne se compose d’un élément thermostatique à la cire, activé par un thermistor PTC en cas de signal envoyé par le thermostat de la salle (ou thermostat à horloge).
Dans la version à 4 fils, le moteur électrothermique de la série 22C, comporte un contact auxiliaire pour des contrôles supplémentaires (informations, contrôle des pompes, ventilateurs ou autre équipement).
La caractéristique mécanique des vannes est du type Normalement Ouvert.
Elle peut être ajustée ou totalement fermée en tournant manuellement le bouchon en plastique fileté, prévu sur la vanne.
Le bouchon fileté agit directement sur la tige de la vanne.

Lorsqu’elle est couplée avec le moteur 22C NC, au repos (le moteur non alimenté électriquement), la vanne devient :

• Normalement fermée (NC) (ligne droite fermée et dérivation ouverte pour le type à 3 voies) ; lorsque le moteur est alimenté électriquement, la vanne est ouverte.

Lorsqu’elle est couplée avec le moteur 22C NA, au repos (le moteur non alimenté électriquement), la vanne reste :

• Normalement ouverte (NO) (ligne droite ouverte et dérivation fermée pour le type à 3 voies) ; lorsque le moteur est alimenté électriquement, la vanne est fermée.

Les caractéristiques de débit et de pertes de charge des vannes sont indiquées dans les tableaux appropriés ; cependant, lorsqu’elles sont activées par les moteurs ON/OFF, elles ont les caractéristiques associées à ce dispositif.

Caractéristiques techniques

Matériau du corps : Laiton CW617N
Matériau de la tige : Laiton nickelé
Matériau du ressort : Acier inoxydable
Caoutchouc de la soupape : EPDM
Pression max. : 16 bar
Température min. du fluide : 4°C
Température max. du fluide : 110°C
Liquides pouvant être utilisés : Eau (avec glycol < 50%)
Course de soupape : 2,5 mm
Fuite de dérivation : < 0,02 % Kvs
Connexion moteur : Écrou M30 x 1,5
DN : 1" (26/34)
DN : 25 mm
Kvs : 4,5

Dimensions (se référer au schéma)

A : 82 mm
B : 30,5 mm
C : 13,5 mm
D : 77,5 mm
