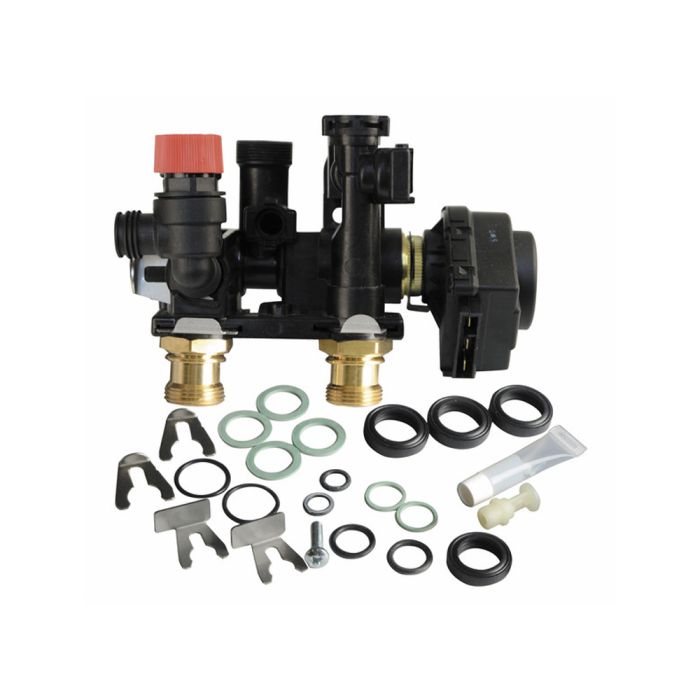

Vanne 3 voies + moteur - DIFF - Référence Saunier Duval : S1020800

Vanne 3 voies + moteur - DIFF

La vanne 3 voies permet de chauffer l'eau de manière optimale. Dans une installation de chauffage, l'eau chaude produite par le générateur de chaleur va être utilisée pour différents circuits (radiateurs, plancher chauffant, production d'eau chaude sanitaire par exemple). Cependant, toutes ces canalisations fonctionnent à différentes températures. La vanne 3 voies va donc mélanger l'eau qui sort du générateur de chaleur à de l'eau de retour circuit qui s'est refroidie pour créer une température optimale de chauffe. La vanne 3 voies + moteur Diff est compatible avec un grand nombre de chaudière SAUNIER DUVAL.

Attention : Pour vous prémunir contre tout risque électrique, veillez à couper l'alimentation électrique de la charge avant toute intervention. En cas de doute, ne prenez pas le risque d'une mauvaise installation : Demandez conseil auprès d'une personne qualifiée, d'un électricien.

Référence Saunier Duval : S1020800

Les différents positionnements de la vanne mélangeuse 3 voies

• La vanne ouverte : la température qui vient du générateur est égale à la température du circuit de chauffage
• La vanne est mise en régulation : positionnée sur 2/4 pour l'eau provenant du générateur de chaleur et pour l'eau de retour du circuit de chauffage. Le départ du circuit de chauffage est régulé à 60°C
• La vanne est mise en régulation quand elle est positionnée sur 1/4 pour l'eau provenant du générateur de chaleur et sur 3/4 pour l'eau de retour. Le départ du circuit de chauffage est réglé à 50°C
• La vanne est totalement fermée lorsque la température de départ du circuit est égale à la température de retour. La température va alors baisser car le circuit ne reçoit plus d'eau chaude

Compatible avec

• THEMA 24E FE
• THEMA C 24 E - VF73TN00
• THEMA C 24 EV - VF83TN00
• THEMA F 24 E - VG73TN00
• THEMACLASSIC 26CEV
• THEMACLASSIC 26FE
• THEMACLASSIC C 24 E - SG70TN00
• THEMACLASSIC C 24 EV - SG72TN00
• THEMACLASSIC C 25 E - CK70TN00
• THEMACLASSIC C 25 EV - CK72TN00
• THEMACLASSIC F 24 E - SH70TN00
• THEMACLASSIC F 25 E - CL70TN00
• THEMATEK 24 F
• THEMATEK C 18 E
• THEMATEK C 18 EV
• THEMATEK C 24 E
• THEMATEK C 24 EV
• THEMATEK F 24 E
