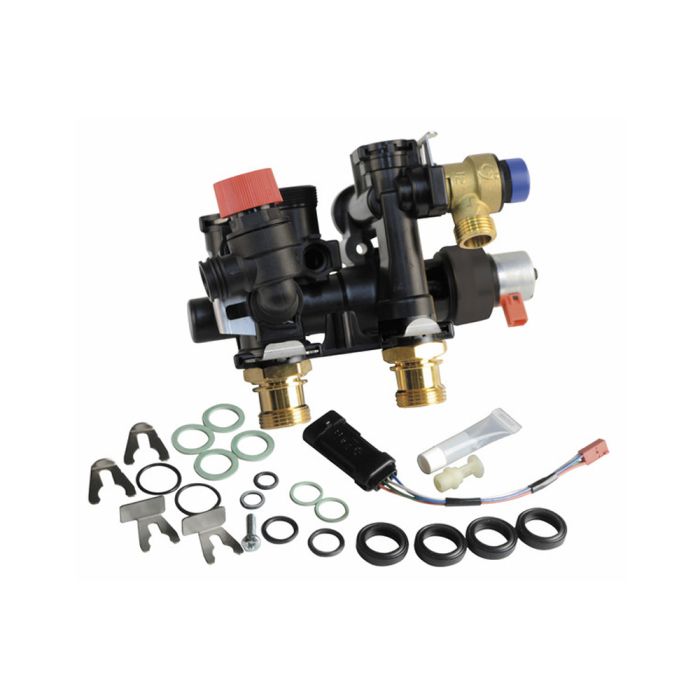

Vanne 3 voies + moteur - DIFF - Référence Saunier Duval : S1025500

Vanne 3 voies + moteur - DIFF

La vanne 3 voies permet de chauffer l'eau de manière optimale. Dans une installation de chauffage, l'eau chaude produite par le générateur de chaleur va être utilisée pour différents circuits (radiateurs, plancher chauffant, production d'eau chaude sanitaire par exemple). Cependant, toutes ces canalisations fonctionnent à différentes températures. La vanne 3 voies va donc mélanger l'eau qui sort du générateur de chaleur à de l'eau de retour circuit qui s'est refroidie pour créer une température optimale de chauffe. La vanne 3 voies + moteur Diff est compatible avec un grand nombre de chaudière SAUNIER DUVAL.

Attention : Pour vous prémunir contre tout risque électrique, veillez à couper l'alimentation électrique de la charge avant toute intervention. En cas de doute, ne prenez pas le risque d'une mauvaise installation : Demandez conseil auprès d'une personne qualifiée, d'un électricien.

Référence Saunier Duval : S1025500

Les différents positionnements de la vanne mélangeuse 3 voies

• La vanne ouverte : la température qui vient du générateur est égale à la température du circuit de chauffage
• La vanne est mise en régulation : positionnée sur 2/4 pour l'eau provenant du générateur de chaleur et pour l'eau de retour du circuit de chauffage. Le départ du circuit de chauffage est régulé à 60°C
• La vanne est mise en régulation quand elle est positionnée sur 1/4 pour l'eau provenant du générateur de chaleur et sur 3/4 pour l'eau de retour. Le départ du circuit de chauffage est réglé à 50°C
• La vanne est totalement fermée lorsque la température de départ du circuit est égale à la température de retour. La température va alors baisser car le circuit ne reçoit plus d'eau chaude

Compatible avec

• ISOFAST 21 CONDENS F 25 - 0010007947
• ISOFAST CONDENS
• ISOMAX CONDENS 30-B (H-P) - 0010021871, ISOMAX CONDENS 30-B (H-P) - 0010021869
• ISOMAX CONDENS 35-B (H-P) - 0010021872
• ISOMAX CONDENS F 30-B (N - P) - 0010007949
• ISOMAX CONDENS F 35 E - AVANT 2010, ISOMAX CONDENS F 35 E - APRES 2010, ISOMAX CONDENS F 35 E, ISOMAX CONDENS F 35-B - 0010007951
• ISOMAX CONDENS F30-B (N - P) - 0010007952
• ISOSPLIT C 24 EV - LE24TN00
• ISOSPLIT C 28 E - LA22TN00
• ISOSPLIT C 35 E - LC22TN00
• ISOSPLIT CONDENS F 30 E - LJ95TN00
• ISOSPLIT CONDENS F 35 E - LK95TN00
• ISOSPLIT F 30 E - LB22TN00, ISOSPLIT F 30 E H-MOD - LB87TN00
• ISOSPLIT F 35 E - LD22TN00
• ISOSPLIT F 35 E H-MOD - LD87TN00
• ISOSPLIT F35F
• ISOSPLITCONDENS
• ISOTWIN C 25 E - 0010005308
• ISOTWIN C 25 EV
• ISOTWIN C 30 E - 0010005313
• ISOTWIN CONDENS F 25-A (H) - 0010017345, ISOTWIN CONDENS F 25-A (N) - 0010007948
• ISOTWIN CONDENS F 30 B H-P - LT95LL00
• ISOTWIN CONDENS F 30 E - LT95TN00
• ISOTWIN CONDENS F 30-A (H), ISOTWIN CONDENS F 30-A (N)
• ISOTWIN F 25 E H-MOD - 0010005310, ISOTWIN F 25 E H-MOD - 0010005311
• ISOTWIN F30 E H-MOD - 0010005315
• ISOTWIN V 25 - 0010005309
• THEMA+ F30EH HMOD
• THEMAFAST CONDENS F 24E
• THEMAFAST CONDENS F 25 - 0010017416
• THEMAFAST CONDENS F 30 - 0010017417
• THEMAFAST CONDENS F25 - 0010021498
• THEMAPLUS C 23 E ALV
• THEMAPLUS C 23 E V - NO50TN00
• THEMAPLUS C 23 EV ALV
• THEMAPLUS C 25 E - CW73TN00
• THEMAPLUS C 25 E-ST
• THEMAPLUS C 25 EV - CW83TN00
• THEMAPLUS C 30 E - CY73TN00
• THEMAPLUS CONDENS 24/30 E - KQ95TN00
• THEMAPLUS CONDENS F25 A RT - 0010014927
• THEMAPLUS CONDENS F25 A-1 - 0010007670
• THEMAPLUS CONDENS F30 A-1 - 0010007671
• THEMAPLUS CONDENS F30 A-1 (APRES 2010) - 0010007672
• THEMAPLUS CONDENS F30 RT - A_1 - 0010016316
• THEMAPLUS CONDENS F30E - 0010010426
• THEMAPLUS CONDENS F35 A-1 - 0010012944
• THEMAPLUS CONDENS F35 A-1 - 0010012944-1
• THEMAPLUS F 25 E - CX73TN00
• THEMAPLUS F 25 E H-MOD - CX87TN00
• THEMAPLUS F 30 E - CZ73TN00
• THEMAPLUS F 30 E H-MOD - CZ87TN00
• THEMAPLUS F25 EH MOD - CX87LL00
