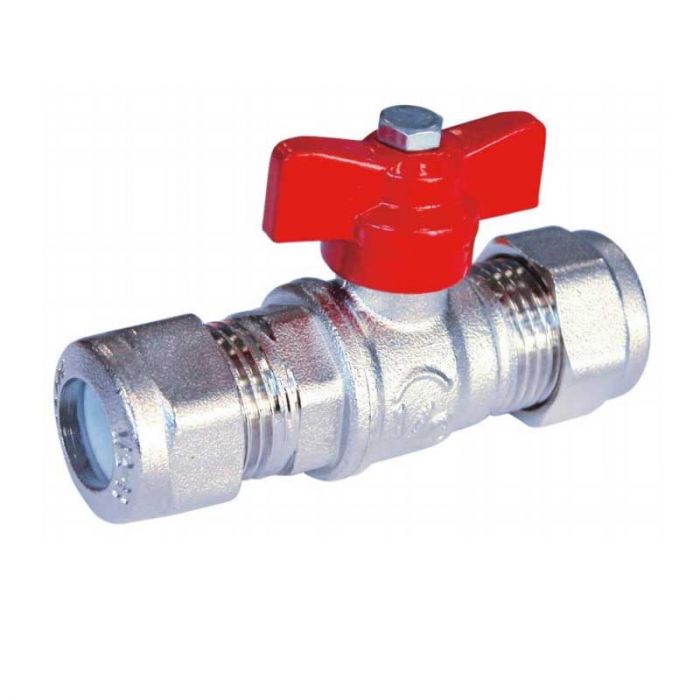

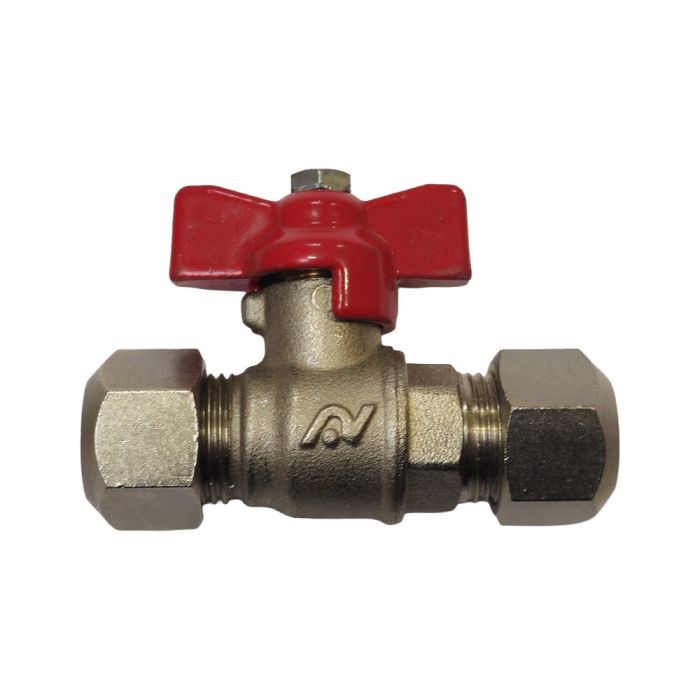

Vanne à sphéro-conique Mâle Mâle pour tube cuivre Ø12 - Sferaco

Vanne à sphéro-conique mâle mâle pour tube cuivre Ø12 - Sferaco

Dans le domaine des installations sanitaires et de la gestion des fluides, la vanne à sphère laiton à raccordement sphéro-conique mâle-mâle s'impose comme une solution d'une efficacité incontestable. Conçue pour répondre aux besoins variés des réseaux d'eau, du chauffage sanitaire, de la climatisation, de l'arrosage et de l'irrigation, cette vanne incarne la polyvalence et la fiabilité. Son principal atout réside dans sa commande par manette papillon, permettant un contrôle fluide et précis du débit. Cette caractéristique s'avère particulièrement utile dans des environnements où la réactivité et la souplesse sont essentielles. Que ce soit pour ajuster la température de l'eau dans un système de chauffage ou pour réguler l'irrigation dans un jardin, cette vanne offre une manipulation aisée et intuitive.

De plus, son encombrement réduit en fait un choix de prédilection pour les installations où l'espace est limité. Que ce soit dans des espaces restreints ou des configurations complexes, cette vanne à sphère laiton trouve toujours sa place, sans compromettre ses performances. Un autre aspect crucial est l'étanchéité, assurée de manière fiable par un presse-étoupe en PTFE. Cette technologie garantit l'absence de fuites et contribue à la durabilité de l'installation, évitant ainsi les pertes inutiles de fluide et les dommages potentiels.

Caractéristiques techniques

• Diamètre nominal  : 3/8" (12/17)
• Finition corps : Nickelée
• Usage, application : Chauffage / Sanitaire / Eau potable / Climatisation / Arrosage / Irrigation
• Ecartement : 66 mm
• Matière corps : Laiton CW617N
• Nombre de voies : 2
• PS (bar) : 16
• Raccordement tuyauterie : BSP bicône tube cuivre sphéro-conique MM
• Matière sphère : Laiton CW617N Chromé
• TS max (°C) : 90
• TS min (°C) : 5
• Durée de garantie : 2 ans
• Matière de la poignée : Aluminium
• Type de poignée : Manette rouge

Règles générales

• Bien vérifier l'adéquation entre les robinets et les conditions de service réelles (nature du fluide, pression, température).
• Prévoir suffisamment de robinets pour pouvoir isoler les tronçons de tuyauterie ainsi que les appareils automatiques en vue de l'entretien et des réparations.
• Bien vérifier que les robinets installés soient conformes aux différentes normes en vigueur.
• Réaliser les circuits de telle sorte que des manœuvres systématiques de contrôle soient effectuées régulièrement (au moins 2 manœuvres par an).

Instructions de montage

1. Avant montage des robinets, bien nettoyer la tuyauterie afin d'en éliminer tout objet divers (particulièrement les gouttes de soudure et copeaux métalliques) qui pourraient l'encombrer et qui pourraient venir bloquer la robinetterie.
2. Vérifier l'alignement des tuyauteries amont et aval (un alignement imparfait peut entraîner une contrainte importante sur la robinetterie)
3. Bien vérifier l'encombrement entre les tuyauteries amont et aval, la robinetterie n'absorbera pas les écarts. Les déformations résultant de cette pratique peuvent entrainer des problèmes d'étanchéité, des difficultés de manœuvre, et même des ruptures. En conséquence, présenter l'appareil en position pour bien vérifier les conditions d'assemblage.
4. Avant l'assemblage, bien vérifier la propreté des filetages et taraudages.
5. Caler provisoirement les tronçons de tuyauterie qui n'ont pas encore leur support définitif. Ceci pour éviter d'appliquer sur la robinetterie des contraintes importantes.
6. Les longueurs de taraudage étant le plus souvent plus petites que les longueurs théoriques ISO/R7, il est indispensable de limiter la longueur filetée du tube et de bien vérifier que l'extrémité du tube ne vient pas buter en fond de filet. Pour l’étanchéité de l’assemblage vanne tuyauterie, il est indispensable d’utiliser des produits compatibles avec les exigences de l’ A.C.S. ( attestation de conformité sanitaire ) : filasse proscrite.
7. Positionner de part et d'autre du robinet des colliers de maintien.
8. Dans le cas de montage en réseau sanitaire, chauffage ou de climatisation avec tube PER, flexible et autres matériaux de synthèse, il est indispensable de bien maintenir ces tubes et flexibles par des colliers afin d'éviter toutes contraintes sur le robinet (cahier des prescriptions communes de mise en œuvre du CSTB).
9. Pour le vissage du robinet, entrainer celui-ci en rotation du côté du vissage exclusivement et seulement sur le 6 pans. Utiliser une clé plate ou une clé à molette et pas de clé à griffes.
10. Ne jamais serrer les corps des robinets dans un étau.
11. Au vissage du robinet, serrer modérément. Ne pas bloquer avec des rallonges de clé qui pourraient provoquer des ruptures ou des déformations du corps.
12. D'une manière générale, pour toute robinetterie bâtiment et chauffage, ne pas dépasser le couple de 30Nm au serrage.
