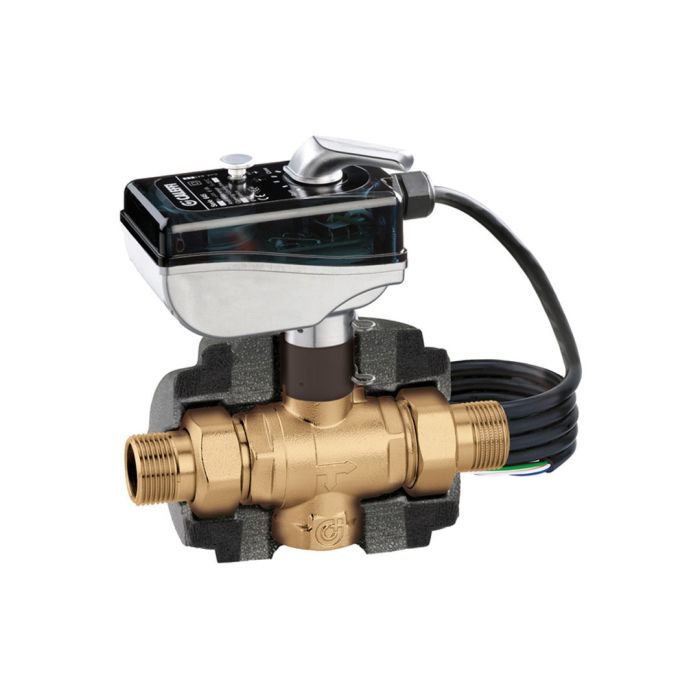

Les vannes à sphère motorisées permettent d’arrêter ou de dévier automatiquement le fluide dans les installations de chauffage et climatisation. Les performances hydrauliques de haut niveau ainsi que les dimensions réduites et la voie commune en position frontale la rendent particulièrement bien adaptés aux installations de climatisation/pompe à chaleur avec production d'eau chaude sanitaire. La vanne est dotée d’un raccord union à siège plat avec joint torique d’étanchéité en EPDM. Le mécanisme d’arrêt à sphère permet d'accepter des pressions différentielles élevées et de réduire considérablement les pertes de charge en phase d’ouverture totale. Les temps de manœuvre sont réduits grâce aux faibles valeurs de couple en ouverture/fermeture et au couple de démarrage dynamique du servomoteur correctement proportionné. Le servomoteur possède un levier de commande pour ouvrir/fermer la vanne manuellement en appuyant tout simplement sur le bouton. Le levier fait également office d’indicateur de position. L’actionneur est fixé à la vanne au moyen d’une agrafe en acier inox ce qui facilite le démontage du servomoteur en cas de contrôle et l’action manuelle, à l’aide d’un tournevis, de l’axe de commande de la sphère.

Les vannes de zone à sphère motorisées sont prévue pour une utilisation spécifique dans les installations de climatisation, grâce à la coque isolante préformée, fournie dans l’emballage, qui empêche la condensation sur la surface du corps de la vanne. Ce système assure non seulement une parfaite isolation thermique mais aussi l’imperméabilité au passage de la vapeur d’eau de l’ambiance vers l’intérieur. Les adhésifs autocollants permettent un montage rapide de la coque isolante sans utilisation de colle. Entre le corps de la vanne et le servomoteur est intercalé un disjoncteur thermique en technopolymère, contenant deux tiges en acier inoxydable et une bague isolante centrale. Cela permet d’éviter la transmission de la chaleur entre le servomoteur et le fluide caloporteur et ainsi d’empêcher la formation de condensat à l’intérieur du servomoteur.

Donées techniques

• Vanne à sphère arrêt, déviation et mélange 1"1/2 (40/49)
• Moteur 3 points 230 v
• Absence de débit de fuite
• Faible perte de charge
• Levier manuel
• Installation tête en haut ou en bas
• Temps de manœuvre réduit : 50 s (90°), 100 s (180°)
• Tension d'alimentation : 3x230-380V / 50 Hz
