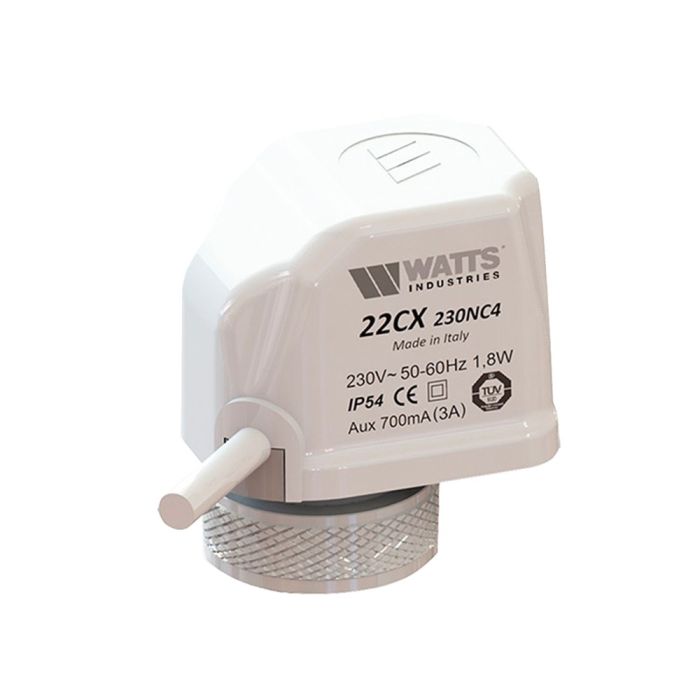

Vanne moteur électrothermique 4 fils avec contact auxiliaire - alimentation 230V - Watts

Vanne moteur électrothermique 4 fils avec contact auxiliaire - alimentation 230V - Watts

Les moteurs électrothermiques de la série 22C sont utilisés, dans les systèmes de chauffage et d'air conditionné, pour la commande Marche/Arrêt – grâce à un signal électrique transmis par un thermostat d'ambiance ou un chrono-thermostat – de l'émission de chaleur des terminaux.
L'utilisation de moteurs électrothermiques plutôt que de moteurs purement thermostatiques autorise le contrôle à distance.
Le thermostat d'ambiance, le chrono-thermostat ou le composant de contrôle commandant le système peuvent être situés, dans chacune des pièces, à l'emplacement le plus approprié pour assurer la régulation, et reliés électriquement à la tête de commande électrothermique.

Fonctionnement

Le fonctionnement des moteurs 22C repose sur un élément thermostatique à base de cire équipant le moteur et activé par un thermistor PTC en fonction d'un signal envoyé par un thermostat d'ambiance (ou un chrono-thermostat).
Quand l'élément thermostatique se dilate, il fournit la force nécessaire au mouvement automatique de la vanne.
La version à 4 fils est fournie avec un contact auxiliaire destiné à des commandes additionnelles (compteur, commande de pompe, ventilateur ou autre équipement).
Le moteur possède un système mécanique permettant de voir son état de fonctionnement grâce à une zone transparente située sur son capot. Rouge = clapet de vanne fermé - Noir = clapet de vanne ouvert.

Caractéristiques techniques

Action : Marche/Arrêt
Alimentation électrique : 230V
Fréquence : 50 ÷ 60 Hz
Puissance consommée (fonctionnement normal) : 2,5 W
Pointe de courant au démarrage : 0,20 A x 0,5 seconde
Temps d'ouverture (NC) ou de fermeture (NA) initial (alimentation : Marche) : 230V 75 s
Temps d'ouverture (NC) ou de fermeture (NA) final (alimentation : Marche) : 3 min
Temps d'ouverture (NC) ou de fermeture (NA) initial (alimentation : Marche) : 24V 3 min
Temps d'ouverture (NC) ou de fermeture (NA) final (alimentation : Marche) : 5 min
Course du moteur : 3,5 mm maxi
Course de la vanne : 2,5 mm
Classe de protection : IP44 EN60529
Classe de protection électrique : II
Sécurité (niveau de contamination) : 2
Longueur du câble : 1 m, 2-pôles x 0,75 mm², 4-pôles x 0,75 mm²
Limites de température de fonctionnement : 0 à 50°C
Limites de température de stockage : -25 à 60°C
Limite de température du fluide : 110°C maxi
Force de fermeture nominale (puissance OFF) (type fermé) : 100 N (±10%)
Force de fermeture nominale (puissance OFF) (type ouvert) : 80 N (±10%)
Micro-interrupteur auxiliaire (modèle à 4 pôles) maxi : 700mA-250V~(alternatif)
Capot : Polyamide Ral 9016 + 30 F.V., auto-extinguible
Fixation à la vanne : Bague filetée M30 x 1,5

Montage

• Retirer la poignée ou le capuchon du corps de la vanne.
• Mettre en place le moteur et serrer manuellement sur le corps de la vanne la bague de fixation du moteur. NE PAS utiliser de clé plate, clé à pipe ou autre.
• Connecter les fils électriques.
• Attention : Le moteur ne doit pas être installé sous le corps de la vanne.
