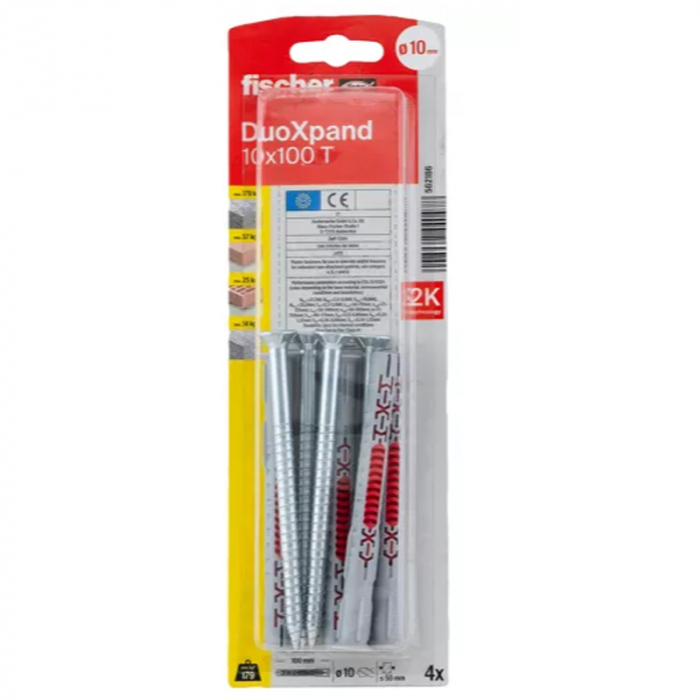

4 chevilles rallongées universelles DuoXpand Ø10 x 100 mm T en acier électrozingué avec 4 vis Ø7 x 107 mm - Fischer

4 chevilles rallongées universelles DuoXpand Ø10 x 100 mm T en acier électrozingué avec 4 vis Ø7 x 107 mm - Fischer

La cheville rallongée Fischer DuoXpand avec deux profondeurs d'ancrage et sa vis à tête fraisée Fischer est agréée pour la fixation multiple d'applications non-structurelles dans le béton, la maçonnerie et le béton cellulaire. En raison de sa géométrie lamellaire spéciale et de la combinaison de matières, la cheville s'expanse de manière optimale et en douceur dans le matériau de construction. La gamme comprend les diamètres 8 et 10 et des longueurs de cheville jusqu'à 230 mm. La DuoXpand avec vis à tête fraisée est particulièrement adaptée à la fixation d'éléments en bois dans le béton et la maçonnerie.

Données techniques

• Diamètre nominal du foret : 10 mm
• Profondeur de perçage mini. pour installation traversante : 110 mm
• Épaisseur à fixer pour profondeur d'ancrage : 50 mm
• Épaisseur à fixer pour profondeur d'ancrage : 70 mm
• Longueur de cheville : 100 mm
• Empreinte : TX 40

Caractéristiques principales

1. Combinaison astucieuse entre conception et matières pour une installation sûre dans le matériau de construction.
2. Élément d'expansion avec deux profondeurs d'ancrage pour une utilisation flexible.
3. Fixation multiple agréée pour applications non-structurelles dans le béton et la maçonnerie.
4. Les ergots anti-rotation empêchent la cheville de tourner dans le trou lors de l'installation.
5. Vis de sécurité à tête fraisée pré-montée.

Avantages

1. Cheville bi-matière qui s'adapte à tous les matériaux de construction et permet une utilisation universelle.
2. Le corps principal gris en nylon de haute qualité assure la résistance de la fixation, tandis que le composant rouge assure une expansion optimale et une sécurité supplémentaire.
3. La vis de sécurité pré montée est parfaitement adaptée à la cheville et permet un gain de temps lors de l'installation.
4. La géométrie lamellaire brevetée assure une expansion douce dans le matériau de construction évitant ainsi d'endommager les parois des matériaux creux et permettant un ancrage près du bord.
5. L'évaluation technique européenne (ETE) pour fixations multiples pour les applications non-structurelles garantit une tenue sûre dans toutes les classes de matériaux de construction.

Applications

• Ossatures de façade métalliques ou en bois
• Fenêtre
• Portails et portes
• Placards
• Meubles de cuisine
• Pièces de bois équarries
• Constructions bois
• Carpots
• Menuiseries
• Meubles de cuisines
• Consoles TV
• Chemin de câbles

Matériaux

• Béton > C12/15
• Brique pleine
• Brique pleine silico-calcaire
• Bloc plein en béton léger
• Brique à perforation verticale
• Brique silico-calcaire perforée
• Bloc creux en béton léger
• Béton cellulaire

Autorisations

• ETA-21/0324
• DoP No.0244
• REPORT NO.: 21-010-3 (1)

Montage

1. La DuoXpand est adaptée à une installation traversante.
2. Dans les matériaux de construction pleins, la géométrie de la cheville garantit une répartition égale de la charge dans le support.
3. Dans les briques perforées, les lamelles s'expansent au niveau des parois et créent un verrouillage de forme dans les cavités.
4. La géométrie de la cheville garantit une expansion douce dans le matériau de construction évitant ainsi d'endommager les parois des matériaux creux.
5. Particulièrement adaptée pour la fixation d'éléments en bois.
