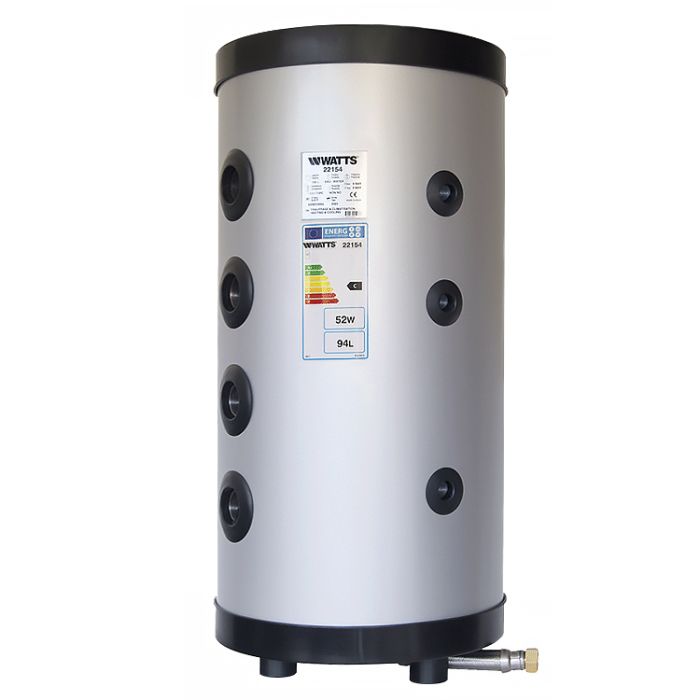

Ballon tampon 100L pour systèmes primaires de PAC et de refroidissement - Watts

Ballon tampon 100L pour systèmes primaires de PAC et de refroidissement - Watts

Les ballons tampon Watts sont conçus pour réduire les cycles de démarrage/arrêt de l'unité de refroidissement ou de la pompe à chaleur face à des fluctuations rapides de température.

Cette approche favorise la prolongation de la durée de vie des pompes à chaleur et favorise les économies d'énergie en maintenant la température de l'eau chauffée de manière constante.

Application

L’installation d’un ballon tampon est indispensable dans un circuit de pompe à chaleur.

Il est installé entre la PAC et les émetteurs de chaleur d’un réseau de chauffage hydraulique.

Attention, absence de revêtement interne, ils ne doivent donc pas être installés dans un système secondaire (ouvert).

Attention, ne convient pas aux installations ECS.

Caractéristiques techniques

Fabriqués conformément aux directives 2014/68/UE et 2009/125/CE

Résistant au chocs.

Possibilité d'ajouter des accessoires (thermomètre) grâce aux piquages supplémentaires.

Piquages protégés par des bouchons en plastique lors du transport.

Inclus des bouchons galva.

Installation facilitée grâce à la fixation murale en option.

Piquages principaux : 4x2

Piquages supplémentaires : 3

Poids : 26 kg

Volume réel (litre) : 94

Pression de service max : 6 bar

Température : -10°C à 110°C

% max Glycol admis : 49%

Isolation thermique : Polyuréthane rigide

Épaisseur d'isolation : 30 mm

Matériaux : Acier

Finition extérieure : Feuille d'aluminium laquée lisse satinée

Cale avec adhésif : 3 pieds assemblés

Directive ErP : C

4 bouchons galvanisés (non montés) : 1"1/2

Fixation murale incluse (non montée) : en option

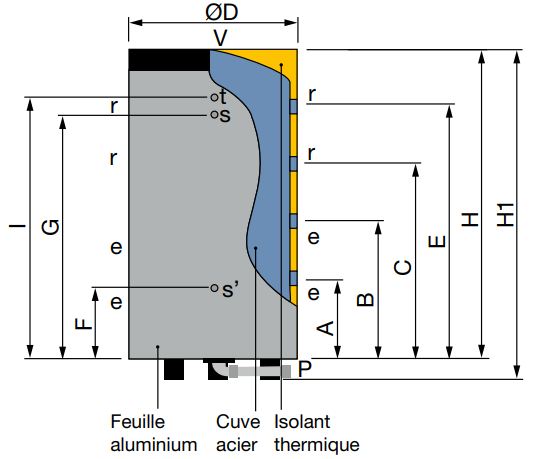

Encombrement

e/e, piquages principaux : 4 x 1"1/2  F

r/r, piquages principaux : 4 x 1"1/2  F

V supérieur : 1" F

P inférieur : 1" F

t, piquage supplémentaire : 1/2" F

s, piquage supplémentaire : 1/2" F

s', piquage supplémentaire : 1/2" F

Ø D, diamètre extérieur : 460 mm

H : 890 mm

H1 : 950 mm

A : 205 mm

B : 365 mm

C : 525 mm

E : 685 mm

F : 225 mm

G : 385 mm

I : 660 mm

Schéma de principe de pompe à chaleur

Installation

Le ballon 100L est livré avec 3 pieds. Une fixation murale est disponible en complément.

Le volume tampon à 4 piquages permet de maintenir un débit constant dans la pompe à chaleur et conforme à l’écart de température d’eau de 5 à 7 K requis pour la machine, en particulier lorsque plusieurs circuits équipés d’émetteurs différents sont alimentés.

Il convient de respecter un débit primaire dans la pompe à chaleur supérieur à la somme des débits secondaires des circuits.

Toutefois, le sur-débit au primaire doit être limité à 30% par rapport au secondaire.

La vanne d’équilibrage en série avec la pompe à chaleur doit être réglée, d’autant que les pertes de charge dans le circuit sont faibles.

2 installations sont possibles :

- La pose en série : elle permet uniquement d’ajouter un volume d’eau dans l’installation

- La pose en découplage avec circulateur : elle permet également de profiter de deux zones de chauffage indépendantes. Le fait de coupler le ballon à une vanne mélangeuse (ou vanne motorisée) permet, par exemple, d’alimenter à la fois un plancher chauffant au rez-de-chaussée et un réseau de radiateurs à l’étage.
