Pourquoi un bouclage sur votre réseau d’eau chaude sanitaire ?

Votre production d’eau chaude ne peut pas se situer à proximité immédiate de tous vos points de puisage.

Vous avez pu constater que lorsque vous ouvrez votre robinet d’eau chaude, vous avez d’abord de l’eau froide, puis seulement après quelques secondes d’attente, de l’eau chaude.

Il s’agit là d’un phénomène simple. Si vous n’avez pas ouvert votre robinet d’eau chaude depuis quelques temps, l’eau dans votre canalisation a subi un refroidissement naturel.

Plus la longueur de la tuyauterie est importante, entre votre réserve ou production d’eau chaude et votre robinet de puisage, plus le temps est important pour obtenir de l’eau chaude.

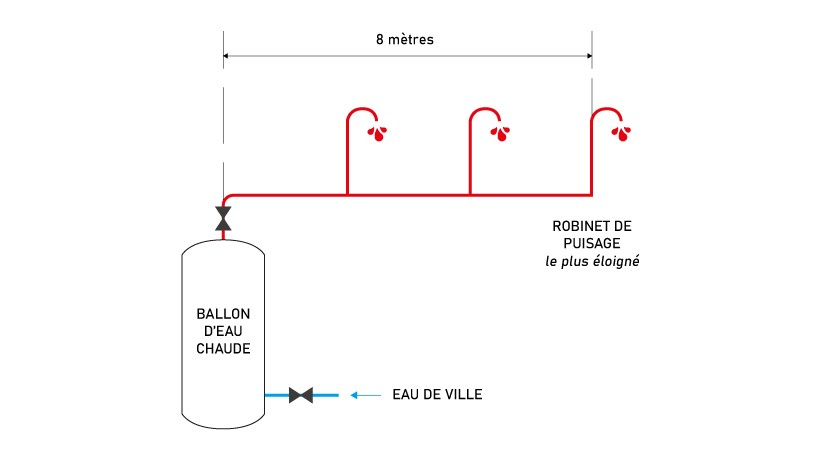

Ce temps d’attente est tolérable si votre canalisation ne mesure pas plus de 8 mètres entre votre production d’eau chaude et votre robinet.

sdchéma1-wilo

Au-delà de cet inconvénient, on peut également constater trois conséquences :

1) Vous risquez de vous brûler en ouvrant totalement votre robinet d’eau chaude

2) La stagnation d’eau dans votre canalisation peut devenir le siège du développement des légionelles

3) L’attente de l’eau chaude génère une perte importante d’eau

Il existe une solution pour remédier à ce problème :

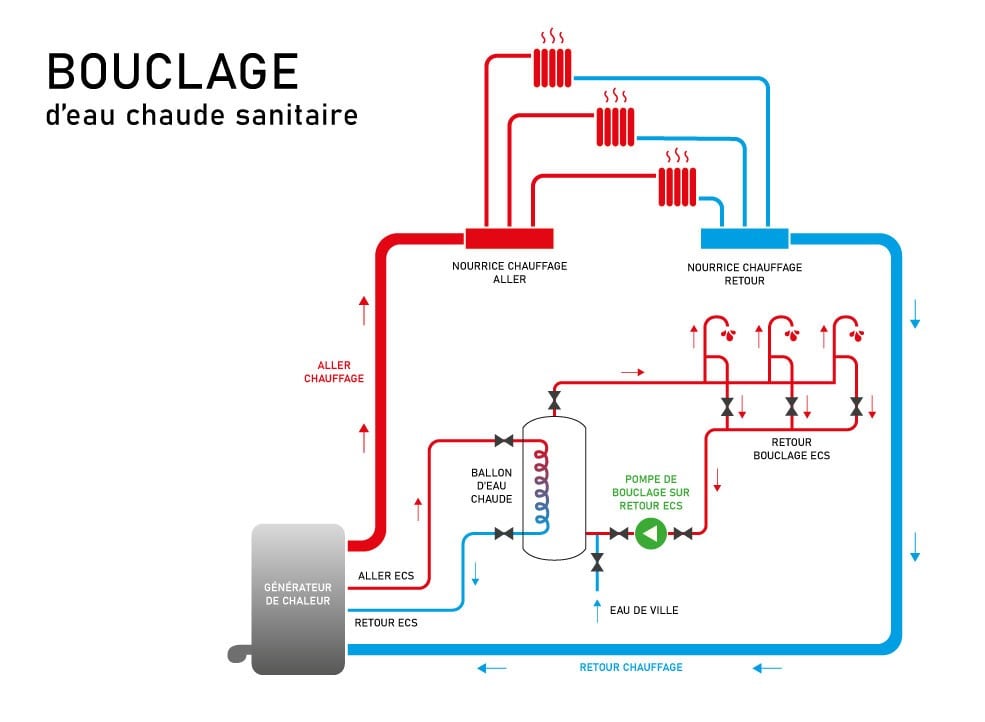

• Le bouclage d’eau chaude sanitaire grâce à la mise en place d’un retour de l’eau chaude vers votre réserve d’eau et la pose d’une pompe de bouclage sur ce retour

schéma2-wilo

Il est nécessaire d’adapter votre pompe de bouclage d’eau sanitaire en fonction de la déperdition calorifique des tuyauteries de votre installation :

• Votre pompe doit permettre de vaincre la perte de charge de votre installation grâce à sa hauteur manométrique.

• Il est important que la vitesse de circulation dans les canalisations de retour soit au minimum de 0,2 mètres par seconde.

Il est néanmoins conseillé une vitesse proche de 0,5 mètres par seconde.

• En dernier lieu la température de l’eau chaude sanitaire doit être en tout point du réseau supérieur à 50 degrés.

Attention, il peut être nécessaire de mettre en place des mitigeurs d’eau chaude afin d’éviter toute brûlure lors du puisage de l’eau chaude.

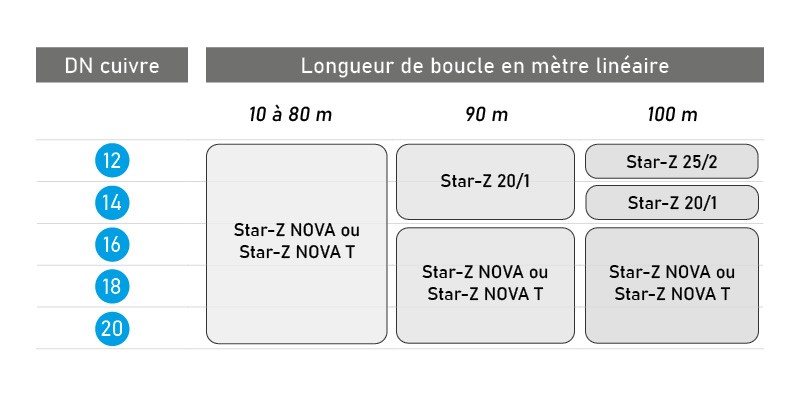

Afin de mieux sélectionner votre pompe de bouclage Wilo, voici un récapitulatif :

schéma3-wilo

Néanmoins, il reste judicieux de faire appel à un bureau d’étude fluide afin de dimensionner précisément votre pompe de bouclage.
