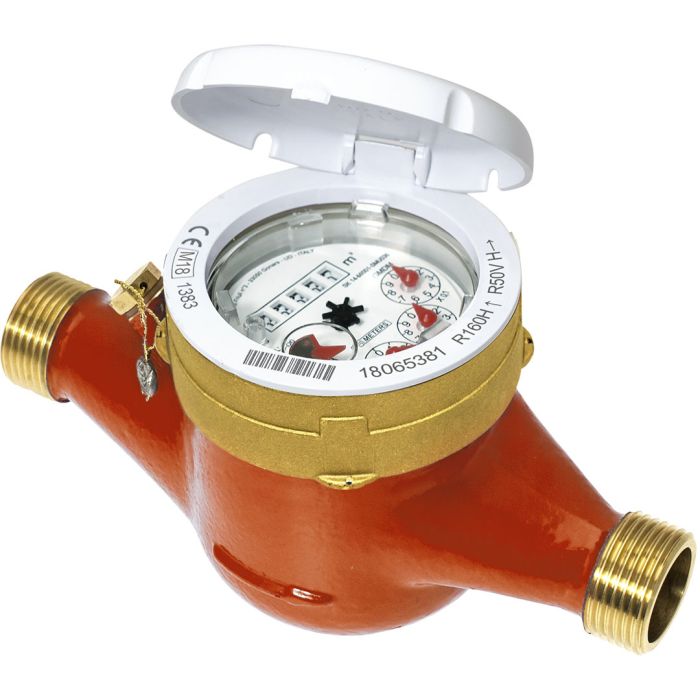

Compteur 1ère prise eau chaude à jets multiples - Écartement 190 mm - calibre 20 - Mâle 1" (26/34) - Sferaco

Compteur 1ère prise eau chaude à jets multiples - PN16 - calibre 20 - Mâle 1" (26/34) - Sferaco

Le compteur d'eau chaude à jets multiples première prise MID R100 est un dispositif de mesure avancé, conçu pour répondre aux besoins des systèmes modernes de gestion de l'eau chaude. Grâce à sa conception innovante et sa certification MID (Measuring Instruments Directive), ce compteur garantit une précision élevée et une fiabilité optimale, même dans des conditions d'utilisation intensives ou variées. L'un des atouts majeurs de ce compteur est son pré-équipement pour la télérelève, une fonctionnalité essentielle pour les installations nécessitant un suivi à distance des consommations d'eau chaude. Il est compatible avec un module MBUS Radio ou MBUS Filaire, qui peut être facilement clipsé directement sur le compteur. Cette modularité permet une intégration rapide et efficace dans des systèmes de gestion connectés, offrant une solution clé en main pour la collecte et l’analyse des données de consommation.

Idéal pour les installations résidentielles, commerciales ou industrielles, le compteur d’eau chaude à jets multiples MID R100 offreune durabilité exceptionnelle et une maintenance simplifiée. Sa technologie à jets multiples permet une mesure précise et stable, même dans des conditions de débit irrégulier, assurant une performance optimale sur le long terme.

Données techniques

• Calibre 20
• Raccordement : Fileté Mâle BSP 1" (26/34)
• Écartement 190 mm (Voir plan)
• Cadran sec avec capot orientable
• Lecture directe sur 5 rouleaux (lecture possible avec système radio monté)
• Température mini : +30°C
• Température maxi : +90°C
• Pression maxi : 16 Bar
• Caractéristiques : Turbine à jets multiples
• Pré-équipé télérelève
• Entrainement magnétique
• Matière : Corps Laiton CB770S-4MS
• Compteur pré-équipé avec capteur inductif pour radio transmission M-BUS sans fil ou filaire ou émetteur à impulsions
• Corps laiton 4MS
• Indice de protection IP68

Montage

Les tuyauteries doivent être parfaitement nettoyées et exemptes de toutes impuretés pouvant endommager le compteur. Les tuyauteries doivent être parfaitement alignées et leur supportage suffisamment dimensionné afin que les compteurs ne supportent aucune contrainte extérieure. L’utilisation d’un kit support de compteur est fortement recommandée. L’assemblage des compteurs sur les tuyauteries doit être réalisé avec des raccords à portées de joints plates. Le serrage des embouts doit être réalisé avec des outils adéquats afin de ne pas endommager les embouts. Le couple nécessaire à l’assemblage ne doit pas provoquer de tensions ni déformations de la structure des embouts. La mise en place d’un filtre additionnel en amont du compteur est nécessaire si des particules solides sont contenues dans l’eau. Installer un robinet avant le compteur et après le compteur afin de pouvoir l’isoler et le démonter si besoin. Il est également recommandé d’installer un clapet antipollution après le compteur (entre le compteur et le robinet après compteur) afin de protéger le réseau d’un retour d’eau polluée.

Lors des essais sous pression ou épreuve des tuyauteries les compteurs devront être déposés pour éviter tous risques liés à la surpression et aux coups de bélier qui pourraient endommagés la turbine.

Mise en service

La mise sous pression doit être progressive pour ne pas endommager le mécanisme. Le compteur doit être protégé des risques d’inondation de pluie et de gel. Eviter l’exposition directe au rayonnement solaire.

Normalisations

1. Fabricant certifié ISO 9001 : 2015 et ISO 14001 : 2015
2. DIRECTIVE 2014/68/UE : Produits exclus de la directive ( article 1, § 2b )
3. Compteurs certifiés selon la directive MID 2014/32/UE Annexe III MI-001
4. Attestation conformité sanitaire Française : A.C.S. N° 20 ACC LY 428
5. Filetage mâle BSP cylindrique suivant la norme ISO 228-1
6. Transmission radio selon le protocole MBUS EN13757-4
