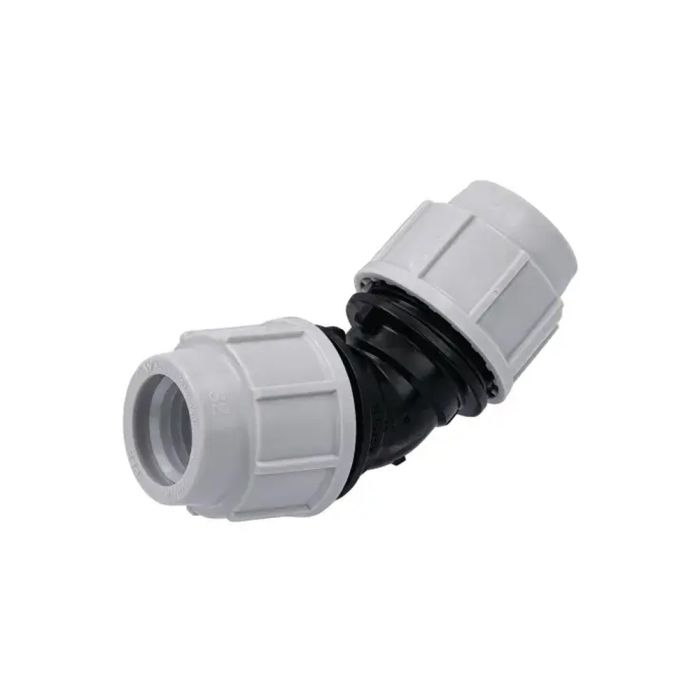

Coude 45° à compression Série 7 PE Ø63 - Plasson

Coude 45° à compression Série 7 PE Ø63 - Plasson

Raccord à compression à 45° pour systèmes de canalisations sous pression.
Permet l'assemblage à 45° de 2 tubes en PEHD de diamètres égaux.
Fonctionne par un principe de compression : lors du vissage manuel ou à l'aide d'une clé adaptée des écrous situés aux extrémités, une bague de crampage interne vient mordre la surface extérieure du tube pour empêcher tout déboîtement sous l'effet de la pression.
Ce composant est couramment employé dans les réseaux d'adduction d'eau potable, l'irrigation agricole et les branchements extérieurs en raison de sa simplicité de pose et de sa résistance mécanique aux contraintes mécaniques du sol.

Avantages

• Étanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
• Insertion du tube sans démontage du raccord.
• Joint trapézoïdal : chanfreinage conseillé

Caractéristiques techniques

Matière du corps : Polypropylène, copolymère haute qualité
Matière écrous : Polypropylène, copolymère haute qualité
Matière bagues de crampage : Polyacétal
Normes : ISO 17885: 2021
Certification : ACS
PN à 20°C : 16 bar
Matériau joint : NBR
Température de fluide max : 40°C, détimbrage à partir de 20°C

Dimensions (Voir schéma)

d : 63 mm
E : 113 mm
A : 130 mm
I : 110 mm
