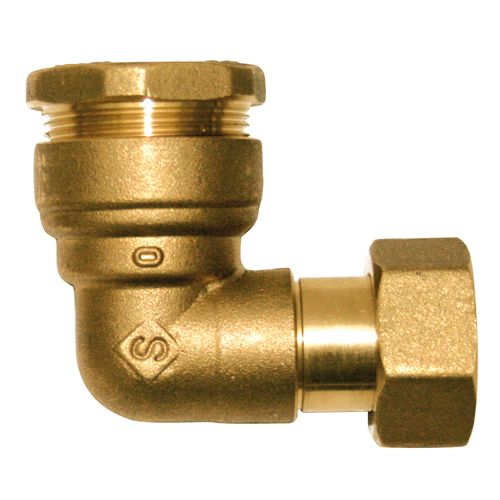

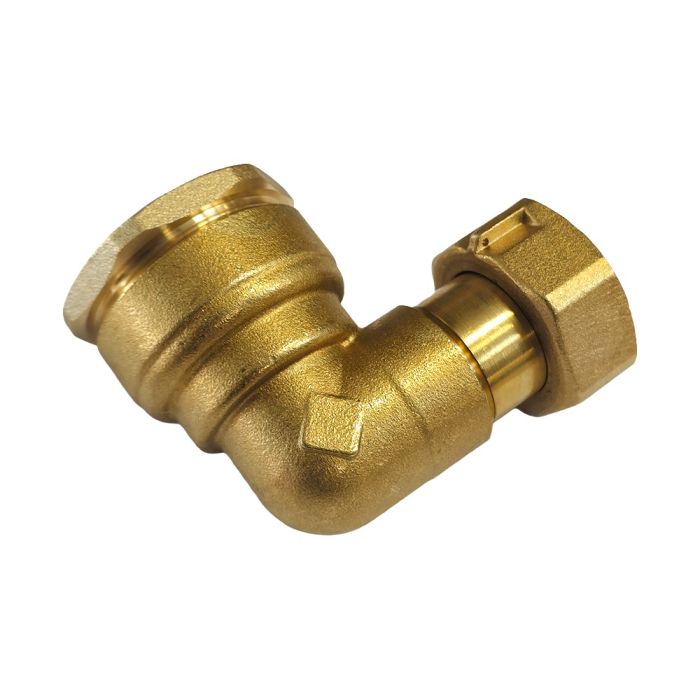

Coude laiton 90° femelle écrou libre 1" (26/34) pour tube PE Ø32 - Somatherm

Coude laiton 90° femelle écrou libre 1" (26/34) pour tube PE Ø32 - Somatherm

Le coude laiton 90° pour tube PE est un raccord utilisé principalement dans les installations de plomberie et d’irrigation. Il permet de changer la direction d’un réseau de canalisation en assurant un angle de 90 degrés, tout en garantissant une connexion fiable et durable entre deux tubes en polyéthylène (PE). Son matériau, alliage de cuivre et de zinc, lui confère une excellente résistance à la corrosion et une grande robustesse. Il est conçu pour être utilisé avec des tubes en polyéthylène, un matériau couramment employé dans les réseaux d’alimentation en eau potable, l’irrigation agricole et certains systèmes industriels. Grâce à son système de fixation, il ne nécessite pas de soudure ni d’outillage spécifique. Il suffit d’insérer le tube PE dans le raccord et de serrer l’écrou pour obtenir une connexion sûre et étanche.

Données techniques

• Composé d'un corps, d'une bague plate, d'un écrou et d'une bague crantée conique en laiton pour une bonne tenue dans le temps
• Raccordement d'entrée pour tube PE de diamètre extérieur Ø32
• Filetage femelle écrou libre 1" (26/34)
• Angle : 90°
• Pression de service : 20 bar
• Température de service : -10° à +80°C
• Le joint torique intégré en EPDM garantit une grande résistance et une étanchéité optimale
• Permet l'installation d'un circuit en tube PE sans risque d'erreur dans le sens de montage des raccords
• Normé ACS
• Conception française
• Garantie 5 ans

La bague crantée conique à sens unique de montage renforce la résistance mécanique de l'écrou à la flexion (anti-arrachement) et facilite le montage, tout en éviant le risque d'erreur (système SUMO : Sens Unique de Montage)

Précautions d'emploi

1. Toujours couper le tube PE avec un coupe tube approprié en s'assurant que la section du tube est propre et ébavurée
2. Marquer le tube pour visualiser la longueur d'emboîtage du tube dans le raccord
3. Bien insérer le tube dans le raccord jusqu’à la butée
4. Serrer l’écrou sur le corps du raccord à l’aide de deux clés sans excéder un couple de serrage de 20 Nm
