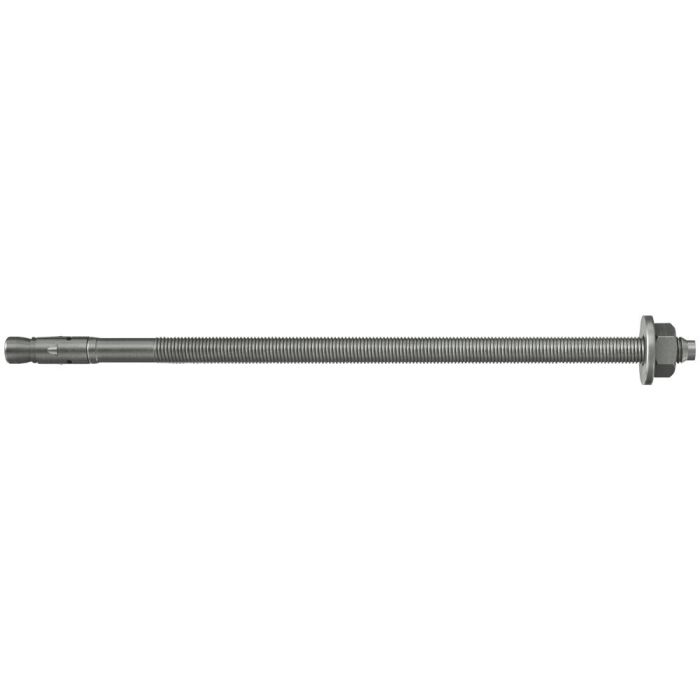

20 Goujons d'ancrage avec Rondelle FAZ II Plus 12x110 mm en acier inoxydable GS R - Fischer

20 Goujons d'ancrage avec Rondelle FAZ II Plus 12x110 mm en acier inoxydable GS R - Fischer

Le goujon d'ancrage FAZ II GS avec rondelle large est le goujon d'ancrage pour les exigences les plus élevées. Avec la cheville en acier électrozingué et acier inoxydable, des charges lourdes sont sécurisées dans le béton fissuré et non fissuré. La cheville métallique avec rondelle large est parfaite pour la fixation par exemple d'éléments en métal avec trous oblongs. Grâce à ses deux profondeurs d'ancrage et à son installation simple, le FAZ II GS peut être utilisé de façon particulièrement flexible. La bague d'expansion à toute épreuve introduit les charges dans le béton de façon particulièrement sûre et permet les résistances les plus élevées.

Données techniques

• Homologation ETA
• Agrément sismique : C1 / C2
• Diamètre nominal du foret : 12 mm
• Profondeur de perçage mini. pour installation traversante : 100 mm
• Épaisseur à fixer maxi. : 10 / 30 mm
• Longueur de l'ancrage : 110 mm
• Filetage : M12 x 61 mm
• Ouverture de clé : 19 mm
• Quantité : 20 pièces

Applications et autorisations

1. Applications : Platines avec trous oblongs ; Ossatures de façades avec trous oblongs ; Constructions bois ; Tirant ; Ancrage de poutres
2. Matériaux : Béton C20/25 à C50/60, fissuré et non fissuré ; Béton C12/15 ; Béton C80/95 ; Béton à fibres d’acier ; Brique solide sable-chaux
3. Autorisations : ETA-19/0520 ; DoP No. 0334

Instructions de montage

Le FAZ II Plus GS convient pour les montages en attente et traversants ; dans certaines conditions également pour le montage à distance.

1. Avant le montage, l'écrou hexagonal doit être placé dans la position optimale (l'extrémité du goujon dépasse d'environ 3 mm de l'écrou).
2. Lors du serrage, le goujon est tiré dans la bague d'expansion et s'expanse contre la paroi du trou de forage.
3. Pour le montage en série, nous recommandons l'utilisation de l'outil de pose pour goujons d'ancrages FABS (article n° 077937.)

Avantages du goujon

1. Grâce à sa rondelle spéciale, le FAZ II Plus GS convient pour la fixation d'éléments métalliques avec trous oblongs et aide à réduire les efforts pour l'installation.
2. Le diamètre extérieur significativement plus important de la rondelle du FAZ II Plus 16 GS garantit une surface d'appui supérieure et permet son utilisation dans la construction bois.
3. Montage rapide et facile sans nettoyage de trou de forage (M8-M24).
4. De nombreux certificats d’homologation pour différents matériaux de substrat (béton C12/15-C80/90, béton renforcé de fibres d’acier, brique solide sable-chaux) augmentent le nombre d’applications et de domaines d’utilisation.
5. Avec la nouvelle évaluation (ETA), les résistances à la traction augmentent de manière décisive. En conséquence, moins de points de fixation et d’ancrages sont nécessaires.
6. L’évaluation ETA, ainsi que d’autres rapports d’essai (RWS, ZTV, ETK), garantissent des charges élevées en cas d’incendie.
7. Une évaluation externe indépendante confirme la durée de vie des mouillages jusqu’à 120 ans. Ainsi, le FAZ II Plus dure plus longtemps qu’un siècle et convient parfaitement aux grands projets de construction durables (M10-M16).
8. Les profondeurs d’ancrage variables permettent un réglage millimétrique des charges.
