20 goujons d'ancrage FBN II Ø12 x 144 mm galvanisé à chaud - Fischer

20 goujons d'ancrage FBN II Ø12 x 144 mm galvanisé à chaud -  Fischer

Le goujon d'ancrage FBN II est une fixation métallique pour des applications économiques dans le béton non fissuré. La partie filetée longue et les 2 profondeurs d'ancrage permettent une mise en oeuvre particulièrement flexible. En plus des installations en attente et traversantes, le goujon d'ancrage convient également pour les montages à distance. Le goujon d'ancrage en acier galvanisé à chaud convient pour la fixation de garde-corps, mains courantes ou consoles.

Les principaux avantages de vos goujons :

1. Avec le document d'évaluation (ETA), la version en acier galvanisé à chaud est couverte pour une utilisation externe avec une durée de vie variable en fonction de l'environnement et des conditions de corrosion.
2. Le FBN II atteint la résistance la plus élevée avec la profondeur d'ancrage standard. Ceci signifie moins de points de fixation et des platines plus petites.
3. Si la profondeur d'ancrage réduite est utilisée, ceci diminue la profondeur de perçage et simplifie l'installation.
4. Le filetage long permet les ajustements. De plus, le FBN II convient également pour les installations déportées. Ceci accroit la flexibilité.
5. Montage simple grâce à un nombre réduit de coups de marteau et à un glissement minimal.

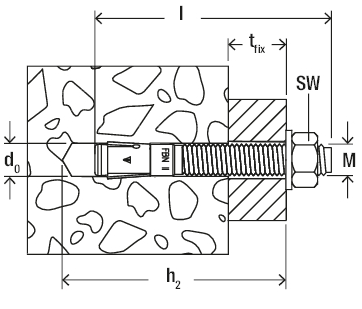

Données techniques

• Homologation ETE
• Diamètre nominal du foret : 12 mm
• Profondeur de perçage mini. pour installation traversante : 135 mm
• Longueur de l'ancrage : 144 mm
• Épaisseur à fixer maxi. : 50 / 65 mm
• Filetage (Ø x Longueur) : M12 x 99 mm
• Ouverture de clé  : 19 mm
• Conditionnement : Boite à bec verseur
• Quantité : 20

Applications

• Constructions métalliques
• Barres d'appui
• Consoles
• Echelles
• Chemins de câbles
• Machines
• Escaliers
• Portails
• Façades

Matériaux

• Agréée pour : Béton C20/25 à C50/60, non fissuré
• Convient également pour : Béton C12/15 / Pierre naturelle à structure dense

Autorisations

• ETA-07/0211
• ETA-18/0101
• DoP No. 0098
• DoP No. 0268

La fixation économique en acier galvanisé à chaud pour le béton non fissuré

1. La profondeur d'ancrage standard atteint les résistances les plus élevées. Un nombre réduit de points de fixation est de ce fait nécessaire et des platines plus petites peuvent être utilisées.
2. La profondeur d'ancrage réduite réduit la profondeur du trou de forage. Ceci minimise le temps nécessaire à l'installation tout en augmentant la flexibilité.
3. Le premier goujon galvanisé à chaud évalué pour une utilisation dans des environnements humides et en extérieur
4. Le filetage long permet les ajustements et installations déportées, ce qui augmente la flexibilité.
5. Un nombre réduit de coups de marteau et le faible glissement lors du serrage assurent une installation extrêmement facile.
6. Le guidage de la tige évite d'endommager le filetage, ce qui assure un montage et un démontage rapides de la pièce à fixer.

Montage / fonctionnement

• Le goujon FBN II convient pour le montage en attente et le montage traversant ; dans certaines conditions, il convient également pour le montage à distance.
• Avant le montage, placer l'écrou hexagonal dans la position optimale (l'extrémité du goujon doit dépasser d'environ 3 mm de l'écrou).
• Lors du serrage, le goujon est tiré dans la bague d'expansion et l'expanse contre les parois du trou de forage.
• Le marquage de tête permet un contrôle aisé de l'ancrage.
• Pour l'installation en série, nous recommandons l'utilisation de l'outil de pose pour goujons d'ancrage FABS (article n° 077937.)
