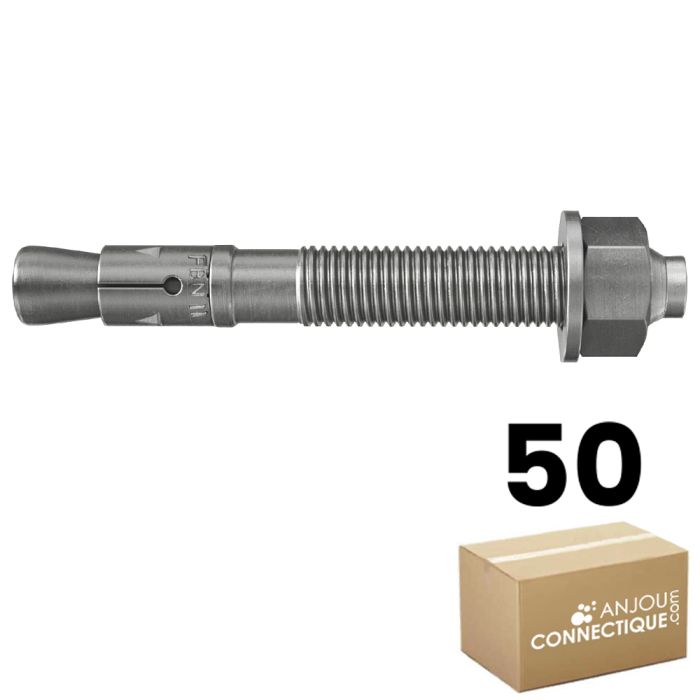

50 Goujons en inox FBN II 10/10 A4 - pour béton non fissuré - Fischer

50 Goujons en inox FBN II 10/10 A4 - pour béton non fissuré - Fischer

Le goujon d'ancrage FBN II est une fixation métallique pour des applications économiques dans le béton non fissuré. La partie filetée longue et les 2 profondeurs d'ancrage permettent une mise en oeuvre particulièrement flexible. En plus des installations en attente et traversantes, le goujon d'ancrage convient également pour les montages à distance. Dans sa version en acier inoxydable, le goujon d'ancrage convient pour la fixation à l'extérieur d'ossatures de façades, échelles et consoles. La profondeur d'ancrage standard permet d'atteindre des résistances maximales. Moins de points de fixations et des platines plus petites sont ainsi nécessaires. Son filetage long permet les ajustements et installations déportées, ce qui augmente la flexibilité. De plus, le guidage de la tige évite d'endommager le filetage, ce qui assure un montage et un démontage rapides de la pièce à fixer. La profondeur d'ancrage réduite diminue la profondeur de perçage, ce qui réduit le temps d'installation et accroit la flexibilité. Ce qui permet un nombre réduit de coups de marteau et le faible glissement lors du serrage assurent une installation extrêmement facile.

Données techniques du goujon

• Homologation ETA
• Diamètre nominal du foret : 10 mm
• profondeur de perçage mini. pour installation traversante : 78 mm
• Longueur de l'ancrage : 85 mm
• Épaisseur à fixer maxi. hef,stand/hef,red : 10 / 20 mm
• Ouverture de clé  : 17 mm
• Conditionnement : Boite à bec verseur
• Quantité : 50 Pièces

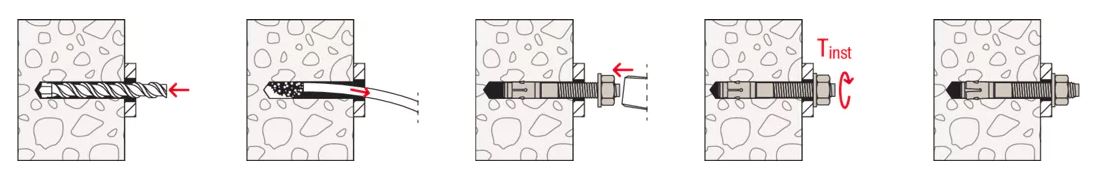

Instructions de montage du goujon

1. Le goujon FBN II convient pour le montage en attente et le montage traversant ; dans certaines conditions, il convient également pour le montage à distance.
2. Avant le montage, placer l'écrou hexagonal dans la position optimale (l'extrémité du goujon doit dépasser d'environ 3 mm de l'écrou).
3. Lors du serrage, le goujon est tiré dans la bague d'expansion et l'expanse contre les parois du trou de forage.
4. Le marquage de tête permet un contrôle aisé de l'ancrage.

Applications et autorisations

Applications

• Constructions métalliques
• Barres d'appui
• Consoles
• Echelles
• Chemins de câbles
• Machines
• Escaliers
• Portails
• Façades

Agréé pour

• Béton C20/25 à C50/60, non fissuré

Convient également à

• Béton C12/15
• Pierre naturelle à structure dense

Autorisations

• ETA-07/0211
• DoP No. 0192
