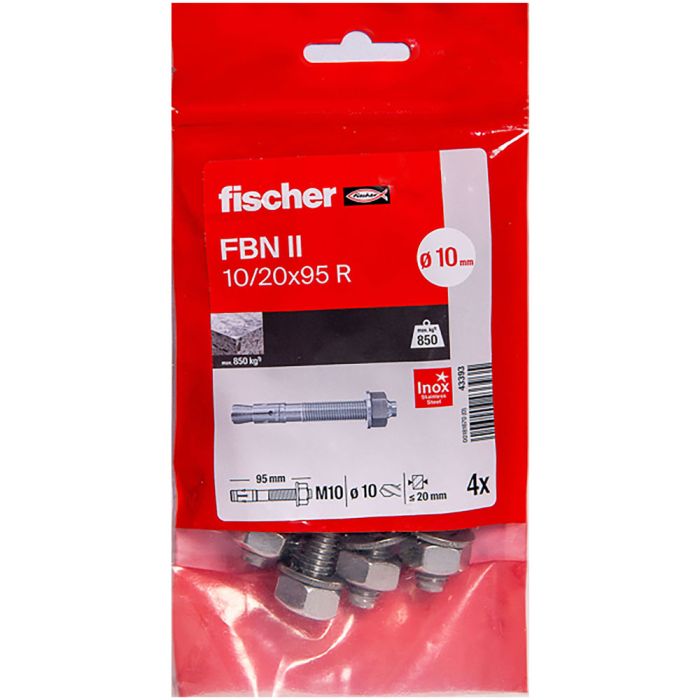

4 goujons FBN II Ø10 x 95 mm A4 /4B en acier inoxydable - Fischer

4 goujons FBN II Ø10 x 95 mm A4 /4B en acier inoxydable - Fischer

Le goujon d'ancrage FBN II est une fixation métallique pour des applications économiques dans le béton non fissuré. La partie filetée longue et les 2 profondeurs d'ancrage permettent une mise en oeuvre particulièrement flexible. En plus des installations en attente et traversantes, le goujon d'ancrage convient également pour les montages à distance. Dans sa version en acier inoxydable, le goujon d'ancrage convient pour la fixation à l'extérieur d'ossatures de façades, échelles et consoles.

Données techniques

• Homologation ETE
• Diamètre nominal du foret : 10 mm
• Profondeur de perçage mini. pour installation traversante : 88 mm
• Longueur de l'ancrage : 95 mm
• Épaisseur à fixer maxi. : 20 / 30 mm
• Filetage (Ø x Longueur) : M10 x 56 mm
• Ouverture de clé : 17 mm
• Applications : constructions métalliques, barres d'appui, consoles, échelles, chemins de câbles, machines, escaliers, portails, façades
• Matériaux : bBéton C20/25 à C50/60, non fissuré, béton C12/15, pierre naturelle à structure dense
• Autorisations : ETA-07/0211, DoP No. 0192

Fonctionnement / Montage

1. Le goujon FBN II convient pour le montage en attente et le montage traversant ; dans certaines conditions, il convient également pour le montage à distance.
2. Avant le montage, placer l'écrou hexagonal dans la position optimale (l'extrémité du goujon doit dépasser d'environ 3 mm de l'écrou).
3. Lors du serrage, le goujon est tiré dans la bague d'expansion et l'expanse contre les parois du trou de forage.
4. Le marquage de tête permet un contrôle aisé de l'ancrage.
5. Pour l'installation en série, nous recommandons l'utilisation de l'outil de pose pour goujons d'ancrage FABS (article n° 077937.)

Avantages

1. La profondeur d'ancrage standard permet d'atteindre des résistances maximales. Moins de points de fixations et des platines plus petites sont ainsi nécessaires.
2. La profondeur d'ancrage réduite diminue la profondeur de perçage, ce qui réduit le temps d'installation et accroit la flexibilité.
3. Le filetage long permet les ajustements et installations déportées, ce qui augmente la flexibilité.
4. Un nombre réduit de coups de marteau et le faible glissement lors du serrage assurent une installation extrêmement facile.
5. Le guidage de la tige évite d'endommager le filetage, ce qui assure un montage et un démontage rapides de la pièce à fixer.
