Groupe de sécurité NF-ACS droit 3/4"(20/27) avec siphon - Watts

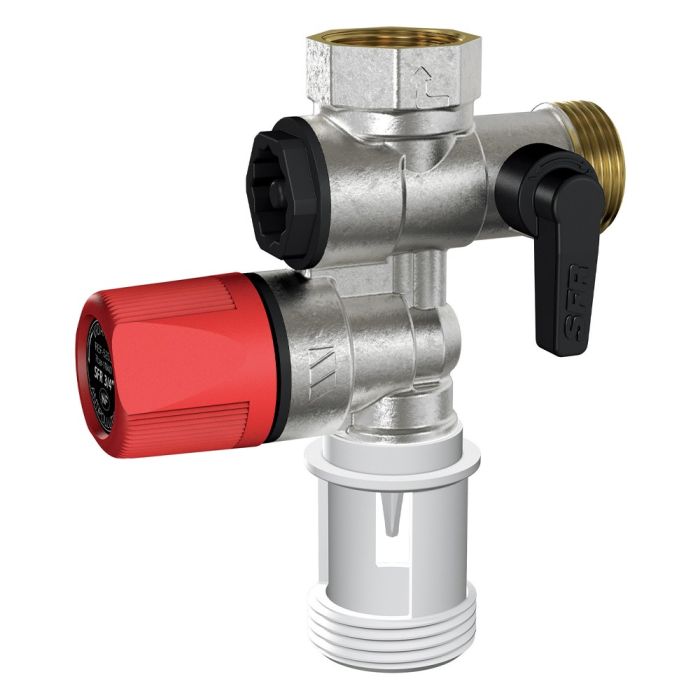

Groupe de sécurité NF-ACS droit 3/4"(20/27) avec siphon

Le groupe de sécurité est utilisé pour protéger le chauffe-eau à accumulation contre les excès de pression, et interdire le retour de l’eau chaude dans le circuit d’alimentation eau froide.
La vidange est assurée par la soupape de sûreté.
Celle-ci peut être actionnée manuellement : une fois ouverte, l’eau sous pression est évacuée.

Avantages

• Grand débit de remplissage de plus de 4000 l/h sous 1 bar.
• Conception du siège de soupape limitant les risques de fuites, par un meilleur dégagement des impuretés.
• Encombrement permettant l’interchangeabilité avec les principaux acteurs du marché.
• Pour chauffe-eau à accumulation jusqu’à 10 kW de puissance utile maximale.
• Bille laiton poli, moins sujette à l’entartrage.
• Conforme à la norme NF EN 1487, NF EN 1717.
• Conformité sanitaire ACS et Belgaqua.

Caractéristiques techniques

DN : 3/4" (20/27)
Raccordement : Femelle
Pression de Fonctionnement Admissible : 7 bar
Température d'utilisation : Eau froide du réseau
Fluides admis : Eau

Installation

• Le groupe de sécurité doit être installé sur un chauffe-eau de puissance utile maximale de 10kW.
• Pour éviter toute corrosion due à un phénomène de pile entre les deux métaux, il est recommandé d’installer un Raccord Isolant
• Diélectrique (R.I.D.), entre la tubulure du ballon et le groupe de sécurité.
• Il est également recommandé de monter un réducteur de pression en AMONT du groupe de sécurité.
• Le diamètre de la tuyauterie de vidange doit être au minimum de 25 mm. La rupture de charge doit rester libre de toute obstruction.

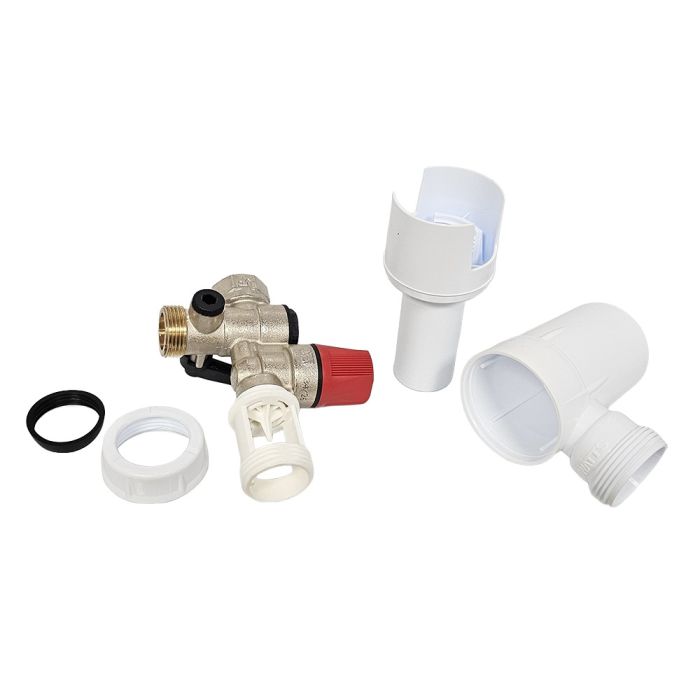

• Un siphon doit être installé à la sortie du groupe de sécurité.
