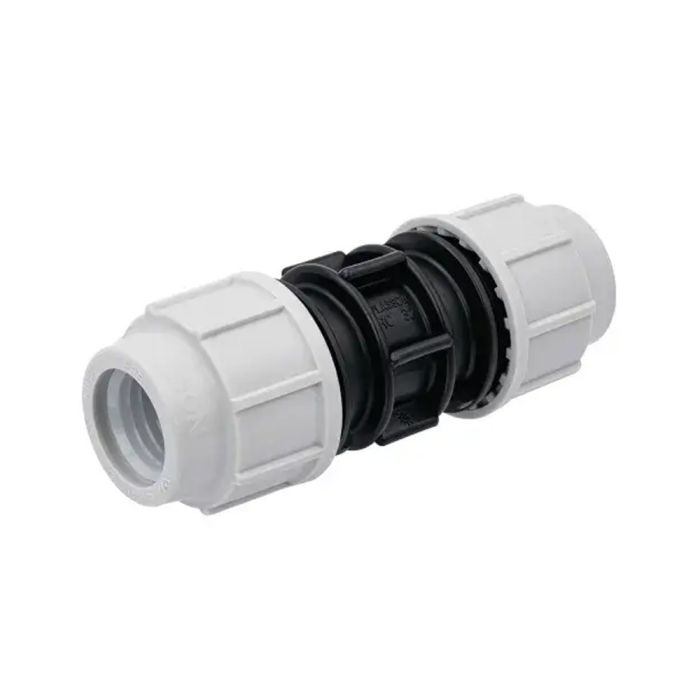

Manchon de réparation à compression Série 7 PE Ø40 - Plasson

Manchon de réparation à compression Série 7 PE Ø40 - Plasson

Raccord de réparation à compression pour systèmes de canalisations sous pression.
Permet la réparation d'un tube en PEHD endommagé à hauteur de la longueur utile ou l'assemblage de 2 tubes en PEHD de diamètres égaux.
Sa particularité repose sur l'absence de butée centrale interne, ce qui permet de le faire glisser entièrement le long du tube afin de couvrir une fissure ou une rupture avant de le repositionner correctement.
Le verrouillage de l'assemblage et la compression des joints étanches s'effectuent par simple serrage des écrous à chaque extrémité, assurant la continuité de l'étanchéité et la résistance à la pression du réseau sans nécessiter de soudure.

Avantages

• Étanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
• Insertion du tube sans démontage du raccord, chanfreinage conseillé.
• Manchon long et sans butée centrale.

Caractéristiques techniques

Matière du corps : Polypropylène, copolymère haute qualité
Matière écrous : Polypropylène, copolymère haute qualité
Matière bagues de crampage : Polyacétal
Normes : ISO 17885: 2021
Certification : ACS
PN à 20°C : 16 bar
Température de fluide max : 40°C, détimbrage à partir de 20°C

Dimensions (Voir schéma)

d : 40 mm
H : 215 mm
E : 82 mm
I : 148 mm
