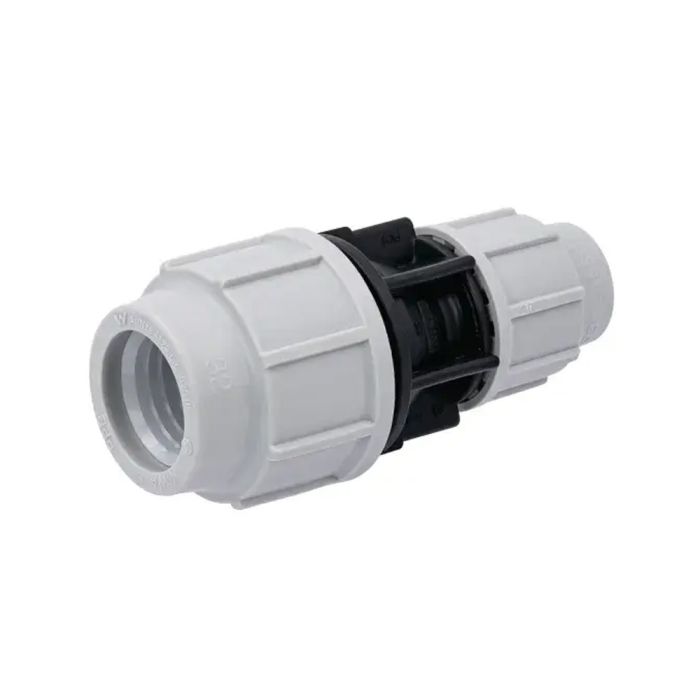

Manchon réduit à compression Série 7 PE Ø40-Ø32 - Plasson

Manchon réduit à compression Série 7 PE Ø40-Ø32 - Plasson

Raccord à compression réduit pour systèmes de canalisations sous pression.
Permet l'assemblage de 2 tubes en PEHD de diamètres différents.
Fonctionne par un principe de compression : lors du vissage manuel ou à l'aide d'une clé adaptée des écrous situés aux extrémités, une bague de crampage interne vient mordre la surface extérieure du tube pour empêcher tout déboîtement sous l'effet de la pression.
En parallèle, un joint torique en élastomère se retrouve comprimé contre le tuyau, garantissant ainsi une étanchéité totale du réseau sans nécessiter de soudure ni d'outillage lourd.
Ce composant est couramment employé dans les réseaux d'adduction d'eau potable, l'irrigation agricole et les branchements extérieurs en raison de sa simplicité de pose et de sa résistance mécanique aux contraintes mécaniques du sol.

Avantages

• Étanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
• Insertion du tube sans démontage du raccord.
• Joint torique : pas besoin de chanfreiner

Caractéristiques techniques

Matière du corps : Polypropylène, copolymère haute qualité
Matière écrous : Polypropylène, copolymère haute qualité
Matière bagues de crampage : Polyacétal
Normes : ISO 17885: 2021
Certification : ACS
PN à 20°C : 16 bar
Température de fluide max : 40°C, détimbrage à partir de 20°C

Dimensions (Voir schéma)

d x d1 : 40 x 32 mm
H : 156 mm
E : 82 mm
E1 : 64 mm
I : 84 mm
I1 : 67 mm
