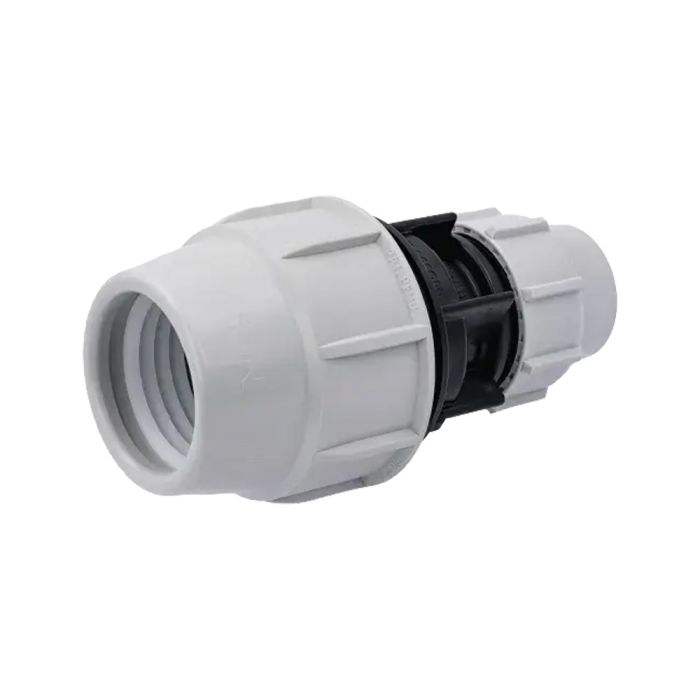

Manchon réduit Millenium à compression Série 7 PE Ø75-Ø50 - Plasson

Manchon réduit Millenium à compression Série 7 PE Ø75-Ø50 - Plasson

Raccord à compression réduit millenium pour systèmes de canalisations sous pression.
Permet l'assemblage de 2 tubes en PEHD de diamètres différents.
Fonctionne par un principe de compression : lors du vissage manuel ou à l'aide d'une clé adaptée des écrous situés aux extrémités, une bague de crampage interne vient mordre la surface extérieure du tube pour empêcher tout déboîtement sous l'effet de la pression.
Ce composant est couramment employé dans les réseaux d'adduction d'eau potable, l'irrigation agricole et les branchements extérieurs en raison de sa simplicité de pose et de sa résistance mécanique aux contraintes mécaniques du sol.

Avantages

• Étanchéité dépendante du serrage
• Insertion du tube sans démontage du raccord. Compression du joint puis de la bague sur le tube.
• Pas nécessaire de chanfreiner
• Joint spécifique. Le profil du joint reprend la forme d’un tore à la compression.

Caractéristiques techniques

Matière du corps : Polypropylène, copolymère haute qualité
Matière écrous : Polypropylène, copolymère haute qualité
Matière bagues de crampage : Polyacétal
Normes : ISO 17885: 2021
Certification : ACS
PN à 20°C : 16 bar
Température de fluide max : 40°C, détimbrage à partir de 20°C

Dimensions (Voir schéma)

d x d1 : 75 x 50 mm
H : 250 mm
E : 132 mm
E1 : 96 mm
I : 137 mm
I1 : 98 mm
