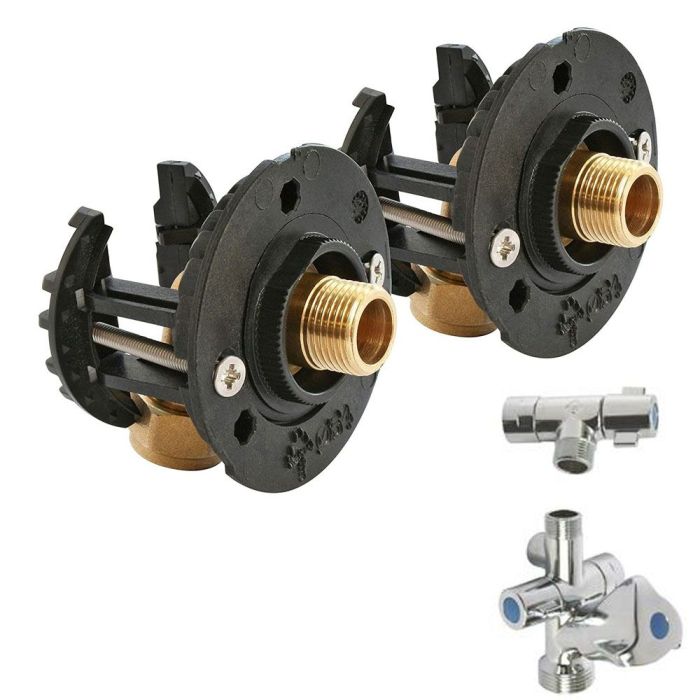

Pack sortie de cloison FIXOPLAC évier - raccord coudé PER à compression Ø12 - M 3/8" (12/17) + 2 robinets pour plaque alvéolaire - Somatherm

Idéal pour les installations neuves ou les rénovations dans les salles de bains, cuisines ou buanderies. Ce kit offre une solution moderne et performante pour garantir un approvisionnement en eau efficace et sécurisé. Grâce à son design préassemblé et à ses fixations pratiques, l’installation peut être réalisée rapidement, même par un amateur averti. Ses robinets d'arrêt permettent de couper l'eau individuellement sans affecter l’ensemble de l’installation.

Données techniques

• Raccord à compression pour évier
• Raccords coudés Ø12
• Type : Mâle 3/8" (12/17)
• Module double avec rosace de finition
• Mâchoires métalliques pour plus de rigidité
• Module monobloc avec vis pré-montées
• Pour plaque de plâtre standard BA10 à BA25 et plaque de plâtre alvéolaire
• Pas de risque de perforation du tube (pas de chevilles à poser, pas de foret)
• Diamètre de perçage : Ø 67 mm
• Raccords munis d'un système anti-rotation évitant le pincement du tube lors du serrage.
• Pose en moins de 5 min. Temps de pose constaté par Huissier de Justice suivant procès-verbal du 20.05.2016
• Visitables : modules qui rendent l’installation accessible pour la maintenance. La garantie décennale n’est donc pas engagée (garantie RC suffisante)
• Bouchon test inclus, permet de vérifier l'étanchéité du raccord lors de la mise en oeuvre du Fixoplac

Robinet d'arrêt de votre kit

Découvrez le Robinet arrêt DESIGN équerre Nickelé 3/8" (12/17) par Somatherm :

• Pression maxi : 6 bar
• Température maxi : 90°C
• Pour eau sanitaire
• De conception monobloc et compacte, ce robinet d'arrêt est parfaitement adapté à une installation dans un espace restreint, tel que sous-lavabo.
• Corps en laiton chromé pour une grande durabilité dans le temps.
• Raccordements : écrou tournant 3/8" (12/17) à étanchéité assurée par joint plat EPDM 12/17 fourni
• Sortie Mâle 3/8" (12/17) pour raccorder un flexible de robinetterie
• Finition chromée soignée pour un design valorisan
• Manœuvre ergonomique par croisillon 1/4 de tour
• Livré avec 2 pastilles d'identification (une bleue et une rouge)
• Normé ACS

Robinet d'arrêt trois en un de votre kit

Découvrez le Robinet d'arrêt sous évier multifonctions par Somatherm :

• Corps en laiton chromé pour une grande durabilité dans le temps
• Robinet d'arrêt monobloc
• Pression maxi : 6 bar
• Température maxi : 90°C
• Pour eau sanitaire
• Pour tube cuivre
• Raccordements : écrou tournant 3/8" (12/17) à étanchéité assurée par joint plat caoutchouc fourni
• Sortie verticale Mâle 3/8" (12/17) pour raccorder un flexible de robinetterie
• Sortie basse Mâle 3/4" (20/27) pour raccorder une machine à laver
• Sortie latérale Femelle 1/4" (8/13) pour raccorder un frigo américain ou un appareil de traitement d'eau
• Coupures d'isolement : croisillon et vanne d'arrêt latérale 1/4 de tour en ABS chromé à finition soignée et valorisante
• Normé ACS

Prescription de pose

1. Avant l'installation, il est impératif de nettoyer les tuyauteries de l'installation. Contrôler la pression de l'eau : maxi 4 bar, au-delà, prévoir la pose d'un réducteur de pression en tête de l'alimentation générale.
2. Ce raccord est prévu pour fonctionner avec de l'eau douce ; en cas d'eau calcaire, prévoir un traitement de l'eau.
3. L'installation de ce raccord doit être effectuée sans aucune traction mécanique (dilatation ou manque de supportage).
4. Le raccord ne doit pas subir de contraintes mécaniques; vérifier l'alignement des tuyauteries.
5. Adapter le couple de serrage pour ne pas détériorer les tarauds: 30 N.mètre max.
6. Pour réaliser l'étanchéité du raccord, privilégier le PTFE ou la pate anaérobie.
7. L'usage de la filasse avec de la pate à joint est proscrite.
8. Finaliser le serrage de l'écrou de maintien du raccord à l'aide d'une pince ou d'une clé (serrer modérément).
9. L'installation et l'utilisation de ce raccord doivent être conformes aux règles de l'art, DTU, et réglementations en vigueur.
10. Les bouchons tests servent, uniquement, à vérifier l'étanchéité du raccord, pendant la phase du montage du Fixoplac (ne pas excéder une durée de test de plus de 10 mn). En aucun cas, ces bouchons tests ne peuvent être utilisés pour la réalisation du test d'étanchéité de l'installation (DTU 60.1.).
