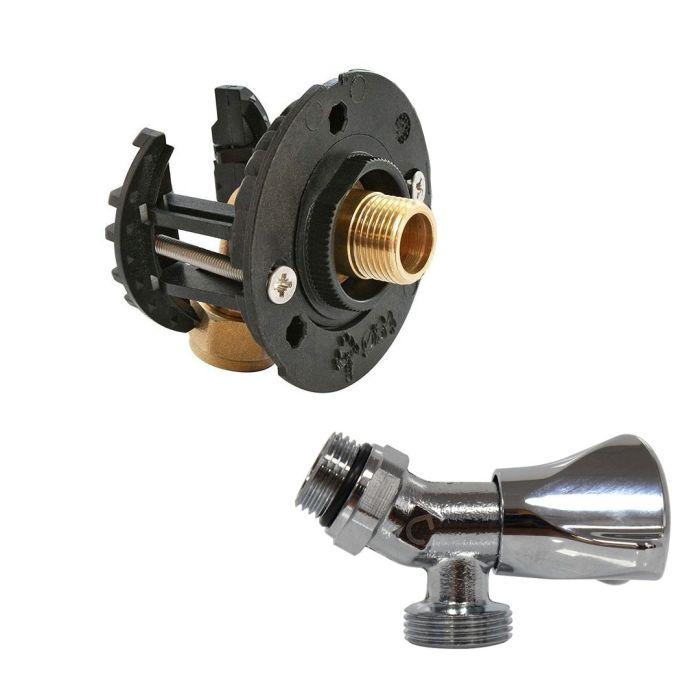

Pack sortie de cloison FIXOPLAC machine à laver - raccord coudé PER à compression Ø12 - F 1/2" (15/21) + robinet - Somatherm

Pack sortie de cloison FIXOPLAC machine à laver - raccord coudé PER à compression Ø12 - F 1/2" (15/21) + robinet - Somatherm

Le pack sortie de cloison FIXOPLAC pour machine à laver est une solution pratique et esthétique permettant de raccorder facilement l’alimentation en eau et l’évacuation des eaux usées d’une machine à laver. Conçu pour une installation encastrée, ce système assure une finition propre et discrète tout en optimisant l’espace derrière l’appareil. Facile à poser, il est idéal aussi bien pour les nouvelles constructions que pour les rénovations, offrant une solution fiable et durable pour l’aménagement des buanderies.

Données techniques

• Raccord à compression pour machine à laver
• Raccords coudés Ø12
• Type : Femelle 1/2" (15/21)
• Module simple
• Mâchoires métalliques pour plus de rigidité
• Pour plaque de plâtre standard BA10 à BA25 et plaque de plâtre alvéolaire
• Pas de risque de perforation du tube (pas de chevilles à poser, pas de foret)
• Diamètre de perçage : Ø 67 mm
• Raccords munis d'un système anti-rotation évitant le pincement du tube lors du serrage.
• Pose en moins de 5 min. Temps de pose constaté par Huissier de Justice suivant procès-verbal du 20.05.2016
• Visitables : modules qui rendent l’installation accessible pour la maintenance. La garantie décennale n’est donc pas engagée (garantie RC suffisante)
• Bouchon test inclus, permet de vérifier l'étanchéité du raccord lors de la mise en oeuvre du Fixoplac

Robinet machine à laver de votre kit

Découvrez le Robinet machine à laver orientable Mâle 1/2" (15/21) - Mâle 3/4" (20/27) par Somatherm :

• Orientation facile : Système breveté à contre-écrou de serrage permettant un positionnement optimal, quel que soit l'espace disponible
• Etanchéité intégrée : Joint torique intégré pour une étanchéité parfaite sans téflon ni filasse
• Robuste et durable : Corps en laiton chromé (CW617N) et croisillon en ABS chromé issu de la filière recyclage
• Montage simple et rapide : 2 méplats pour un serrage optimisé sans effort
• Conformité sanitaire assurée : Normé ACS
• Robinet orientable à sortie inclinée
• Entrée Mâle 1/2" (15/21) - Sortie Mâle 3/4" (20/27)
• Système breveté d'orientation toutes positions
• Corps en laiton chromé
• Croisillon en ABS chromé
• Etanchéité par contre-écrou et joint torique intégré
• Raccordement pour machine à laver et lave-vaisselle
• Pression maximale : 4 bars
• Température maximale : 90°C
• Température minimale : 5°C

Prescription de pose

1. Avant l'installation, il est impératif de nettoyer les tuyauteries de l'installation. Contrôler la pression de l'eau : maxi 4 bar, au-delà, prévoir la pose d'un réducteur de pression en tête de l'alimentation générale.
2. Ce raccord est prévu pour fonctionner avec de l'eau douce ; en cas d'eau calcaire, prévoir un traitement de l'eau.
3. L'installation de ce raccord doit être effectuée sans aucune traction mécanique (dilatation ou manque de supportage).
4. Le raccord ne doit pas subir de contraintes mécaniques; vérifier l'alignement des tuyauteries.
5. Adapter le couple de serrage pour ne pas détériorer les tarauds: 30 N.mètre max.
6. Pour réaliser l'étanchéité du raccord, privilégier le PTFE ou la pate anaérobie.
7. L'usage de la filasse avec de la pate à joint est proscrite.
8. Finaliser le serrage de l'écrou de maintien du raccord à l'aide d'une pince ou d'une clé (serrer modérément).
9. L'installation et l'utilisation de ce raccord doivent être conformes aux règles de l'art, DTU, et réglementations en vigueur.
10. Les bouchons tests servent, uniquement, à vérifier l'étanchéité du raccord, pendant la phase du montage du Fixoplac (ne pas excéder une durée de test de plus de 10 mn). En aucun cas, ces bouchons tests ne peuvent être utilisés pour la réalisation du test d'étanchéité de l'installation (DTU 60.1.)
