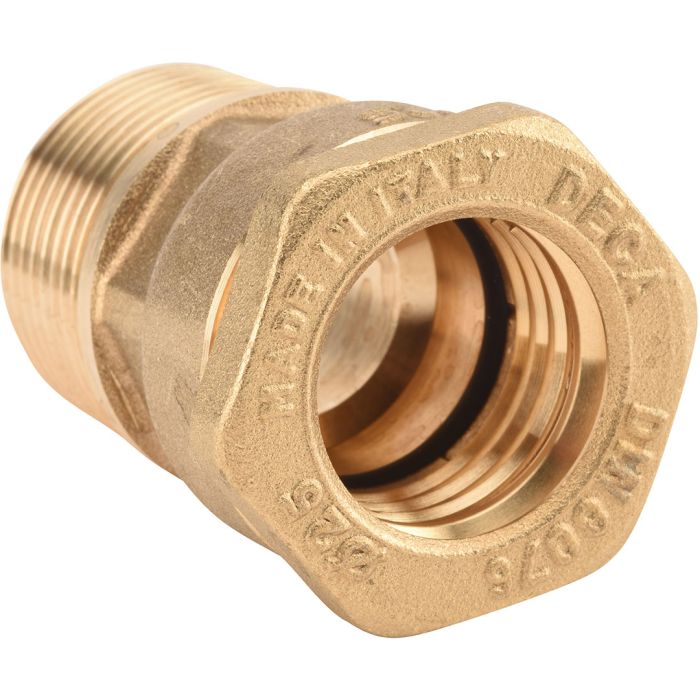

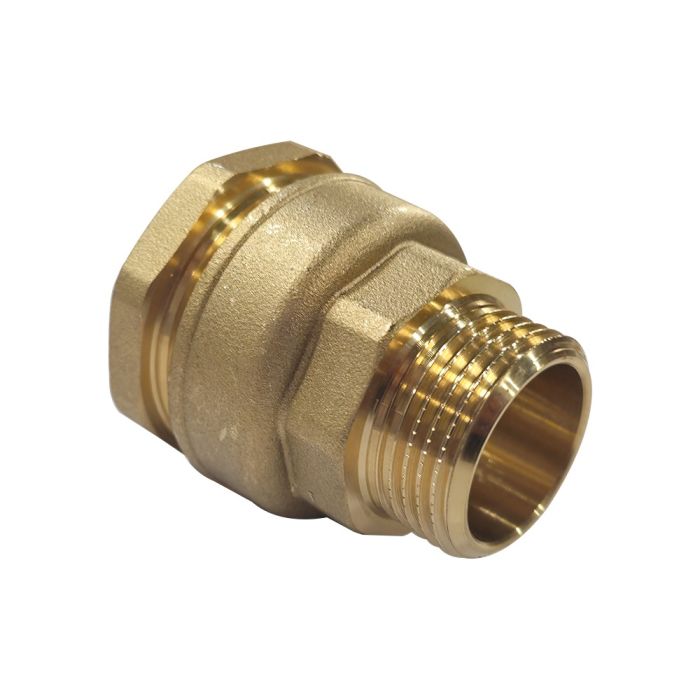

Raccord DECA droit mâle 1" (26/34) laiton tube PE ancienne génération Ø34 - Sferaco

Raccord DECA droit mâle 1" (26/34) laiton tube PE ancienne génération Ø34 - Sferaco

La fonction première du raccord DECA est d'assurer une liaison fiable et durable entre un tube et son équipement ou raccord. Fabriqué en laiton, un alliage reconnu pour sa résistance à la corrosion, à la pression ainsi qu’aux variations de température, il représente un choix idéal pour les installations d’eau potable, de chauffage central ou encore les réseaux d’air comprimé. Le montage d’un raccord DECA ne nécessite pas d’outillage complexe. Après avoir correctement préparé le tube, en le coupant à la bonne longueur et en le chanfreinant si nécessaire, il suffit d'insérer le tube dans le corps du raccord et de serrer l’écrou à la main puis à l’aide d’une clé appropriée. Il est essentiel de veiller à ne pas trop serrer, afin d’éviter toute déformation ou usure prématurée. Enfin, au-delà de l’aspect purement fonctionnel, le raccord droit mâle DECA est aussi un gage de durabilité. Il supporte de nombreux cycles de montage/démontage, ce qui le rend réutilisable en cas de modification ou de réparation du réseau.

Données techniques

• Tube ancienne génération : Ø34 - pour tube Polyéthylène aux dimensions du tube Fer
• DN : 1" (26/34)
• Joint torique NBR assurant une parfaite étanchéité
• Facilité d’installation sur tube sans démontage du raccord
• Raccord laiton à serrage extérieur pour tubes polyéthylène
• Pour Rréseaux de distribution et d’adduction d’eau
• Eau glycolée jusqu’à 30%
• Température mini et maxi admissible : + 4°C à + 40°C
• Pression maxi admissible : 16 bar
• Garantie fabrication 10 ans (la garantie fabrication ne couvre pas les défauts d’installation ni les défauts d’usure)

Installer votre raccord

Avant tout montage, il est de votre devoir de vous assurer de la bonne adéquation entre vos raccords et les conditions de service réelles (nature du fluide, pression, température).

1. Avant l'assemblage, bien vérifier la propreté des filetages et taraudages.
2. Les longueurs de taraudage étant le plus souvent plus petites que les longueurs théoriques ISO/R7, il est indispensable de limiter la longueur filetée du tube,et de bien vérifier que l'extrémité du tube ne vient pas buter en fond de filet.
3. Pour l’étanchéité de l’assemblage raccord tuyauterie, il est indispensable d’utiliser des produits compatibles avec les exigences de l’ACS (attestation de conformité sanitaire).
4. Pour le vissage du raccord, entrainer celui-ci en rotation du côté du vissage exclusivement et seulement sur le 6 pans. Utiliser une clé plate ou une clé à molette et pas de clé à griffes.
5. Ne jamais serrer les corps des raccords dans un étau.
6. Au vissage du raccord, serrer modérément. Ne pas bloquer avec des rallonges de clé qui pourraient provoquer des ruptures ou des déformations du corps.
7. D'une manière générale, pour tout raccord DECA, ne pas dépasser le couple de 30Nm au serrage.

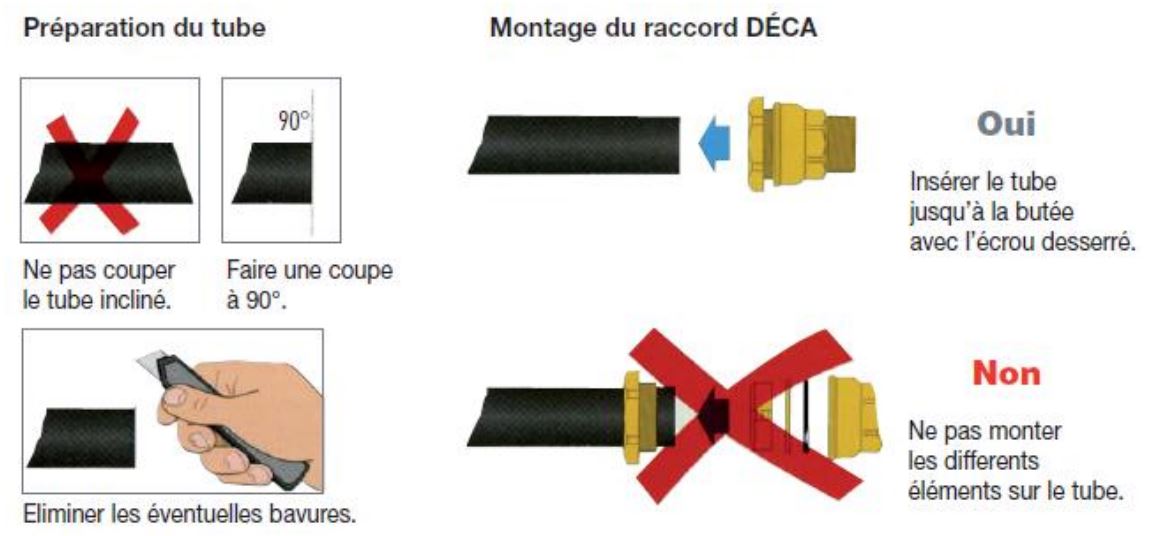

8. Couper le tube perpendiculairement à l’axe de la tuyauterie avec un outil approprié (ne pas couper le tube en biseau).
9. Éliminer les éventuelles bavures.
10. Insérer le tube dans le raccord DECA ( sans démonter ce dernier ) jusqu’à la butée de la chambre de pénétration afin de s’assurer que toute la périphérie du tube soit en contact avec le joint d’étanchéité.
