Raccord coudé mâle 2" (50/60) DECA laiton tube PE Ø63 - Sferaco

Raccord coudé mâle 2" (50/60) DECA laiton tube PE Ø63 - Sferaco

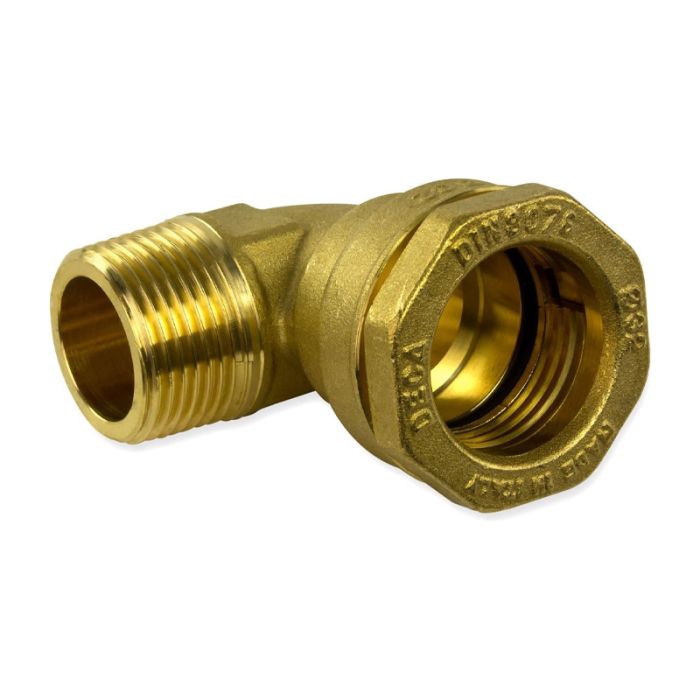

Le raccord coudé 90° DECA en laiton permet d'effectuer des changements de direction à angle droit tout en garantissant une connexion étanche et sécurisée. Fabriqué en laiton de haute qualité, il offre une excellente résistance à la corrosion et aux variations de température, assurant ainsi une durabilité accrue même dans des conditions d'utilisation exigeantes. Son design précis permet une installation facile et rapide, réduisant le temps de travail sur les chantiers. Ce type de raccord est particulièrement adapté aux réseaux d'eau potable, aux circuits de chauffage et aux installations sanitaires.

Données techniques

• Dimensions : DN63
• Longueur : 69.5 mm
• Filetage : 2" (50/60)
• Température Mini : +4°C
• Température Maxi : + 40°C
• Pression Maxi : 16 bar
• Joint NBR
• Montage sur tube sans démontage du raccord
• Matière : Laiton CW617N
• Pour réseaux de distribution et d’adduction d’eau
• Eau glycolée jusqu’à 30%
• Garantie fabrication 10 ans

Attention : Bien vérifier l'adéquation entre les raccords et les conditions de service réelles (nature du fluide, pression, température)

Intsructions de montage

1. Avant l'assemblage, bien vérifier la propreté des filetages et taraudages.
2. Les longueurs de taraudage étant le plus souvent plus petites que les longueurs théoriques ISO/R7, il est indispensable de limiter la longueur filetée du tube,et de bien vérifier que l'extrémité du tube ne vient pas buter en fond de filet.
3. Pour l’étanchéité de l’assemblage raccord tuyauterie, il est indispensable d’utiliser des produits compatibles avec les exigences de l’ A.C.S. ( attestation de conformité sanitaire ) : filasse proscrite.
4. Pour le vissage du raccord, entrainer celui-ci en rotation du côté du vissage exclusivement et seulement sur le 6 pans. Utiliser une clé plate ou une clé à molette et pas de clé à griffes.
5. Ne jamais serrer les corps des raccords dans un étau.
6. Au vissage du raccord, serrer modérément. Ne pas bloquer avec des rallonges de clé qui pourraient provoquer des ruptures ou des déformations du corps.
7. D'une manière générale, pour tout raccord DECA, ne pas dépasser le couple de 30Nm au serrage.

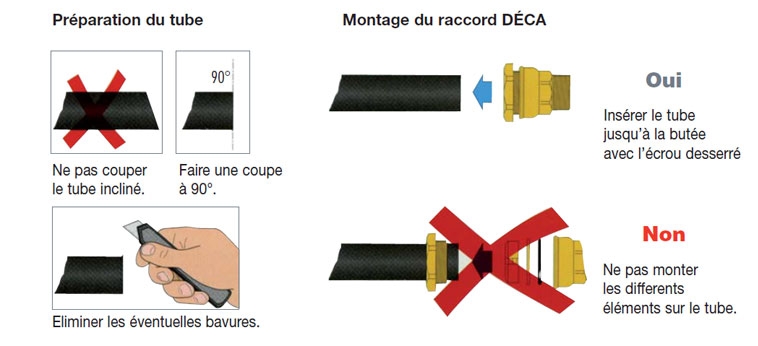

8. Couper le tube perpendiculairement à l’axe de la tuyauterie avec un outil approprié (ne pas couper le tube en biseau)
9. Éliminer les éventuelles bavures
10. Insérer le tube dans le raccord DECA ( sans démonter ce dernier ) jusqu’à la butée de la chambre de pénétration afin de s’assurer que toute la périphérie du tube soit en contact avec le joint d’étanchéité

Normalisations

1. Fabrication suivant la norme ISO 9001 : 2015 et ISO 14001 : 2004
2. Construction suivant la norme DIN 8076-1
3. Essai d’étanchéité à la pression intérieure suivant la norme ISO 3458
4. Essai d’étanchéité à la dépression intérieure et caractéristiques requises suivant la norme ISO 3459
5. Essai d’étanchéité à la pression intérieure lorsque les raccords sont soumis à une courbure suivant la norme ISO 3503
6. Essai de résistance à l’arrachement suivant la norme ISO 3501
7. Directive 2014/68/UE : Produits exclus de la directive ( Article 1, § 2b )
8. Attestation de conformité sanitaire A.C.S. N° 16 ACC LY 430 pour DN 20 à 63
9. Attestation de conformité sanitaire A.C.S. N° 13 ACC LY 732 pour DN 75 à 90
