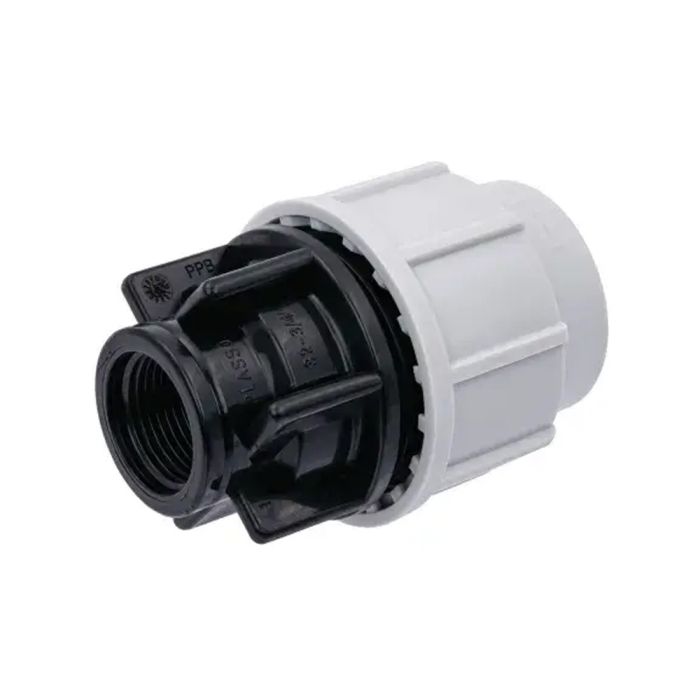

Le raccord droit femelle Série 7 de Plasson permet d'assembler en ligne droite un tube en polyéthylène avec un composant taraudé, comme une vanne ou un collecteur.

D'un côté, la jonction à compression reçoit le tuyau en PE.
La bague de crampage vient bloquer le tube pour résister aux forces d'arrachement, tandis que le joint torique assure l'étanchéité hydraulique sur la paroi extérieure.
De l'autre côté, le filetage femelle permet de visser directement le raccord sur un taraudage mâle correspondant du réseau.

Son rôle consiste ainsi à créer une transition mécanique et étanche entre le tuyau souple en polyéthylène et un élément d'une installation d'eau, le tout démontable en cas de besoin.

Avantages

Étanchéité indépendante du serrage - Usinage de la gorge du joint dans la masse du corps. Cette gorge n’est pas rapportée en utilisant un insert. Elle est fixe et adaptée au joint. C’est la meilleure garantie pour l’étanchéité de l’assemblage.
Insertion du tube sans démontage du raccord.
Filetage conique selon ISO 7-1.
Joint torique : pas besoin de chanfreiner
Étanchéité dans le filet à l'aide de ruban PTFE ou pâte à joint à base de PTFE.

Caractéristiques techniques

Température du fluide max : 40°C, détimbrage à partir de 20°C
Matière du corps : Polypropylène, copolymère haute qualité
Matière des écrous : Polypropylène, copolymère haute qualité
Matière du filetage : Polypropylène, copolymère haute qualité
Matière des joints : NBR
PN à 20°C : 16 bar
Normes : ISO 17885: 2021, ISO 7-1:1994
Certification : ACS

Dimensions (Voir schéma)

d x R : 32 x 1"
H : 94 mm
E : 64 mm
I : 69 mm
I2 : 21 mm
