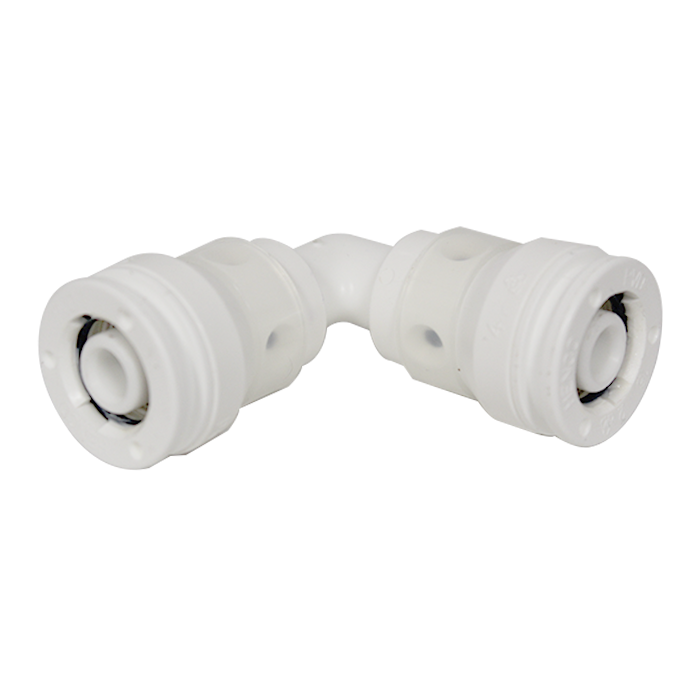

Raccord multicouche push-fit Vision coude 90° égal 16x2,0 - Henco

Raccord multicouche push-fit Vision coude 90° égal 16x2,0 - Henco

Facilité d'utilisation et montage rapide : Le raccord push fit Henco garantit un assemblage extrêmement rapide et fiable. Seuls de petits ciseaux et un outil de calibrage sont nécessaires pour réaliser un assemblage parfait. Les outils de sertissage sont superflus. Seules trois étapes maximum sont nécessaires pour réaliser un assemblage rapide et fiable, combiné au tube multicouche Henco PE-Xc/AL/PE-Xc.

Données techniques du coude

• Hauteur : 28 mm
• Longueur : 65 mm
• Largeur : 65 mm
• Poids net : 0,048 kg
• Certificats : QB (CSTBat), ETA, KIWA, ÖVGW Wasser, SINTEF, KOMO, STF, GOST-R, TSU, ATG, AFNOR, RISE, ACS, PZH, EMI
• Matériau : PVDF
• Forme : Coude
• Pression nominale de bride : PN 10
• Matériau d’étanchéité : EPDM
• Avec butée
• Angle du coude : 90 degré
• Rayon du coude : 16 millimètre
• Diamètre extérieur du tube : 16 mm
• Épaisseur de paroi : 2,25 millimètre
• Température moyenne (fonctionnement continu) : -10|70 degrés Celsius
• Pression de service maximale à 20 °C : 10 bar
• Pression max. de service à température moyenne max. : 10 bar
• Applications : Eau potable ; Chauffage ; Sanitaire ; Refroidissement
• Solutions : Installations de bâtiments ; Industrie ; Infra

Les raccords push-fit Vision d’Henco sont en PVDF et présentent les avantages suivants :

1. Coûts d’outillage minimaux, les machines à sertir ou les clés ne sont pas nécessaires
2. Assemblage facile : inspection visuelle en un coup d’œil
3. Gains de temps substantiels : temps d’assemblage court, risques de défaillance minimes, convient à une large gamme d’applications

Avantages du PVDF :

1. Extrêmement résistant à la pression et à la température
2. Résistance mécanique exceptionnelle
3. Grande flexibilité : possibilité de flexion jusqu’à 10°.
4. Convient parfaitement pour l’eau potable et les denrées alimentaires
5. Il est possible de le couler sans protection supplémentaire
6. Très résistant aux produits chimiques et à la corrosion
7. Les raccords Vision avec inserts en laiton ont des filetages normalisés ISO228 ou ISO07. Ils sont en laiton CW602.

Pour vos tubes en multicouche Ø16, découvrez également le redresseur de tube !

Les collecteurs en plastique Full Flow Manifold ont les mêmes propriétés et possibilités d’application que les raccords push-fit Vision d’Henco en plastique. Sa taille compacte (raccords à entraxe de 50 mm) en permet l’intégration dans des espaces restreints. Les collecteurs Vision d’Henco offrent une alternative peu onéreuse si plusieurs pièces en T doivent être utilisées dans un espace restreint. Les collecteurs Full Flow Manifold sont de conception modulaire et confèrent une solution adaptée à bon nombre de situations. Plusieurs groupes sont à assembler soi-même. Le raccord fileté spécial d’Henco permet d’assembler les boîtiers de collecteur dans n’importe quelle composition de groupe.

Le PVDF est un plastique utilisé par Henco ayant prouvé ses qualités depuis plus de 30 ans dans divers domaines d’application.

Le PVDF possède des propriétés extrêmement favorables, notamment par rapport aux systèmes métalliques. Par exemple, le PVDF est résistant à la corrosion. La paroi extrêmement lisse rend le raccord extrêmement résistant à la formation de dépôts. En outre, le PVDF est également plus silencieux et ne permet pas une éventuelle contamination par l’eau. Enfin, le PVDF est non seulement plus léger, mais aussi nettement moins cher que les raccords métalliques.
