Réducteur Pression DESBORDES ACS - Type 11 BIS RCBP (très basse pression) - Femelle Femelle 3/4" (20/27) - DN20 - Socla

Réducteur Pression DESBORDES ACS - Type 11 BIS RCBP (très basse pression) - Femelle Femelle 3/4" (20/27) - DN20 - Socla

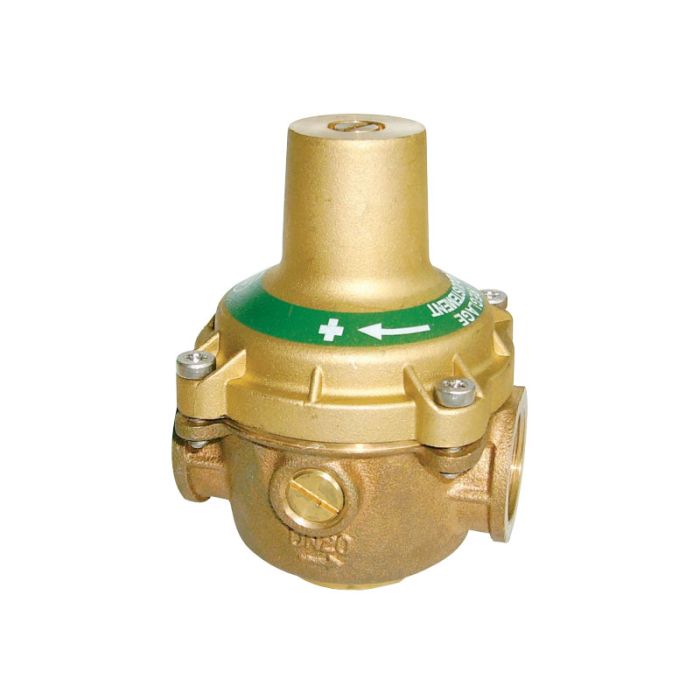

Le réducteur de pression Desbordes 11BIS RCBP (Ressort Compensateur Basse Pression) est équipé d’une cuve en bronze. Insensible au tartre et aux impuretés, il ne nécessite aucun entretien. Il contrôle et maintient la pression aval à une valeur réduite réglable, en écoulement comme à débit nul. Ce produit possède une purge et prise pour manomètre aval de chaque côté de la cuve. Il est également réglé en aval de : 0,1 bar à 0,6 bar. Le réducteur de pression Desbordes 11 BIS RCBP est spécialement adapté aux très basses pressions : élevages, laboratoire, irrigation.

Le réglage doit s’effectuer SANS DÉBIT c’est-à-dire tout écoulement en aval stoppé. Il reste réglable dans une plage comprise entre 0,1 et 0,6 bar. Pour augmenter la pression, serrer la vis de réglage (sens des aiguilles d’une montre en regardant la vis par-dessus). Pour diminuer la pression, desserrer la vis de réglage (sens inverse des aiguilles d’une montre en regardant la vis par-dessus),ouvrir légèrement un robinet pendant un instant, refermer, puis serrer de nouveau la vis de réglage jusqu’à obtention de la pression désirée.

Pression Amont maxi. admissible : 10 bar.

Normes

Raccordement filetages NF EN ISO 228

Données techniques

• DN20
• Filetage : Femelle Femelle 3/4" (20/27)
• Température d’utilisation Mini. : -10 °C
• Maxi en service continu : 80 °C
• Plage de réglage aval : 0,1 bar à 0,6 bar

Installation

En adduction d’eau domestique, le réducteur de pression d’eau DESBORDES 11BIS RCBP s’installe généralement après le compteur et protège ainsi toute l’installation. S’il y a risque de gel, il doit être vidangé.

Il s’installe dans TOUTES LES POSITIONS (horizontale, verticale, tête en haut, tête en bas, tête inclinée, etc...). Le seul impératif est de respecter le sens de l’écoulement indiqué par la flèche sur le corps. Toutefois, si un risque de contre-pression ou coup de bélier existe dans le circuit aval, il est conseillé de protéger le réducteur de pression par un clapet de non-retour placé immédiatement à sa sortie.

Fonctionnement

En débit : Lorsqu’il y a puisage, la pression de l’eau qui s’exerce sur la membrane diminue, ce qui permet au ressort de se détendre. L’ensemble étrier/clapet se déplace vers le bas pour permettre le passage de l’eau.

Arrêt du débit : Lors de l’arrêt du puisage, la pression aval s’exerce de nouveau sur la membrane, et comprime le ressort. L’ensemble étrier/clapet se déplace alors vers le haut empêchant l’eau de s’écouler librement.

Entretien

La conception unique du réducteur de pression Desbordes 11 BIS RCBP le rend insensible au tartre ou aux impuretés et ne nécessite ni entretien ni précaution particulière pourvu qu’il soit installé par un professionnel. Membrane, ressort, siège et clapet sont largement dimensionnés pour assurer un réglage précis et constant tout en autorisant de très bas débits.
