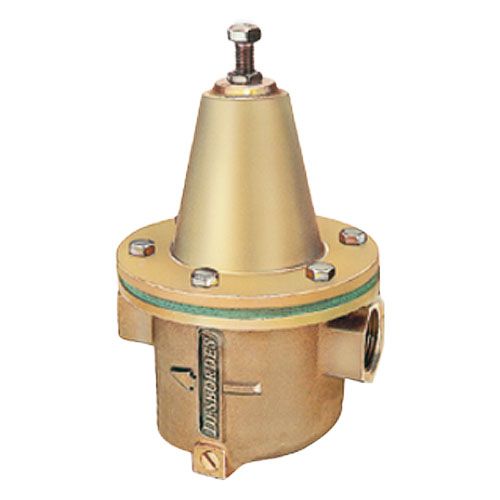

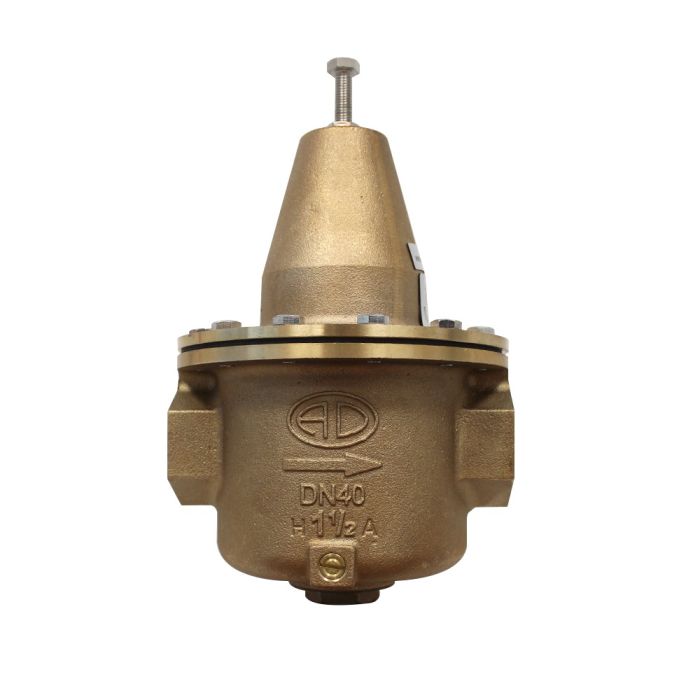

Réducteur Pression DESBORDES NF ACS Type 10BIS BZ - FF 1"1/2 (40/49) - DN40 - Spécial eau de mer, eaux très agressives - Socla

Réducteur Pression DESBORDES NF ACS Type 10BIS BZ - FF 1"1/2 (40/49) - DN40 - Spécial eau de mer, eaux très agressives - Socla

Les réducteurs de pression Desbordes 10 BIS BZ sont équipés d’un mécanisme intérieur tout en bronze, plus spécialement adapté à l’eau de mer et aux eaux agressives. Ils sont insensibles au tartre et aux impuretés et ne nécessitent aucun entretien. Ce réducteur contrôle et maintient la pression aval à une valeur réduite réglable, en écoulement comme à débit nul. Il permet de conserver une pression aval stable, même lors de variation de pression amont (la P. aval varie de moins de 10 % de la variation de P. amont conformément à la norme). Il garantit également un débit élevé avec une pression de sortie stable car affectée d’une faible perte de charge.

Normes

Réducteurs de pression EN 1567

Raccordement filetages EN ISO 228

Données techniques

• Filetage : Femelle/Femelle 1"1/2 (40/49)
• Spécial eau de mer, eaux très agressives
• DN40
• Plage de réglage aval : 1 bar à 6 bar (valeur indicative conforme à la Norme EN1567)
• Livré non réglé
• 2 prises latérales pour manomètre et purge
• Température d’utilisation Mini. : -10 °C / Maxi en service continu : 80 °C

Application

Le réducteur de pression 10BIS BZ est spécialement adapté aux applications marines et industrielles. Il convient à l’eau de mer et aux eaux agressives.

Installation

En adduction d’eau domestique, le réducteur de pression d’eau DESBORDES 10BIS BZ s’installe généralement après le compteur et protège ainsi toute l’installation. Ils trouvent leur application partout où la pression de l’eau doit être réduite. S’il y a risque de gel, il doit être vidangé. Il s’installe dans TOUTES LES POSITIONS, (horizontale, verticale, tête en haut, tête en bas, tête inclinée, etc...). Le seul impératif est de respecter le sens de l’écoulement indiqué par la flèche sur le corps. Toutefois, si un risque de contre-pression ou coup de bélier existe dans le circuit aval, il est conseillé de protéger le réducteur de pression par un clapet de non-retour placé immédiatement à sa sortie.

Fonctionnement

En débit : Lorsqu’il y a puisage, la pression de l’eau qui s’exerce sur la membrane diminue, ce qui permet au ressort de se détendre. L’ensemble étrier/clapet se déplace vers le bas pour permettre le passage de l’eau.

Arrêt du débit : Lors de l’arrêt du puisage, la pression aval s’exerce de nouveau sur la membrane, et comprime le ressort. L’ensemble étrier/clapet se déplace alors vers le haut empêchant l’eau de s’écouler librement.

Réglage

Le réglage doit s’effectuer SANS DÉBIT c’est à dire tout écoulement en aval stoppé. Le réducteur de pression Desbordes 10BIS BZ est livré non réglé. Il reste réglable dans une plage comprise entre 1 et 6 bar. Pour augmenter la pression, serrer la vis de réglage (sens des aiguilles d’une montre en regardant la vis par-dessus). Pour diminuer la pression desserrer la vis de réglage (sens inverse des aiguilles d’une montre en regardant la vis par-dessus), ouvrir légèrement un robinet pendant un instant, refermer, puis serrer de nouveau la vis de réglage jusqu’à obtention de la pression désirée. Les coups de bélier peuvent endommager le réducteur. A la mise en service, ouvrir lentement et progressivement la vanne située en amont. De même à proximité immédiate d’un surpresseur à démarrage brutal, sans vitesse variable, prévoir un amortissement par vase d’expansion. Comme lors de toute intervention sur le réseau, veiller à rincer préalablement la conduite d’alimentation. Pression amont maxi. admissible : 25 bar

Entretien

La conception unique du réducteur de pression Desbordes 10BIS BZ le rend insensible au tartre ou aux impuretés et ne nécessite ni entretien ni précaution particulière pourvu qu’il soit installé par un professionnel. Membrane, ressort, siège et clapet sont largement dimensionnés pour assurer un réglage précis et constant tout en autorisant de forts débits.
