Réducteur Pression DESBORDES - NF et ACS - Type 11BIS - Femelle Femelle 1"1/4 (33/42) - DN32 - Socla

Réducteur Pression DESBORDES - NF et ACS - Type 11BIS - Femelle Femelle 1'' (26/34) - DN32 - Socla

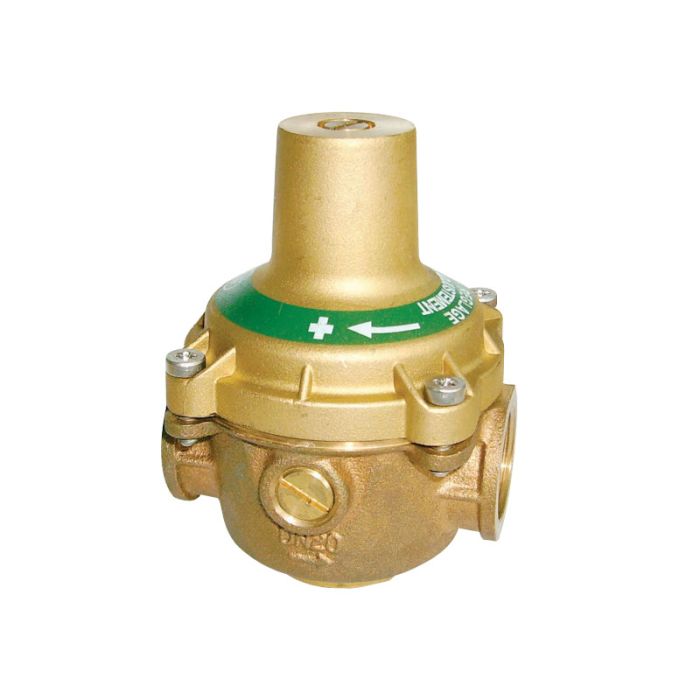

Le réducteur de pression Desbordes 11BIS est équipé d’une cuve en bronze. Il est insensible au tartre et aux impuretés et ne nécessite aucun entretien. Il est particulièrement adapté aux bâtiments industriels et installations domestiques, tels que les pavillons individuels, les appartements et immeubles collectifs, pour la protection de l’ensemble de l’installation sanitaire (eau froide et eau chaude). Pré-réglé en usine à 3 bar, il protège l’installation, facilite le réglage des mélangeurs et des mitigeurs, il diminue les coups de bélier et évite les claquements et vibrations dans les canalisations. Grâce à ses faibles pertes de charge, il permet d’obtenir un débit normal lors de puisages simultanés.

Normes

Réducteurs de pression EN 1567

Raccordement filetages NF EN ISO 228

Données techniques

• Normé ACS et NF
• DN 32
• Entrée/ Sortie : Femelle-Femelle 1" (26/34)
• Température d’utilisation Mini. : -10 °C / Maxi en service continu : 80 °C
• Membrane EPDM : Eau

Avantages

• Contrôle et maintiennent la pression aval à une valeur réduite réglable, en écoulement comme à débit nul.
• Conservent une pression aval stable, même lors de variation de pression amont (la P. aval varie de moins de 10 % de la variation de P. amont conformément à la norme).
• Garantit un débit élevé avec une pression de sortie stable car affectée d’une faible perte de charge.
• Plage de réglage aval : 1 bar à 5,5 bar (valeur indicative conforme à la Norme EN1567).
• Réglage en aval à partir de 0,5 bar avec
• Livré préréglé à 3 bar
• 2 prises latérales pour manomètre aval

Installation

En adduction d’eau domestique, le réducteur de pression d’eau DESBORDES 11BIS et 11BIS RC s’installe généralement après le compteur et protège ainsi toute l’installation. Ils trouvent leur application partout où la pression de l’eau doit être réduite. S’il y a risque de gel, il doit être vidangé. Il s’installe dans TOUTES LES POSITIONS (horizontale, verticale, tête en haut, tête en bas, tête inclinée, etc...). Le seul impératif est de respecter le sens de l’écoulement indiqué par la flèche sur le corps. Toutefois, si un risque de contre-pression ou coup de bélier existe dans le circuit aval, il est conseillé de protéger le réducteur de pression par un clapet de non-retour placé immédiatement à sa sortie.

Fonctionnement

En débit : Lorsqu’il y a puisage, la pression de l’eau qui s’exerce sur la membrane diminue, ce qui permet au ressort de se détendre. L’ensemble étrier/clapet se déplace vers le bas pour permettre le passage de l’eau.

Arrêt du débit : Lors de l’arrêt du puisage, la pression aval s’exerce de nouveau sur la membrane, et comprime le ressort. L’ensemble étrier/clapet se déplace alors vers le haut empêchant l’eau de s’écouler librement.
