Réglette pour connexions filaires des têtes électrothermiques et des thermostats - 8 zones - 230V - Froid-Chaud

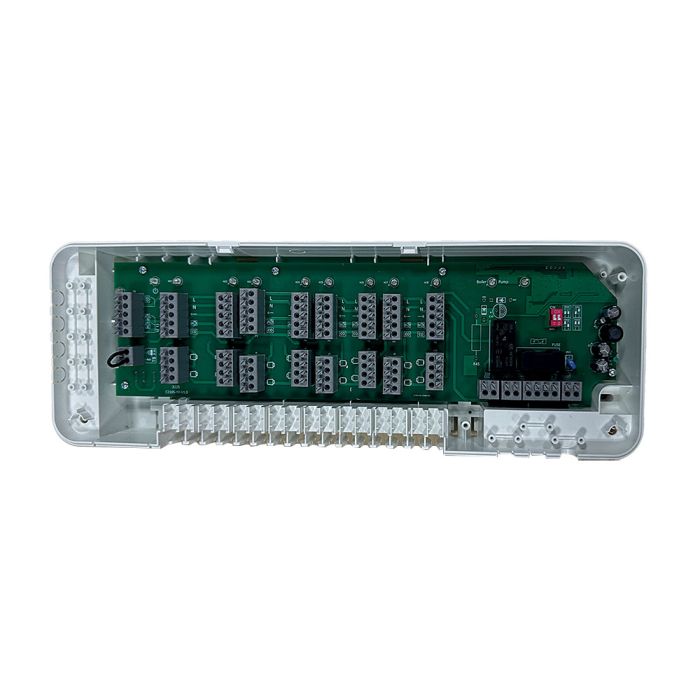

La barrette de connexion filaire permet le câblage des thermostats d'ambiance avec leurs actionneurs 230V AC. En même temps, il permet de contrôler la chaudière via une sortie sans potentiel.

• Connexion avec un maximum de 8 thermostats.
• Contrôle la chaudière et la pompe de circulation.
• Entrée pour changement Chaud/Froid.
• Entrée du capteur de point de rosée.
• Câblage et installation faciles
• Montage sur rail DIN

Caractéristiques techniques

Alimentation : AC 230V, 50/60Hz
Courant maximum : 3 A Total / chaque zone max. 2 A
Sortie Chaudière : Libre de potentiel
Sortie pompe : AC 230V
Entrée d'inversion F/C : 230V AC
Protection contre les surtensions : 2,5 KV
Classe de protection : Classe II + IP20
Matériel : ABS+PC Retardateur de feu
Certification : CE, ROHS
Température alimentation : 20ºC – 60ºC
Température de travail : 0ºC – 40ºC
Humidité de travail : 20% - 90%

Montage

• Desserrez les vis et retirez le panneau avant de la barrette de connexion
• La multiprise peut être fixée au mur à l'aide des trous de vis, ou elle peut être montée sur un rail DIN (non fourni)
• Utilisez un câble de 0,5 à 1,3 mm2. La longueur des câbles doit être adaptée au goujon de câble. Après avoir fixé les câbles à leurs bornes, les captifs doivent être serrés pour éviter de tirer sur les câbles qui les déconnectent des bornes.
• Remplacez le panneau avant.
