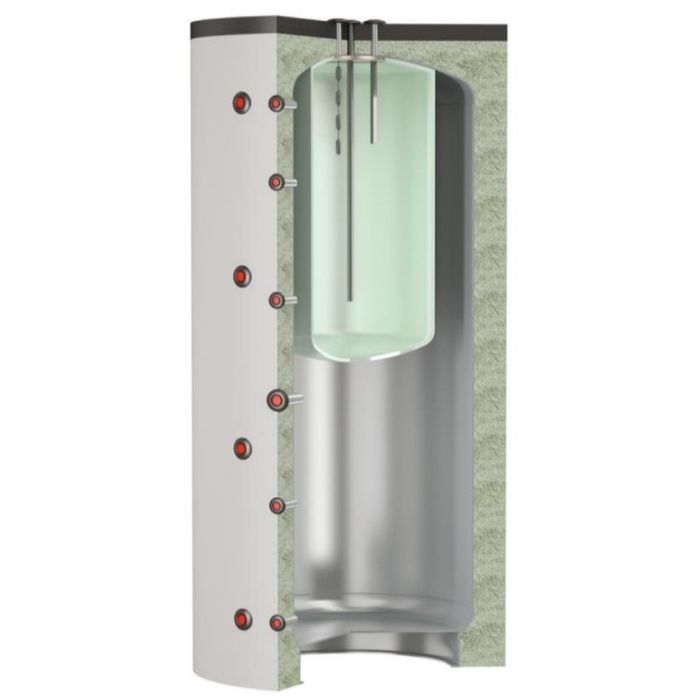

Ballon combiné avec stockage ECS - 600 L sans échangeur - Thermador

Ballon combiné avec stockage ECS - 600 L sans échangeur - Thermador

Le ballon stockeur-échangeur est un composant essentiel dans les installations où l'on souhaite stocker l'énergie produite par une source discontinue telle que l'énergie solaire ou une chaudière à bois, afin de l'utiliser ultérieurement pour le chauffage (radiateurs et/ou planchers chauffants) et la production d'eau chaude sanitaire. Le ballon stockeur-échangeur joue un rôle clé en permettant de récupérer et de stocker efficacement l'énergie excédentaire produite pendant les périodes de forte production, afin de l'utiliser lorsque la demande en chauffage et en eau chaude est plus élevée. Cette solution permet d'optimiser l'utilisation de l'énergie renouvelable, en assurant un approvisionnement constant et fiable. Grâce à sa capacité de stockage, le ballon stockeur-échangeur offre une solution pratique pour faire face aux variations de la production d'énergie, ce qui en fait un choix idéal pour les systèmes d'énergie renouvelable. Il permet d'éviter le gaspillage de l'énergie excédentaire et de garantir un confort thermique constant dans l'ensemble du système de chauffage et de production d'eau chaude.

Données techniques du ballon

• ACS : 15 MAT LY 142
• Matière corps : Acier
• Hauteur totale : 1920 mm
• Type de ballon : Chauffage + ECS
• Volume ballon : 600 L
• Volume utile ballon : 560 L
• Volume chauffage : 414 litres
• Volume ECS : 146 litres
• Classe ERP : C
• Piquage résistance : 1"1/2 pour résistance d'appoint
• 4x2 piquages principaux
• 5 piquages pour sondes
• Thermomètres 1 piquage pour appoint électrique
• Isolation : mousse polyuréthane injectée de 50 mm non amovible
• Isolation : Polyester 100% recyclable - 100mm d'épaisseur
• Revêtement extérieur : skaï blanc
• Crosses directionnelles et déflecteurs à labyrinthe pour une excellente stratification
• Protection cathodique : Anode de magnésium en chapelet, pour une manipulation facilitée quand le ballon est sous un plafond bas - À CONTRÔLER REGULIEREMENT : démontage et contrôle visuel.
• Jaquette fixe
• Constante de refroidissement Wh/24h/L/K : 0,1105
• Chaleur dissipée : 116 watts
• Sans serpentin

Protection de l'installation

1. Installer sur le circuit chauffage un vase d'expansion et une soupape dimensionnés.
2. Installer sur l'arrivée d'eau froide sanitaire un groupe de sécurité ou une soupape sanitaire +un clapet + une vanne.
3. Les ballons doivent impérativement être raccordés à la terre afin d'éviter les phénomènes de corrosions liés aux courants vagabonds.

L'entretien du ballon combiné

L'entretien régulier d'un ballon stockeur-échangeur est important pour assurer son bon fonctionnement et prolonger sa durée de vie. Il est recommandé de procéder périodiquement au nettoyage de l'intérieur du ballon stockeur-échangeur, afin d'éliminer les dépôts de calcaire, de corrosion ou d'autres contaminants. Assurez-vous que tous les raccordements du ballon stockeur-échangeur sont étanches et bien fixés ! Vérifiez régulièrement les joints et les tuyaux pour détecter d'éventuelles fuites et effectuez les réparations nécessaires si besoin. De plus, vous devez effectuer la surveillance régulière de la pression et la température dans le ballon stockeur-échangeur. Si vous remarquez des fluctuations ou des valeurs anormales, il peut être nécessaire de faire appel à un professionnel pour vérifier le système et effectuer les ajustements nécessaires. Enfin, prenez garde à l'accumulation d'air dans le ballon stockeur-échangeur, qui peut réduire son efficacité. Vérifiez régulièrement s'il y a de l'air emprisonné et purgez-le si nécessaire.
